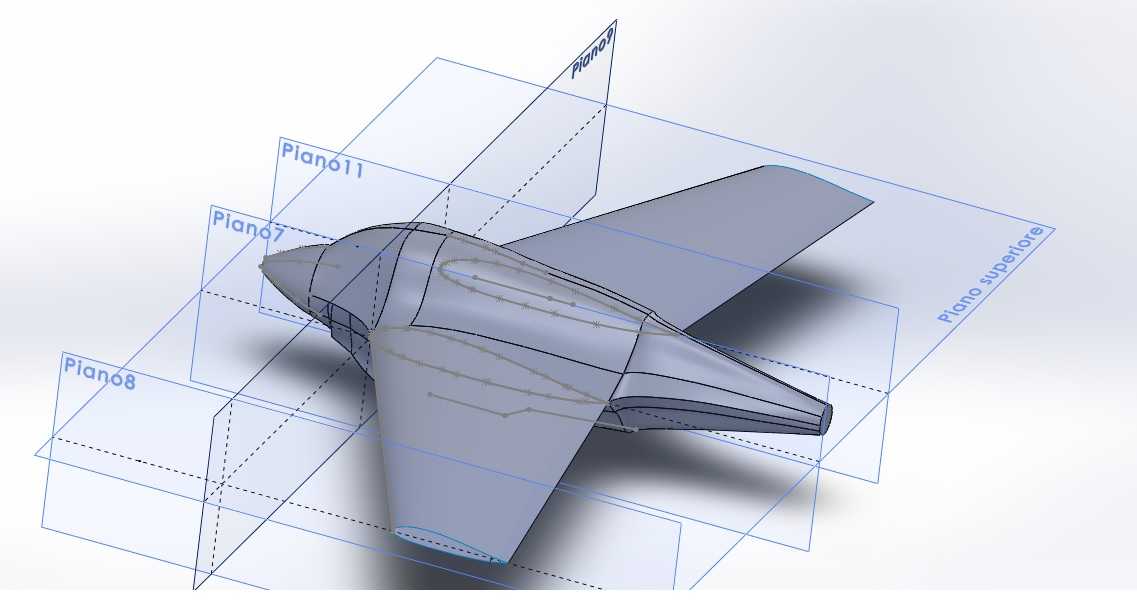

Me163火箭动力战斗机三维结构数模

　　本次呈现的Me163相关三维结构数模，还原了这款火箭动力截击机的整体气动布局与核心结构特征，建模过程中严格参照实机的气动设计逻辑，优先保证机身曲面连续性与翼身融合区域的过渡精度，避免曲面建模中常见的G0连续断点、曲率突变等问题，确保模型可直接用于气动仿真前处理、结构受力分析的基础几何导入。从实际应用场景来看，该数模可作为航空类教学演示的具象载体，帮助飞行器设计相关从业者理解无尾三角翼布局的升力特性，也可用于航空文创产品开发的基础母模，支撑等比例缩放模型的3D打印、模具开制工作，还能作为虚拟仿真场景中的航空装备素材，适配空战模拟、航空史展陈类的数字内容制作需求。从功能特性还原角度，建模时重点复现了Me163的机身截面变化规律：

　　机头段为适配高速飞行的钝圆进气过渡截面，中段为容纳燃料储箱与火箭发动机的等直段加局部修形，尾段为收敛的喷管安装段，整个机身的截面变化率沿航向连续过渡，符合高速飞行器的面积律设计逻辑，减少跨音速阶段的阻力增量。机翼部分采用了大后掠角无尾三角翼构型，建模时精准还原了翼型的相对厚度、前缘后掠角与翼尖切角特征，机翼与机身的连接区域做了平滑的整流过渡，避免出现应力集中的几何突变，同时预留了襟翼、副翼等操纵面的分割边界，可直接拆分用于后续的操纵机构运动仿真。垂尾部分的高度、后掠角度与机身尾段的连接位置均按照实机比例还原，垂尾与机身的融合区域做了曲率连续处理，保证航向稳定性相关的几何特征准确。设计思路上，整个模型采用自顶向下的建模逻辑，

　　先搭建整机的基准平面与骨架线，确定机身轴线、机翼安装角、垂尾位置等核心基准，再基于骨架线生成各部件的曲面特征，最后完成实体化与细节倒角处理，所有特征均保留完整的建模历史，方便后续根据不同需求调整参数，比如修改机翼后掠角、调整机身长细比来验证不同气动布局的性能差异。从外形尺寸与安装边界来看，模型严格按照实机的比例缩放构建，整机长度、翼展、机高的比例关系与实机完全一致，各部件之间的安装间隙均按照实际装配要求预留，比如机翼与机身的对接面、垂尾与机身的连接面均设置了合理的贴合公差，若用于等比例实物模型制作，可直接基于该数模拆分部件，生成各零件的加工图纸，不需要额外做几何干涉修正。机身表面的蒙皮分块线、检修口盖位置也做了初步的特征还原，

　　可根据后续的细节深化需求进一步添加管路、起落架、座舱等子部件，整个模型的几何拓扑结构规整，没有碎面、重叠面、非流形几何等问题，导入各类CAE、CAM软件时不会出现几何错误，可直接开展后续的网格划分、刀路生成等工作。针对航空类建模常见的曲面失真问题，建模过程中对机翼前缘、机头锥、尾喷口等曲率变化较大的区域做了曲面加密处理，保证这些区域的曲率偏差控制在合理范围内，不会出现气动仿真中因几何精度不足导致的计算结果偏差。同时，整个模型的坐标系设置符合航空建模通用规范，以机头顶点为坐标原点，航向为X轴正方向，展向为Y轴方向，垂向为Z轴方向，方便后续对接各类气动仿真、飞行模拟软件的坐标体系，不需要额外做坐标转换。
