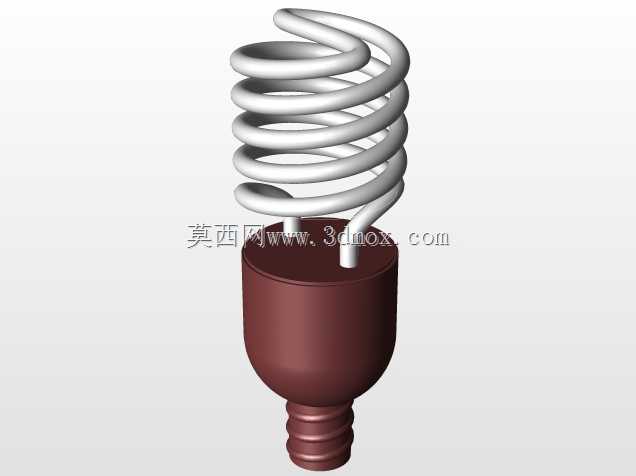

螺旋紧凑型节能荧光灯结构设计方案

　　日常民用与商用照明场景中，紧凑型荧光灯的螺旋结构设计，核心是在有限的灯体空间内最大化延展荧光灯管的有效放电长度，兼顾发光效率与安装适配性。这款螺旋CFL的灯管部分采用连续螺旋盘绕构型，相比传统U型管排布，在相同灯体高度下可提升约30%的灯管展开长度，无需额外增加灯具体积即可达到更高的光通量输出，适配常规E27/E26通用螺口灯座的安装边界，无需改造原有灯具接口即可直接替换传统白炽灯。

　　从结构设计逻辑来看，灯管螺旋的螺距、螺旋中径参数经过反复校核，既保证灯管弯折处的玻璃管壁应力处于安全阈值内，避免生产过程中弯管工序出现管壁开裂、荧光粉层脱落的问题，同时预留了足够的管间间隙，保障灯管工作过程中的散热效率，避免管间温度叠加导致的灯管寿命衰减。灯管下端与塑料灯座的衔接位置，设计了对应的引脚固定结构，将灯管的电极引出端精准定位在灯座内部的电子镇流器安装位上方，减少内部接线的走线长度，降低装配工序的复杂度，同时避免引线冗余带来的内部绝缘风险。

　　下部的灯头基座采用上宽下窄的过渡构型，上部的圆柱腔体用于容纳电子镇流器电路板，腔体壁厚根据阻燃塑料的成型特性设置均匀壁厚，避免注塑过程中出现缩痕、翘曲等成型缺陷，腔体内部设置了多道定位筋条，电路板装入后可直接卡接固定，无需额外打胶即可实现可靠定位，提升装配效率。下部的螺纹段严格遵循通用螺口灯头的尺寸规范，螺纹牙型、螺距、通止规参数完全匹配国标灯座的适配要求，保证安装时的旋入顺畅度与接触可靠性，螺纹末端的绝缘顶针位置做了沉台设计，避免安装过程中顶针偏移导致的接触不良问题。

　　在实际应用层面，这类螺旋CFL可广泛适配家庭室内顶灯、台灯、壁灯，以及商用场所的筒灯、走廊照明灯等多种安装场景，相比同功率白炽灯可实现70%以上的能耗降低，同时螺旋结构的发光面分布更均匀，相比直管型荧光灯的照明阴影更小，光线扩散角度更大，无需额外配置大尺寸柔光罩即可实现舒适的照明效果。设计过程中针对灯座与灯管的配合公差做了多轮迭代，将灯座上端的灯管插入孔位公差控制在±0.1mm范围内，既保证灯管安装后的同轴度，避免灯管出现歪斜影响外观与安装适配性，同时在孔位周边设计了密封挡边，防止装配过程中密封胶溢入灯座内部污染电子元件。

　　散热设计上，塑料灯座的外表面设置了多道细微的竖向散热筋，在不增加灯座整体外径的前提下，提升灯座的外表面积，帮助电子镇流器工作时产生的热量快速散出，避免内部电容、三极管等元件长期处于高温工况下加速老化。灯管的螺旋排布方向采用右旋螺旋构型，匹配常规自动化装配生产线的机械手抓取路径，可直接适配现有节能灯自动化产线的上料、弯管、装配工序，无需针对该结构额外改造产线工装，降低量产阶段的工艺改造成本。

　　从安装边界来看，整灯的最大外径控制在常规螺口灯具的灯罩允许尺寸范围内，总长度与同功率传统白炽灯保持一致，替换安装时不会出现灯罩无法容纳、灯体外露的问题，适配市面上绝大多数存量照明灯具的替换需求。灯管的玻璃管壁厚度经过校核，既保证足够的机械强度，满足运输、安装过程中的抗冲击要求，同时控制管壁厚度在合理范围，减少玻璃材料的用量，降低生产过程中的原料成本。电极引出端与灯座内部的接线采用插簧式连接结构，相比传统焊接工艺，装配效率更高，同时连接可靠性更稳定，避免虚焊导致的接触不良、灯体闪烁等质量问题。
