方管拼接多层置物支撑钢架结构设计

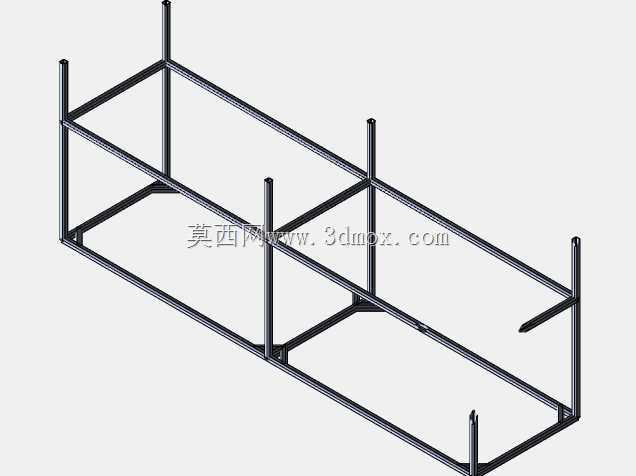

　　日常车间、仓储场景里，这类方管拼接的支撑钢架是出镜率极高的基础构件，不像重型承重钢结构需要做复杂的节点验算，它的定位就是轻中载荷场景下的置物、设备承托骨架，很多生产线旁的物料暂存架、车间工具摆放架、甚至小型设备的底部支撑台，都会用到同逻辑的框架结构。从结构本身来看，整个框架全部采用等规格矩形方管做主体构件，纵向设置六根垂直立柱作为主要的承重传力部件，上下两层水平框体通过焊接方式和立柱连接，中间额外增设的两根竖向方管，把长向的水平跨度拆分成了三个均等的分段，避免水平方管跨距过大出现受力下挠的问题，长向末端预留的短截方管出头，是特意留作侧边挡板安装或者扩展附件的连接位，不用后期再在主管上钻孔破坏结构强度。做这类结构设计的时候，

　　首先要卡的是安装边界尺寸，整个框架的宽度方向要匹配常用的物料箱、待加工工件的常规摆放宽度，长度方向要适配现场预留的摆放空间，立柱高度要结合操作人员的取放高度做设定，下层距离地面预留足够的扫地间隙，方便日常清洁或者地牛叉脚伸入移位，上层高度控制在成年人站立操作的舒适取件区间，避免过高导致取物重心不稳。节点处理上，所有方管的对接位置都采用满焊处理，焊后打磨焊渣做平整处理，避免应力集中在焊口位置，水平框体的四个角位额外加焊小三角加强片，抵消框架受侧向力时的角部变形，毕竟日常使用中难免会有侧向碰撞或者推拉移位的情况，角部加强能大幅提升框架整体的抗扭性能。实际应用中，这类框架不需要做额外的表面重载处理，根据使用场景做喷塑或者镀锌防锈即可，

　　如果是用于无尘车间，还可以在方管端面加装塑料封盖，避免管内积尘积灰难以清理；如果是用于仓储重物摆放，可以在上下两层的水平框上铺设钢板或者网格板，直接形成平整的置物台面，立柱底部可以选配可调脚杯或者万向脚轮，前者用于固定位置的水平调平，适配地面不平整的车间场景，后者用于需要频繁移位的工位旁，方便随生产线调整布局。设计这类结构的时候不需要做过度的冗余加强，毕竟它的载荷上限就是日常人工取放的工件、工具、物料箱重量，方管选型只要满足单根立柱在额定载荷下的压杆稳定，水平方管在满载下的挠度控制在跨度的千分之二以内就足够，过重的管壁选型反而会增加整体自重，提升材料成本和搬运安装的难度，框架的尺寸公差控制在毫米级即可，

　　不需要做精密机加工级的公差要求，只要焊接后整体框架的对角线误差控制在合理范围，摆放时不会出现晃动感就满足使用需求。很多刚入行的结构设计人员做这类框架的时候，容易犯的错误就是要么跨距设置过大导致水平管下弯，要么立柱排布过密造成材料浪费，这个结构里的立柱排布刚好平衡了承重需求和材料用量，长向分三段的设计既控制了单段水平管的跨度，又没有多余的立柱遮挡取放空间，末端预留的连接位也给后续功能扩展留足了余地，不管是加装侧边挂板挂放工具，还是对接相邻的框架组成更长的置物台，都不需要对主体结构做破坏性改动。
