M24规格杆上外螺纹加工板牙结构

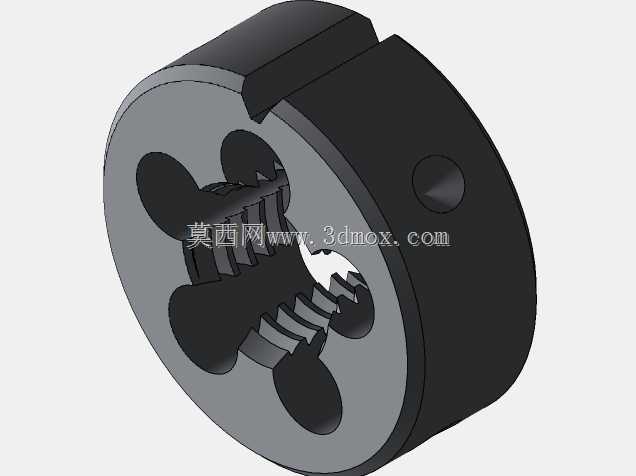

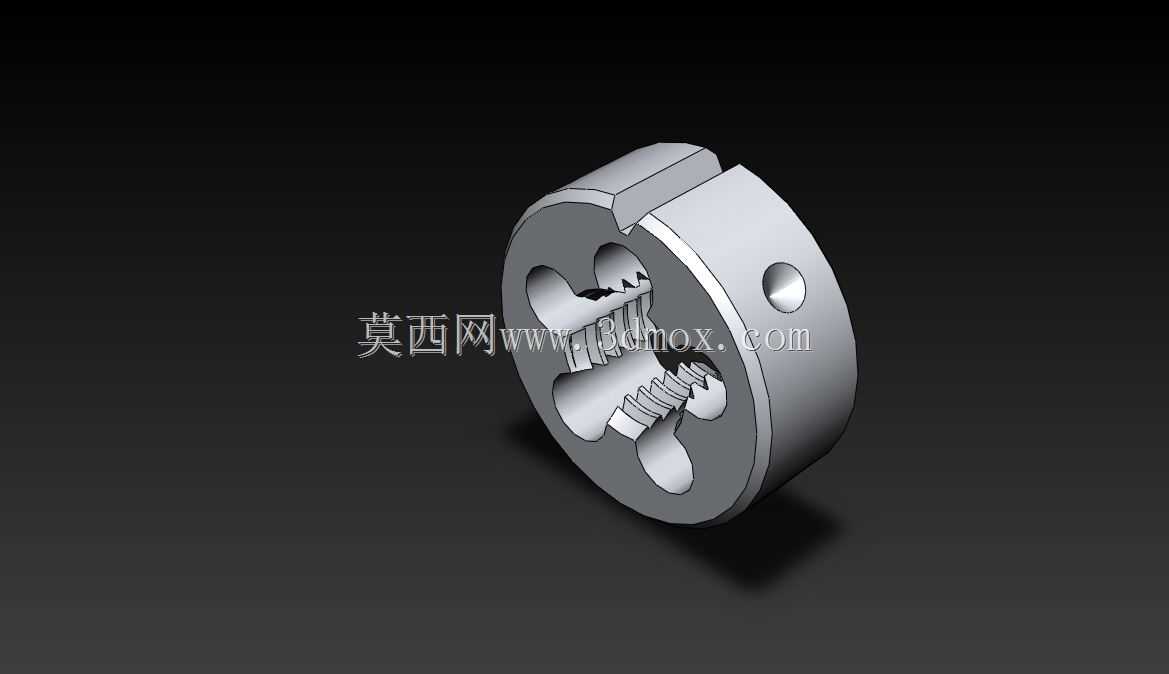

　　这套板牙结构针对M24规格外螺纹的杆上套丝作业设计，是现场管线装配、设备检修、五金加工场景里常用的手动螺纹加工刀具，区别于固定式板牙需要从杆件端部旋入套丝的局限，这款结构可直接在杆件的任意中间位置开展螺纹加工，解决了长杆中段、已装配杆件局部螺纹修复、新增螺纹段的加工痛点，在水电管线安装、小型设备机架改装、五金构件现场维修场景中适配性极强。从结构设计逻辑来看，整体采用圆形板牙的经典基体布局，外径设置为常规手动板牙架的通用夹持尺寸，可直接适配标准规格的圆板牙扳手，无需定制专用夹持工装，外圆上预留的紧定螺钉孔，可配合板牙架上的紧固螺钉实现周向与轴向的双重固定，避免套丝作业过程中板牙打滑、偏移，保证螺纹加工的同轴度。

　　板牙的切削部分采用多瓣式容屑槽设计，四个均匀分布的容屑槽将切削刃分割为独立的切削段，既可以在套丝过程中顺畅排出金属切屑，避免切屑堵塞刮伤已加工螺纹表面，也为切削刃的刃磨预留了足够的操作空间，当切削刃出现磨损后，作业人员可通过研磨切削刃恢复板牙的切削性能，延长工具的实际使用寿命。板牙端面的切削锥做了合理的角度设计，切入端的锥度可引导板牙平稳咬合杆件表面，降低初始套丝时的切入阻力，避免手动施力不均导致的螺纹歪牙、烂牙问题，校准段的刃口则负责对切削出的螺纹进行整形校准，保证螺纹的牙型角、螺距符合M24螺纹的标准公差要求，加工出的螺纹可直接与标准M24螺母、内螺纹构件实现顺畅旋合，满足通用装配的精度要求。考虑到杆上作业的特殊需求，

　　板牙的分体式定位结构可在杆件任意位置实现开合定位，无需从杆件端部穿入，作业时先将板牙卡在目标加工位置的杆件表面，对准加工基准后施加轴向进给压力同时转动板牙架，即可逐步在杆件表面切削出完整的外螺纹段，加工过程中可根据杆件材质调整进给力度，针对低碳钢、铜、铝等塑性材质加工时，可配合切削液降低刃口磨损，提升螺纹表面的加工光洁度。从安装边界来看，板牙的整体厚度控制在常规手动套丝作业的合理区间，作业时所需的周边操作空间与普通圆板牙一致，在狭窄的设备安装间隙、管线排布密集的作业场景中也可正常操作，外圆的夹持面做了防滑处理，与板牙架的内孔配合间隙符合手动刀具的公差要求，装夹后无明显旷量，可有效传递套丝时的扭转力矩。

　　刃口部分的牙型经过精准的型线设计，牙顶、牙侧的粗糙度控制在切削刀具的合理范围内，加工过程中可减少切削阻力，避免杆件表面出现积屑瘤，保证螺纹牙型的完整性，容屑槽的深度与宽度经过匹配设计，可容纳连续切削产生的卷状切屑，作业过程中无需频繁清理切屑即可完成整段螺纹的加工，提升现场作业的效率。在实际应用场景中，这类板牙常被用于户外管线施工中已铺设长杆的螺纹补加工、设备维修中受损螺纹段的现场修复、非标五金构件制作时的中段螺纹加工，无需将杆件从装配位置拆卸即可完成螺纹加工作业，大幅降低了现场施工与设备检修的拆装工作量，也避免了长杆转运至机加工车间加工的物流成本与时间成本。设计过程中充分考虑了手动作业的受力特点，板牙的整体材质适配常规合金工具钢的热处理工艺，切削刃部分淬火后可达到足够的硬度，满足普通黑色金属、有色金属杆件的螺纹切削需求，基体部分保持合理的韧性，避免套丝施力时出现板牙崩裂、掉块的问题，结构上没有冗余的复杂部件，整体结构简单可靠，日常维护仅需在使用后清理切屑、涂抹防锈油即可长期存放使用，对作业现场的适配性极强，即使是无专业机加工设备的野外作业场景，也可依靠手动工具完成符合标准要求的外螺纹加工作业。
