窗口型空调机组压缩机避震器气模具结构设计

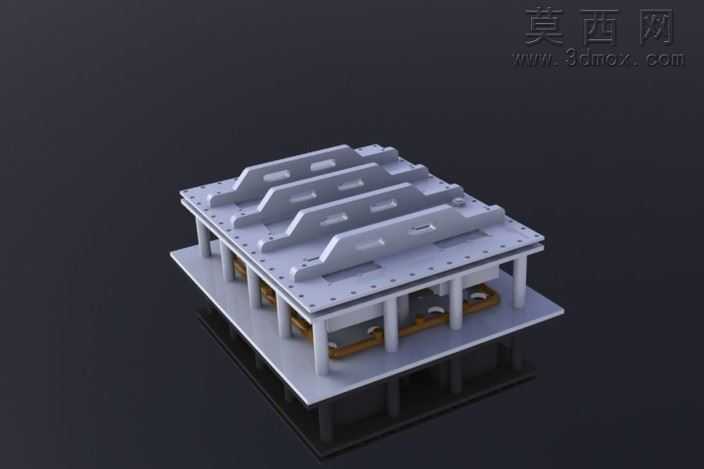

本套模具为窗口型空调机组配套的压缩机避震器生产用气模具，整体采用层叠式模架结构完成三维建模，建模过程中严格遵循冲压类气模的设计规范，对上下模座、导向立柱、成型型腔、定位组件等核心结构进行了1:1等比例参数化构建，保证各部件的装配公差符合实际生产的精度要求。模型渲染阶段采用金属哑光材质搭配深灰色展示背景，模座表面的螺栓孔位、导向柱的金属光泽、型腔内部的弹性组件都通过材质参数调整还原真实质感，不同功能部件采用差异化的材质区分，上下模板赋予冷轧钢的磨砂金属质感，导向立柱赋予镀铬件的高亮反光属性，内部成型工位的避震器胚件赋予橡胶与金属嵌件结合的复合材质，让整体结构的层级关系清晰直观。结构设计上采用多工位同步布局，单套模具可同时完成四个避震器部件的气冲成型作业，上下模之间通过六根等距分布的导向立柱实现精准合模导向，避免合模过程中出现错位偏移，模座表面均匀排布的紧固螺栓孔位按照标准模架的孔距规范设计，可直接适配常规规格的冲床设备安装接口，型腔内部设置有独立的进气顶出结构，成型完成后可通过气压作用将成品平稳顶出，避免人工取件造成的工件变形。设计思路围绕窗口型空调压缩机避震器的生产需求展开，针对避震器需要兼顾结构强度与缓冲性能的特点，模具的成型型腔精准复刻了避震器的异形曲面结构，合模过程中通过气压控制实现均匀施压，保证橡胶材质与内部金属嵌件的紧密结合，同时多工位的布局设计能够有效提升单批次生产效率，模架采用标准化的可拆分设计，后续更换不同规格的型腔模块即可适配不同尺寸的避震器生产，降低了模具的改造成本，整体结构无冗余设计，各部件的受力路径经过模拟验证，能够承受长期高频次的冲压作业载荷，符合工业量产模具的设计要求。
