双叶压缩机用三叶转子结构三维设计

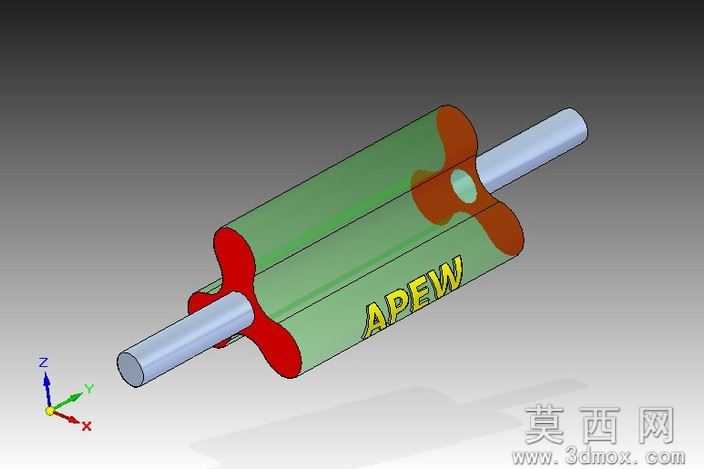

本模型为双叶压缩机配套使用的三叶转子结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循罗茨式压缩部件的型线设计规范，先绘制转子端面的共轭型线草图，通过拉伸特征生成转子主体结构，再对转子两端的轴颈部分进行同轴度约束，保证两端伸出轴与转子主体的回转中心完全重合，避免后续装配出现干涉问题。模型渲染阶段为转子主体赋予哑光绿色工程塑料材质模拟实际生产中的涂层防护层，转子型线边缘的密封棱边赋予红棕色耐磨合金材质，两端伸出的传动轴赋予银灰色金属钢材材质，通过材质区分清晰展现转子不同部位的功能分区，同时添加环境光遮蔽效果突出转子型面的曲面过渡特征，让三叶螺旋曲面的啮合轮廓更具辨识度。结构设计上，该三叶转子采用三叶片对称分布结构，相邻叶片之间的型面为共轭啮合曲面，工作时两个配对转子同步反向回转，叶片型面之间保持微小均匀间隙，可在无油润滑条件下实现气体的连续输送，相比双叶转子，三叶结构的排气脉动更小，运行过程中的振动与噪声更低，容积效率更稳定。设计过程中重点校验了转子的啮合间隙、轴向窜动余量、轴颈配合公差，确保转子在高速回转时不会出现型面碰擦，同时保证压缩腔的密封性能，两端轴颈设计有标准的轴承配合位，可直接适配常规深沟球轴承完成装配，转子端面与端盖之间预留有合理的轴向间隙，避免热胀冷缩导致的卡滞问题。模型完整还原了三叶转子的所有细节特征，包括叶片表面的标识刻印、轴端的倒角处理、型线边缘的圆角过渡，可直接用于压缩机的结构装配验证、运动仿真分析以及工程图纸的生成参考。
