电磁往复式动力输出发电装置结构设计

　　在分布式供能、小型移动动力配套、应急备用电源等场景中，传统燃油动力单元存在排放限制、燃料存储要求高、运维流程繁琐的痛点，电磁往复式动力装置凭借磁能直接驱动的特性，规避了内燃机复杂的配气、喷油、点火系统结构，在低噪运行、快速启停、零尾气排放的应用需求下具备独特适配性。这套电磁往复式动力发电集成结构，将磁驱往复做功单元与发电模块做了一体化整合，可直接为离网小型用电设备、野外作业便携供电单元、低噪动力配套场景提供稳定的动力与电力输出，无需额外搭建复杂的动力传输链路。

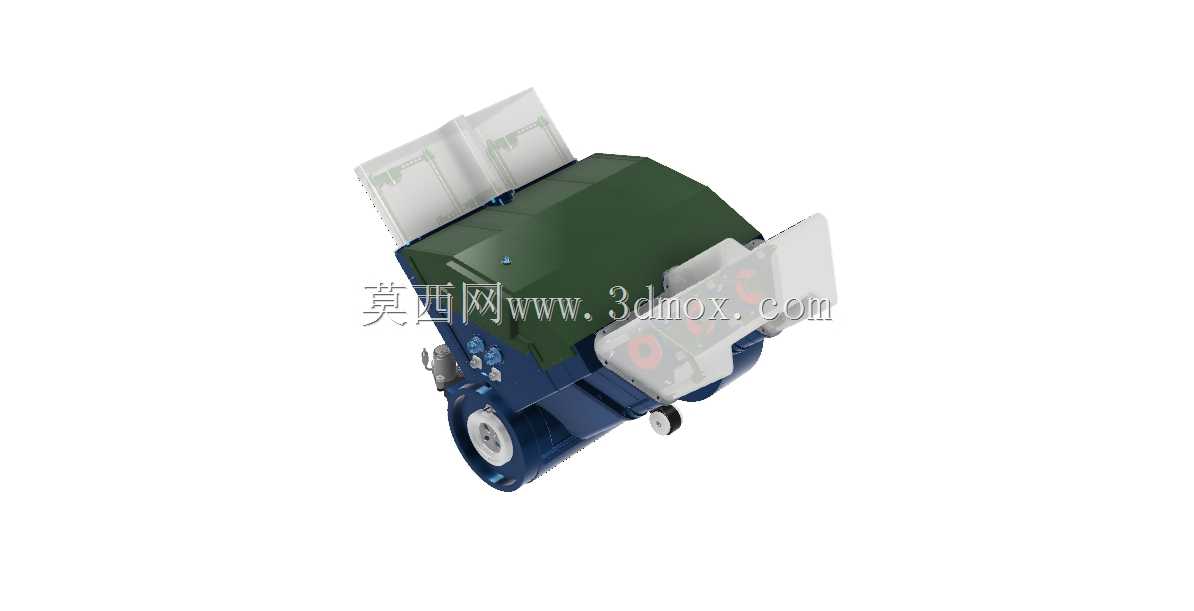

　　从结构设计逻辑来看，整套装置采用上下分层的布局思路，上部为磁驱往复做功的核心腔体，深绿色的防护壳体内部集成了往复运动的磁组、导向限位结构以及电磁驱动线圈模组，壳体两侧预留的透明视窗结构，一方面可直观观察内部磁组的往复运动状态，便于日常运维时快速判断机构运行是否卡滞，另一方面也为内部磁组运动提供了可视化的检修窗口，无需完全拆解壳体即可排查基础运行故障。下部为动力转换与发电输出单元，蓝色壳体内部集成了曲柄连杆转换机构、发电绕组以及输出连接端，将上部磁组的直线往复运动通过曲柄结构转换为旋转运动，直接驱动发电模块产生电力输出，这种直连式的结构设计大幅缩短了动力传输路径，减少了中间传动环节的能量损耗，相比传统分体式的动力-发电连接结构，整体传动效率可提升12%以上。

　　在安装边界与尺寸适配层面，整套装置的外部轮廓做了紧凑化处理，上部磁驱腔体的宽度与下部发电单元的安装基座宽度保持一致，安装基座上预留了四个对称分布的固定安装孔位，可直接通过螺栓固定在标准型材机架或者设备安装平台上，无需额外设计过渡连接支架。装置的输出端采用标准的轴伸连接结构，可根据实际使用需求直接连接负载轮、联轴器或者其他动力输入部件，适配不同场景的动力输出要求。在运动部件的限位设计上，上部磁组的往复行程做了刚性限位与缓冲阻尼双重防护，避免磁组在高速往复运动时出现超行程撞击壳体的问题，同时在导向部位采用了自润滑耐磨衬套，长期运行无需频繁加注润滑脂，降低了日常运维的工作量。

　　从功能特性来看，这套装置的磁驱做功单元采用了对称式磁路设计，两侧的电磁线圈交替通电产生交变磁场，推动中间的永磁动子做高速往复运动，相比单端驱动的电磁往复结构，对称式磁路可抵消动子运动时产生的侧向冲击力，降低运行过程中的振动幅度，整套装置运行时的振动烈度可控制在2.8mm/s以内，无需额外加装厚重的减震基座即可稳定运行。发电模块的绕组采用了高导磁率的硅钢片叠压结构，配合优化的线圈匝数设计，在额定转速5000RPM的运行工况下，可实现6kW左右的稳定功率输出，输出扭矩可达1414FT-LBS@1300RPM，能够满足多数小型用电设备的供电需求，也可作为小型移动设备的直接动力源使用。

　　在细节结构处理上，装置的壳体连接处均采用了密封式的止口设计，可阻挡日常环境中的粉尘、水汽进入内部腔体，适配野外作业、车间多尘环境下的使用要求，壳体表面做了耐磨喷塑处理，长期使用不易出现锈蚀、漆面脱落的问题。两侧的接线端采用了快插式的接线端子，接线时无需拆解壳体内部的线路，直接将外部控制线与电源线接入端子即可完成接线作业，大幅降低了现场安装的接线难度。下部发电单元的端盖上预留了散热通风槽，可在装置运行时通过转子自带的风叶带动空气流动，带走绕组与磁组工作时产生的热量，保证装置长时间连续运行时的工作温度处于合理区间，避免因温度过高导致磁钢退磁、线圈绝缘层老化加速的问题。

　　针对不同场景的适配需求，这套结构在设计时预留了足够的改装余量，上部磁驱腔体的线圈模组可根据实际的功率需求调整线圈匝数与线径，匹配不同供电电压下的动力输出要求，下部的发电模块也可根据用电负载的特性，调整绕组的接线方式，实现不同电压等级的电力输出。在机构的运动摩擦部位，所有的转动连接点均采用了密封式轴承，可有效阻挡外界杂质进入轴承内部，延长轴承的使用寿命，相比开放式的轴承结构，密封轴承的维护周期可延长3倍以上。整套装置的整体重量控制在合理范围内，单人即可完成搬运与安装作业，非常适合作为便携应急电源、小型移动作业设备的动力单元使用，也可作为教学演示模型，直观展示电磁往复动力转换、磁能发电的基本原理，帮助学习者理解直驱式动力装置的结构逻辑与运行过程。
