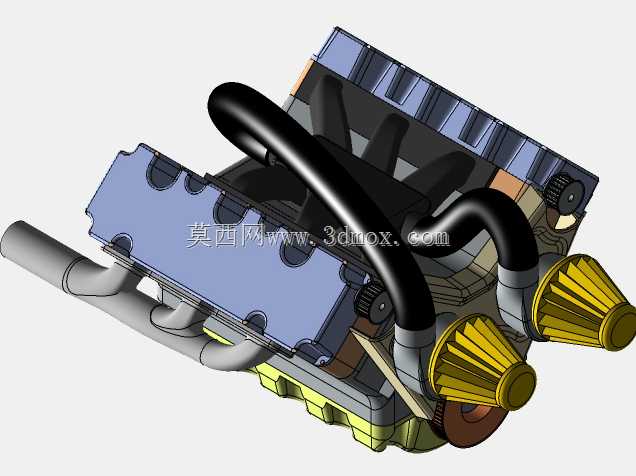

V6双涡轮汽车动力总成结构展示

　　这款V型六缸双涡轮增压动力单元，在民用性能车、改装赛事以及轻型商用车高性能版本中都有广泛适配场景，作为整车动力输出的核心部件，其结构设计直接决定了整车的动力响应特性、扭矩输出区间以及运行平顺性。从结构布局来看，该动力单元采用90度V型夹角的缸体布局，两侧各布置三个气缸，这种布局能够在保证六缸机固有运转平顺性的基础上，有效缩短整机的轴向长度，为前舱的散热系统、悬挂结构以及转向机构留出更充足的布置空间，相比直列六缸机型，其横向占用空间的增加也在多数前置后驱、四驱车型的前舱设计容忍范围内。两侧缸盖采用集成式排气歧管设计，排气出口直接对接涡轮增压器的涡轮端壳体，缩短了排气气流从气缸排出到冲击涡轮叶轮的路径长度，能够有效降低涡轮迟滞现象，

　　提升低转速区间的扭矩响应速度，两个涡轮增压器采用对称式布置在V型夹角的外侧，进气管路通过大曲率的成型进气道连接到两侧的进气歧管，管路内壁做了顺滑过渡处理，减少进气过程中的紊流损失，提升充气效率。油底壳采用下部加强筋设计，既能够提升壳体的结构刚度，抑制高转速运行下的壳体振动，也预留了机油集滤器、机油温度压力传感器的安装点位，同时底部的放油螺栓位置做了下沉设计，方便日常维保作业时机油的排空操作。前端轮系布置了发电机、空调压缩机、水泵以及正时张紧机构的安装位，所有附件的安装支点都做了凸台加强处理，避免附件运行过程中的振动传递到缸体引发共振，同时轮系的传动带走向做了优化，减少不必要的弯折，延长传动带的使用寿命。

　　冷却系统的水道采用跨缸盖串联设计，能够保证两侧气缸的工作温度均匀，避免出现单侧缸温过高引发的热变形不均问题，水道内部预留了节温器、水温传感器的安装腔室，适配不同冷却循环模式的切换需求。从安装边界来看，该动力单元的整机悬置点位分别布置在缸体两侧以及变速箱连接端的下部，三个悬置点形成稳定的三角支撑结构，能够有效过滤动力运行过程中产生的往复惯性力，减少向车架传递的振动，悬置安装孔的位置公差控制在±0.2mm范围内，能够适配多数同级别车型的副车架安装位，不需要额外做转接支架的改装。进气端的空气滤清器安装位预留了标准的法兰接口，能够适配不同流量规格的空滤总成，排气端的涡轮出口法兰采用通用的螺栓孔距设计，

　　方便对接不同规格的三元催化器以及排气中段管路。在设计过程中，针对双涡轮机型常见的热负荷问题，涡轮壳体周边预留了隔热板的安装卡槽，能够在后期装配时加装铝制隔热罩，避免涡轮的高温辐射影响周边的线束、橡胶管路以及塑料附件的使用寿命，同时缸体的主轴承盖采用锻造钢制材料，通过横向螺栓与缸体紧固，能够承受高增压值下的曲轴冲击力，保证高负荷运行下的结构可靠性。曲轴采用全支撑设计，每个曲柄臂都对应一个主轴承座，平衡块的配重经过精确计算，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让整机在高转速运行下依然保持平稳的运转状态。活塞采用轻量化锻造铝合金设计，裙部做了石墨涂层处理，减少冷启动阶段的气缸壁磨损，活塞顶部的燃烧室造型与缸盖的燃烧室形状匹配，能够在压缩行程形成合理的滚流效应，提升油气混合的均匀度，优化燃烧效率，降低排放水平。连杆采用涨断工艺加工，连杆大头的结合面不需要额外的定位销，依靠涨断形成的不规则断面即可实现精准定位，保证连杆大头与曲轴轴颈的配合精度，提升高转速下的连接可靠性。
