箱式磁力再生发电机组承载机架结构

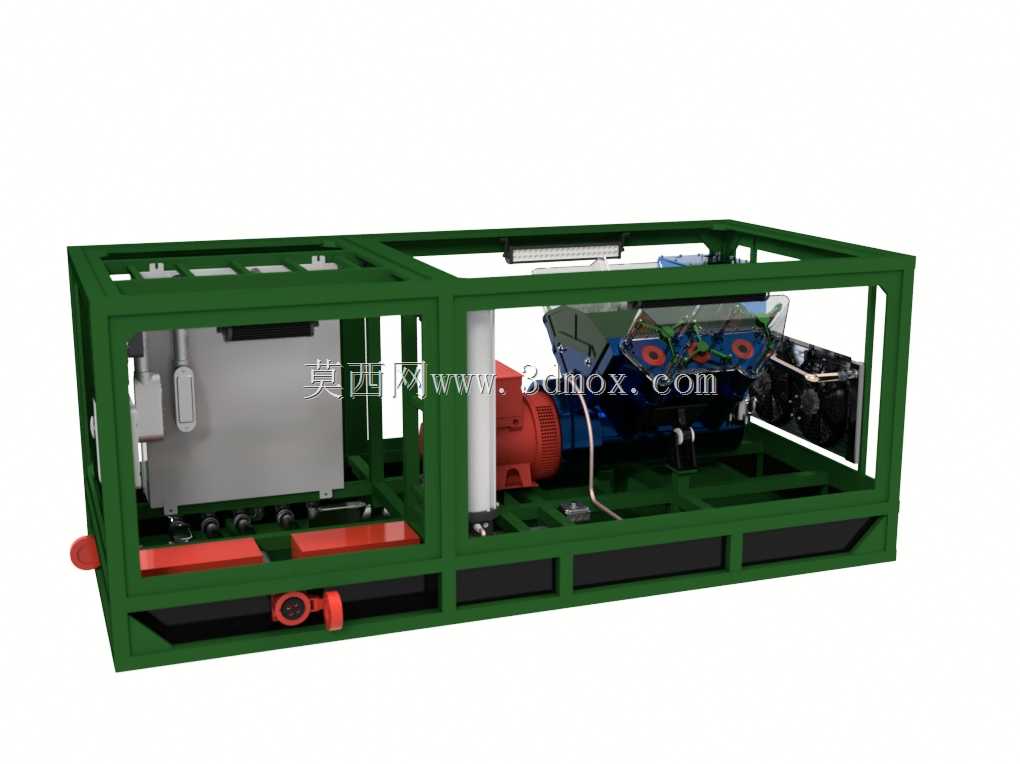

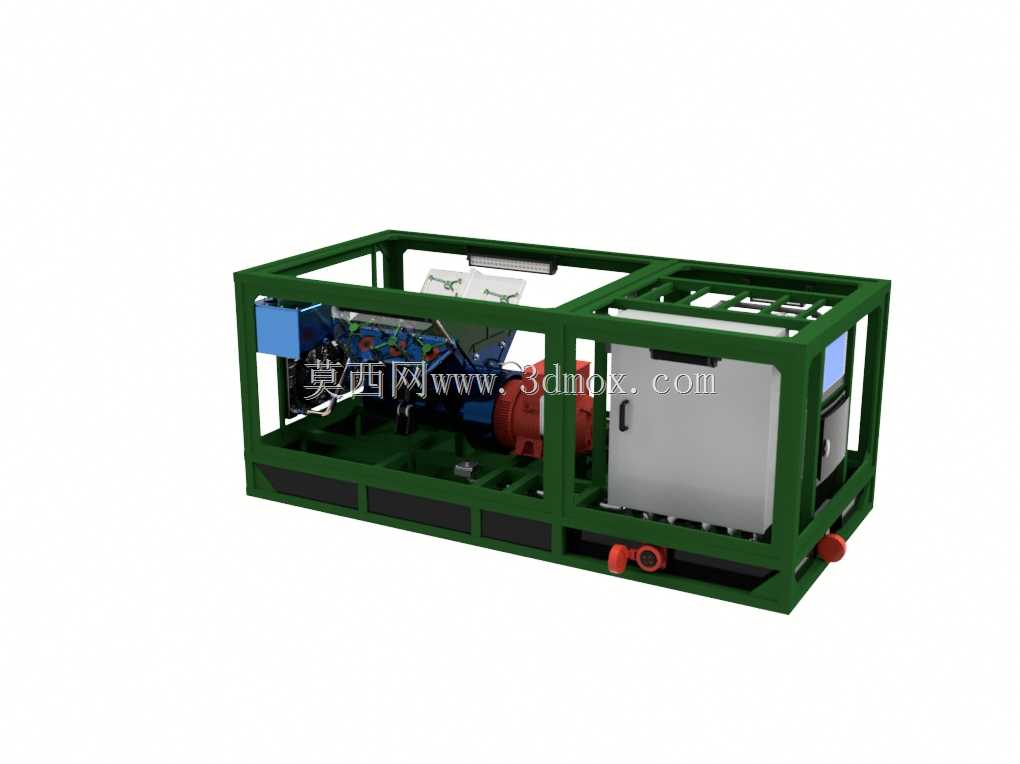

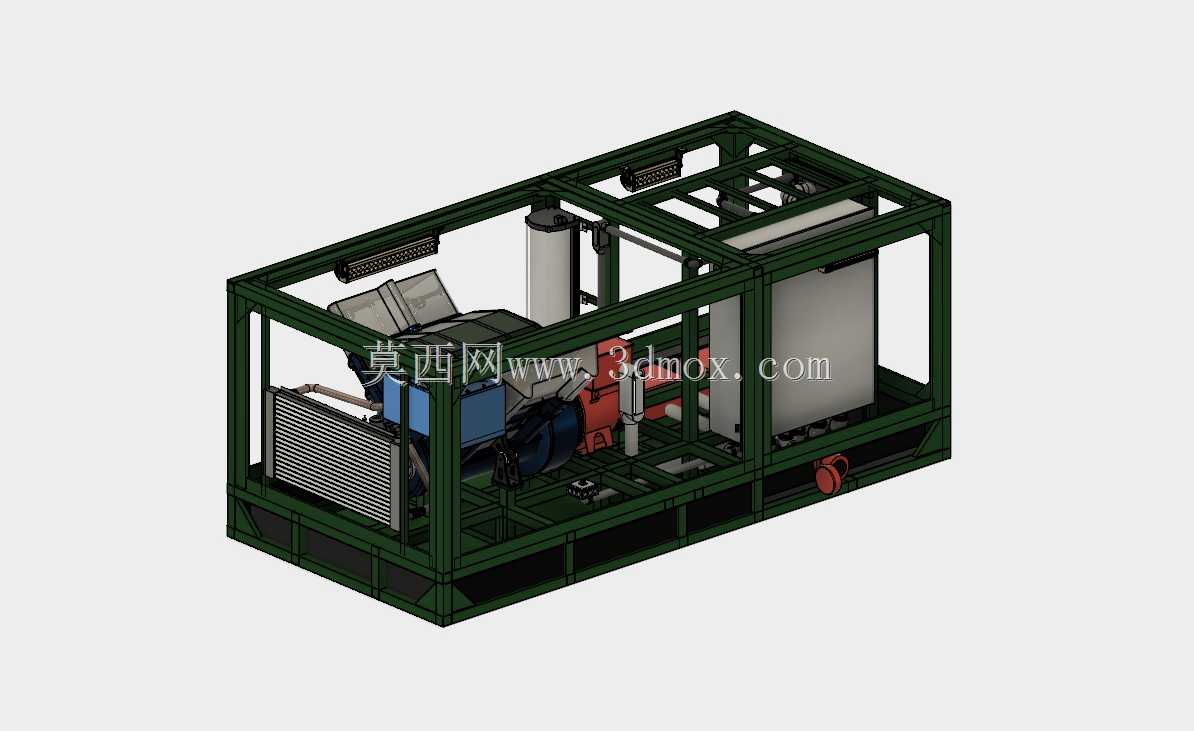

　　在野外应急供电、无电网区域作业、临时施工保电这类场景里，撬装式发电机组的机架从来不是简单的金属焊接架子，而是整套动力发电单元的承载基准、防护屏障与安装定位核心，这套磁力再生发电机组的机架设计，完全围绕集成式动力发电单元的实际使用需求展开。从结构布局来看，机架采用整体方管焊接的框式笼型结构，底部设置双层承重梁框架，匹配磁力V6动力单元、发电模块、散热总成、过滤组件、控制柜体的安装点位，所有安装面都预留了对应的螺栓过孔与定位凸台，不需要现场二次配焊就能完成核心部件的预装，大幅缩短整机组装的工位耗时。机架的底部框架预留了标准叉车孔位，同时在四个角设置了吊点结构，不管是厂区内转运用叉车装卸，还是长途运输、现场就位用起重机吊装，

　　都能找到合规的受力点位，避免吊装过程中机架变形导致内部部件错位。侧面的框架立柱根据散热单元的通风需求做了镂空预留，对应散热器的安装位置没有设置遮挡横梁，保证散热气流可以顺畅通过散热器芯体，不会因为机架结构阻挡导致进风不足、动力单元水温过高的问题。顶部框架预留了排气系统、防雨帽的安装接口，同时横梁的排布避开了动力单元的维护保养点位，日常更换机油滤芯、空气滤芯的时候，不需要拆解顶部框架结构就能完成操作，降低后期运维的拆解工作量。机架的侧围预留了电控柜的安装导轨位，控制柜可以直接沿着导轨推入到位后锁紧固定，接线侧预留了足够的走线空间，强弱电线路可以沿着机架内侧预设的走线槽排布，避免线路和运动部件、高温排气部件接触引发安全隐患。

　　从安装边界来看，机架整体的长宽尺寸完全匹配标准货运集装箱的内部宽度，整机组装完成后可以直接装入标准集装箱进行长途运输，不需要额外做拆解包装，降低物流运输的成本与现场二次组装的工作量。底部框架的离地高度经过测算，匹配常规发电机组的减震器安装高度，安装减震器之后整机的离地间隙可以满足野外非硬化场地的放置需求，不会因为地面凸起磕碰到底部的油底壳、管路接头。机架的焊接工艺采用满焊结构，所有承重梁的连接位置都做了三角加强筋补强，应对发电机组运行过程中的持续振动，避免长期运行后焊缝开裂、结构松动。框架的外侧预留了外护板的安装螺孔，后期可以根据使用场景加装隔音棉、防护门板，做成静音式发电机组，不需要对主体机架做二次改动。在设计过程中，

　　机架的受力点经过反复校核，动力单元的安装点位对应底部主承重梁的位置，发电模块的支撑点直接落在横向加强梁上，避免悬臂结构导致的应力集中，整套机架的重量控制在合理区间，在保证结构强度的前提下尽可能减少冗余材料，控制整机的自重。油路、水路的管夹固定点位都在机架焊接阶段就预留了安装螺母，后期布管的时候可以直接用管夹将管路固定在机架梁上，避免机组运行过程中管路振动摩擦导致的破损泄漏。排气系统的支撑点也设置在机架顶部横梁上，排气波纹管的安装位置预留了足够的变形余量，吸收热态运行时的排气系统位移，避免应力传递到发动机排气歧管导致密封面漏气。
