发电机及风力涡轮机用带连接轴电枢结构

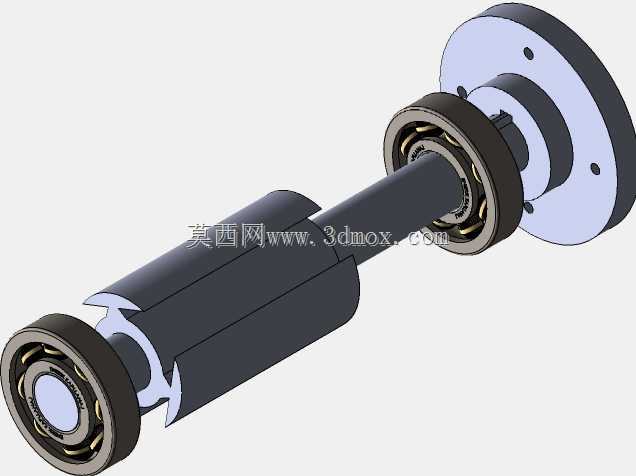

　　该电枢结构主要适配小型发电机与风力涡轮机的能量转换场景，作为机电能量转换的核心旋转部件，承担着将转轴传递的机械能转化为电能的核心作用，在分布式小型风电、便携应急发电机组这类对旋转部件同轴度、运行稳定性要求较高的场景中，该集成式带轴结构能有效减少装配环节的累计误差，降低设备运行过程中的振动与偏磨风险。从结构设计逻辑来看，该电枢采用连接轴与电枢铁芯一体化集成的设计思路，摒弃了传统电枢与转轴分体式装配后再做键连接、过盈压装的方案，轴体两端直接配置深沟球轴承作为旋转支撑，轴承安装位的轴肩尺寸严格匹配标准轴承的内圈定位要求，轴端预留的法兰安装位可直接对接动力输入侧的连接法兰，无需额外加工转接结构，大幅缩减了下游整机厂的装配工序。

　　从安装边界来看，两端轴承的外圈适配标准轴承座安装孔位，轴身电枢段的外径尺寸经过严格校核，与定子铁芯的内圆保持均匀的设计气隙，避免运行过程中出现扫膛故障；电枢铁芯采用分段式冲片叠压结构，冲片的槽型尺寸适配绕组嵌装需求，叠压后的铁芯段与轴体之间采用过盈配合加周向定位的结构，可承受额定转速下的扭矩传递需求，不会出现铁芯与轴体相对滑动的问题。在实际运行场景中，风力涡轮机的风轮捕捉风能产生的旋转扭矩直接通过端部法兰传递到连接轴上，带动电枢铁芯在定子磁场中做旋转切割磁感线运动，两端的支撑轴承可承受径向载荷与少量轴向窜动，适配户外风电场景中存在的小幅风载波动、转轴偏摆等工况，相比分体式装配的电枢结构，该集成结构的同轴度更容易保证，

　　高速旋转时的动平衡性能更优，能有效降低轴承的异常磨损速率，延长整机的维护周期。设计过程中针对轴体的受力做了分段校核，轴承安装位的轴颈表面粗糙度满足轴承安装的配合要求，轴肩过渡位置采用圆角处理避免应力集中，电枢铁芯段的轴身做了滚花处理，增大与铁芯叠片之间的摩擦力，提升扭矩传递的可靠性；端部法兰的连接孔位采用均匀分布设计，可适配不同规格的动力输入连接件，法兰与轴体的连接位置做了加强筋结构，可承受瞬时过载扭矩的冲击，避免启动、急停工况下出现轴颈断裂的问题。从外形尺寸的适配性来看，该电枢的整体轴向长度可适配常规小型发电机、千瓦级风力涡轮机的腔体内部安装空间，两端轴承的中心距经过优化，在保证支撑刚度的前提下尽可能缩短轴的悬臂长度，

　　降低轴运行过程中的绕度，保证气隙均匀度；电枢铁芯的外径尺寸与对应功率等级的定子冲片完全匹配，绕组嵌装槽的槽满率控制在合理区间，既保证绕组的嵌装便利性，也能充分利用槽内空间提升能量转换效率。在实际选型应用中，该结构可直接替换同功率等级设备中传统分体装配的电枢转轴组件，无需对原有设备的定子腔体、轴承座安装位做额外修改，装配时仅需将两端轴承压入对应轴承座，完成端部法兰与动力输入侧的连接即可，装配过程无需额外做同轴度校正，因为轴体与铁芯的集成结构在加工阶段已经完成了同轴度保证，大幅降低了装配环节的技术要求与工时消耗。针对户外风力涡轮机的应用场景，轴体表面做了防锈处理，轴承选用带密封结构的标准深沟球轴承，可阻挡户外环境中的沙尘、水汽进入轴承内部，适配复杂户外工况的长期运行需求；电枢铁芯的叠片采用绝缘涂层处理，减少铁芯运行过程中的涡流损耗，提升整体能量转换效率。
