3D打印管线固定夹结构设计

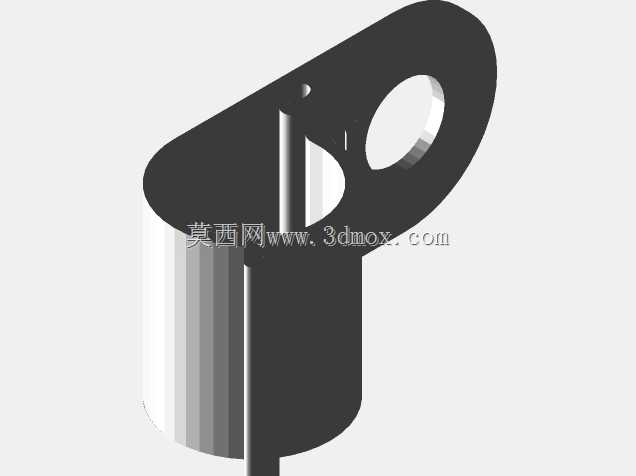

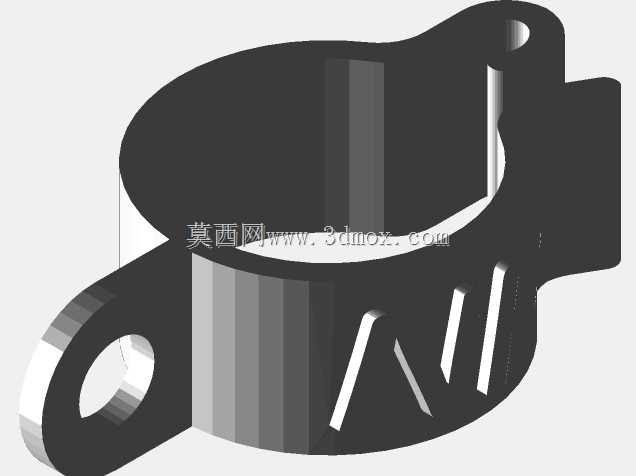

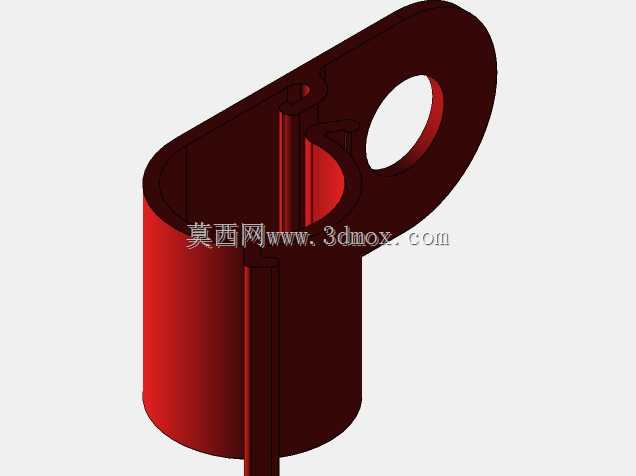

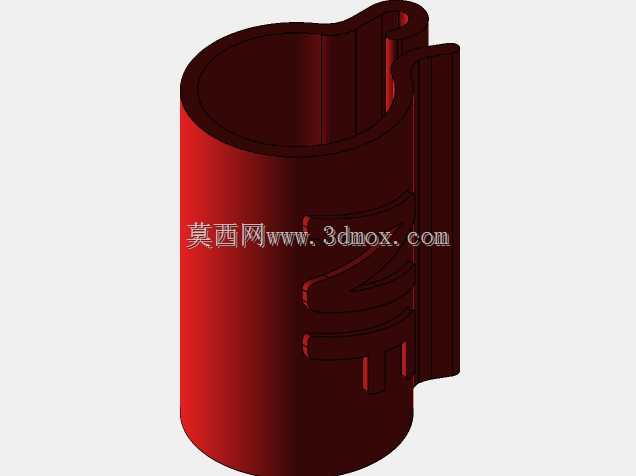

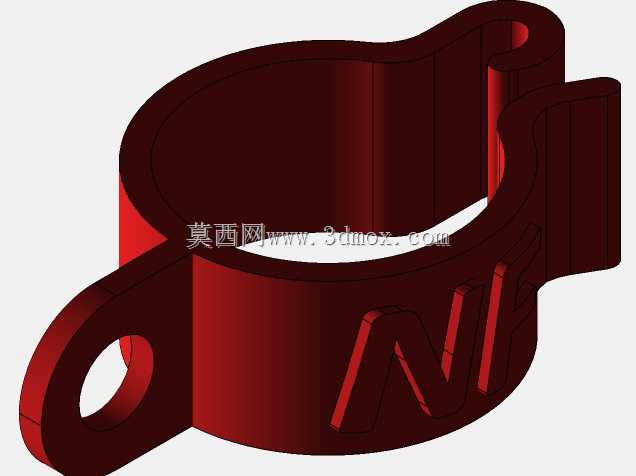

　　这款管线固定夹主要面向小直径线束、柔性软管的布设固定需求，在车载改装、小型设备内部走线、桌面DIY装置搭建场景中都有很高的适配性，尤其适合小批量定制化的布设场景，无需开模即可通过FDM3D打印快速制作使用。从结构设计来看，主体采用半开放抱合腔体结构，腔体为圆柱型轮廓，内壁做了微小的脱模斜度处理，既方便3D打印过程中无需额外支撑即可成型，也能在夹持管线时通过自身微小的弹性形变抱紧管线外壁，避免管线沿轴向窜动。侧边延伸出带安装孔的固定耳，安装孔为圆形通孔，可适配M3-M4规格的自攻螺丝或者机牙螺丝，固定耳与主体腔体之间做了R3的圆角过渡，避免3D打印过程中应力集中导致的层间开裂，同时也能提升安装时的结构强度，在承受管线拉扯力时不会出现固定耳断裂的问题。

　　从安装边界来看，固定耳的安装孔中心到腔体底部的距离预留了足够的螺丝操作空间，使用普通十字螺丝刀即可完成安装操作，不需要特殊的安装工具。腔体的内径适配常见的6mm外径的电线束、气动软管或者真空管路，夹持长度覆盖25mm的管线接触段，足够提供稳定的夹持力，不会因为设备运行的振动导致管线松脱。设计时特意将壁厚设置为2.5mm，采用100%填充打印时，整体结构强度足以承受车载场景下的持续振动，同时不会因为壁厚过大导致打印时间过长、材料浪费的问题。如果采用ABS材料打印，不需要开启打印冷却风扇，一次性打印多个零件时可以适当降低首层打印温度，避免零件底部因为热量堆积出现形变，影响装配精度。

　　在实际使用场景中，这类固定夹可以替代传统的尼龙扎带，实现管线的可重复拆装固定，后期维护调整管线走向时不需要剪断扎带重新捆扎，只需要松开固定螺丝即可调整夹持位置，对于经常需要调整走线的测试设备、改装车辆来说，维护效率提升非常明显。和传统的注塑成型管线夹相比，这款3D打印的固定夹可以根据实际需要的管线直径、安装孔位快速调整模型尺寸，不需要等待开模周期，小批量使用时成本更低，适配性更强。结构上没有复杂的倒扣或者薄壁结构，所有打印面的倾斜角度都大于45度，打印时不需要添加任何支撑结构，打印完成后只需要简单去除底部的打印 raft 即可直接使用，后处理成本极低。固定耳的位置做了下沉式设计，螺丝安装后螺丝头不会突出于固定夹表面，避免和周边的其他零部件产生干涉，在狭小的设备内部空间安装时也不会占用额外的空间。腔体的开口处做了1mm的导向倒角，安装管线时不需要刻意对准，稍微用力即可将管线压入夹持腔体内，单人即可完成管线布设操作，不需要额外的辅助工具。针对车载真空管路的使用场景，夹持腔体内壁做了细微的环形防滑纹路，即使管路内存在正负压力变化导致的管路轻微蠕动，也能保证管路不会从夹体中脱出，避免出现管路脱落导致的设备故障。整个零件没有需要装配的分体结构，一体打印即可使用，不存在装配误差，打印完成后的尺寸精度可以控制在0.2mm以内，完全满足小直径管线的固定精度要求。
