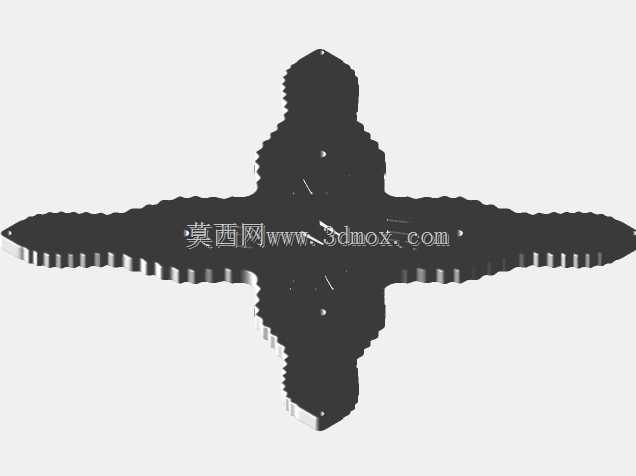

这套定制化零件组,是针对Tronxy X3机型的库存式结构适配需求开发的,覆盖了该机型从挤出端到床身支撑的多类塑料结构件,其中不少通用结构可直接迁移到同架构的FDM熔融沉积成型设备上使用,无需大幅修改安装孔位与配合尺寸。在桌面级FDM设备的日常运维与改装场景里,这类定制零件的需求一直存在——原厂备件采购周期长、通用件适配性差,很多用户在设备出现结构件磨损、或是想要优化局部功能时,往往找不到匹配度足够的替换件,这套零件组就是瞄准这类实际使用痛点设计的。

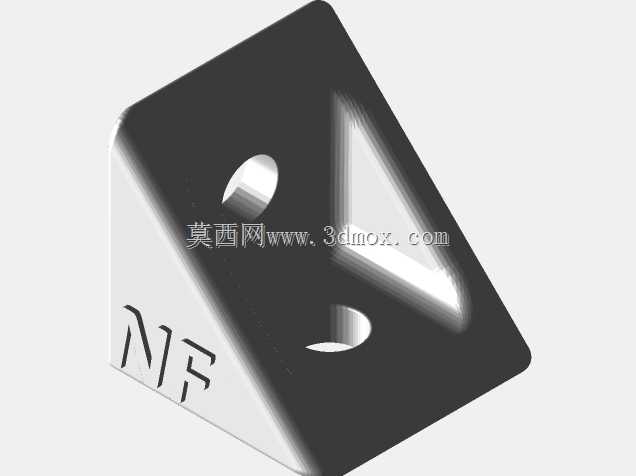

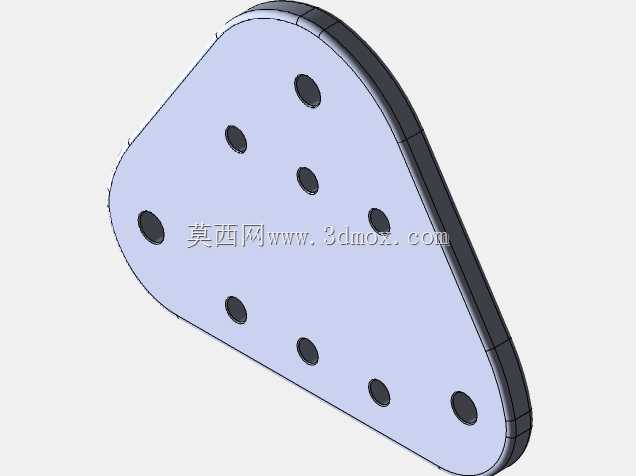

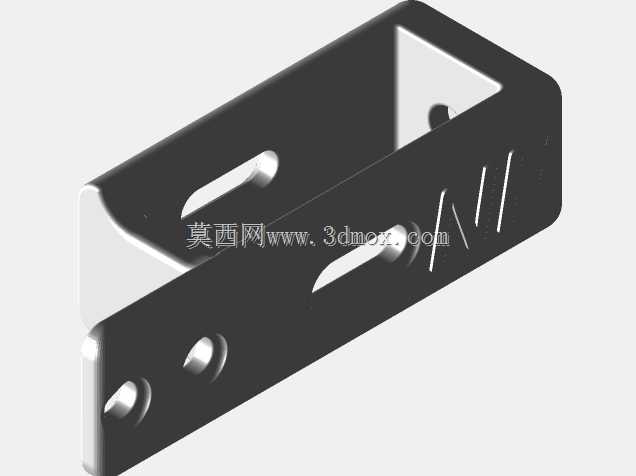

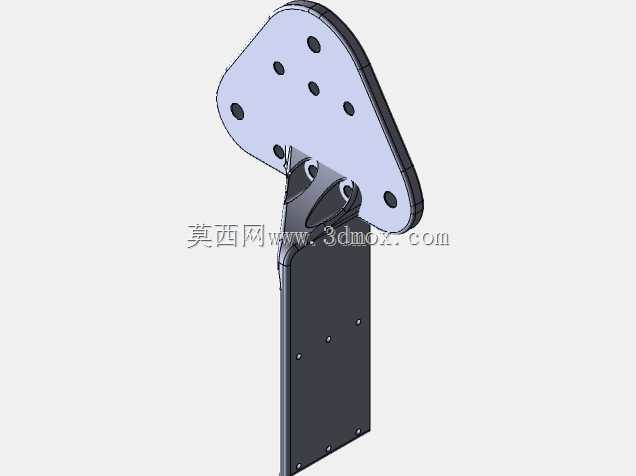

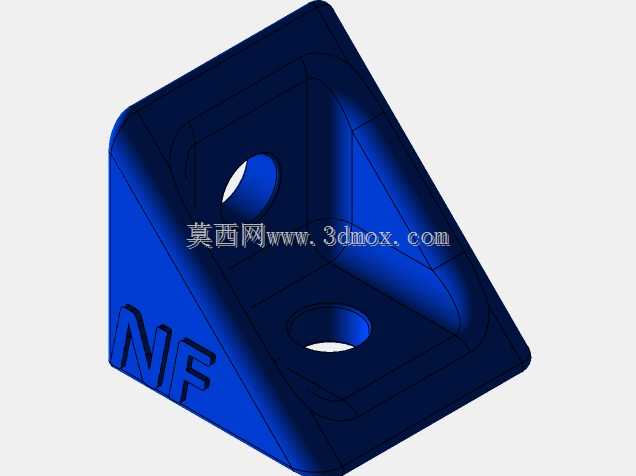

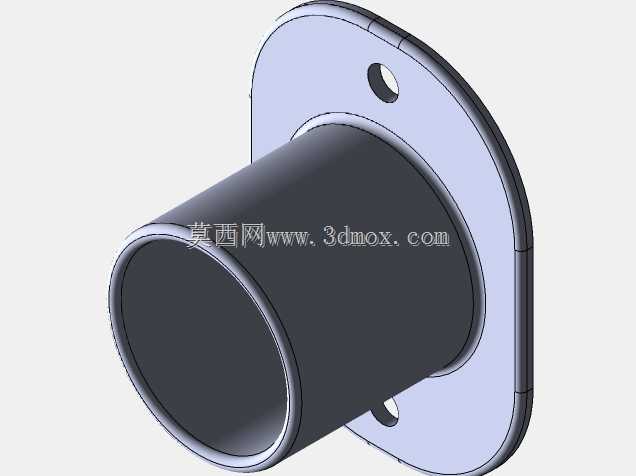

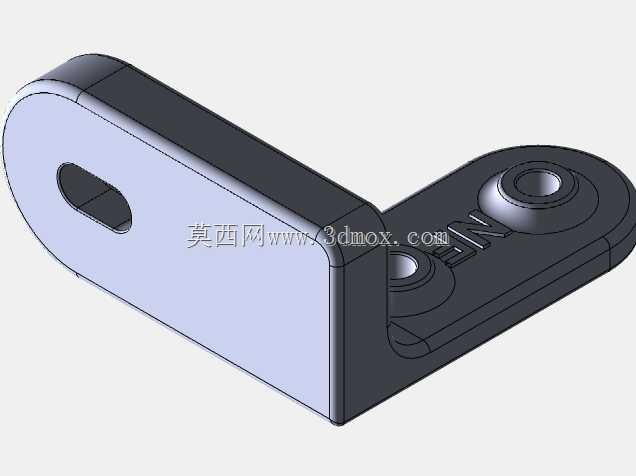

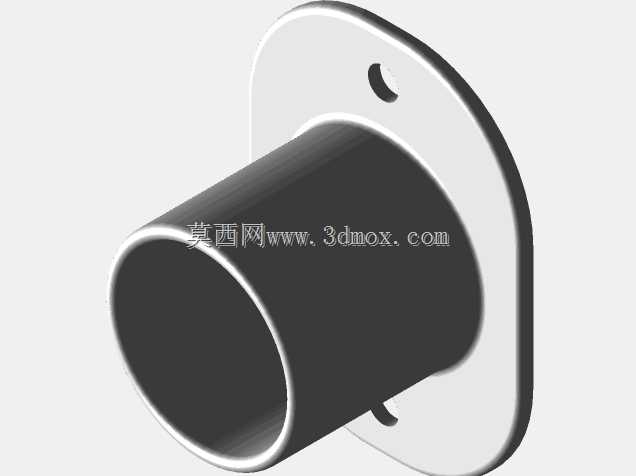

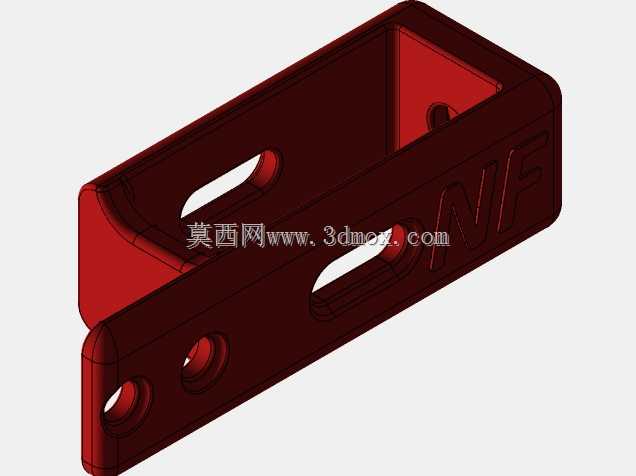

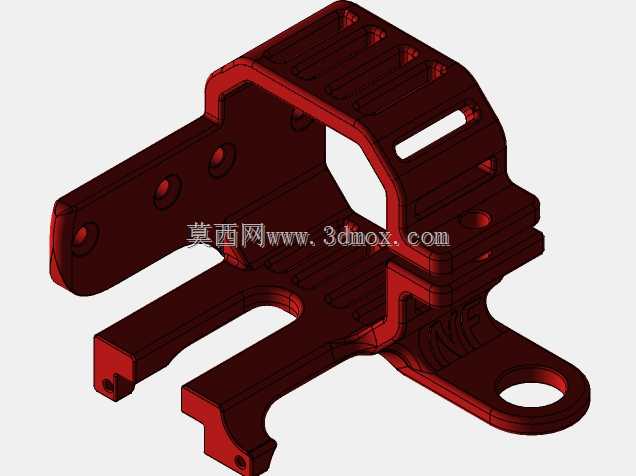

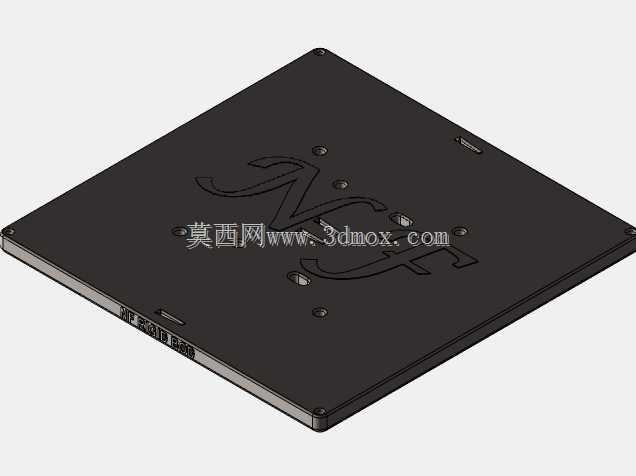

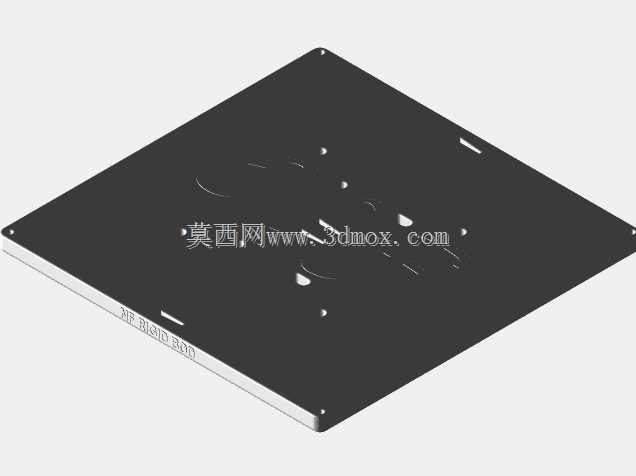

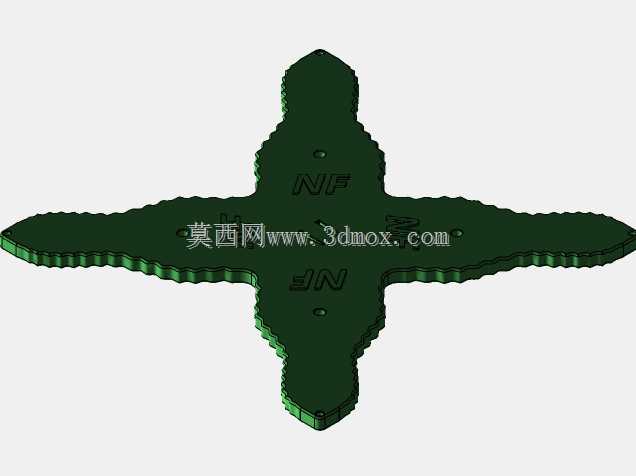

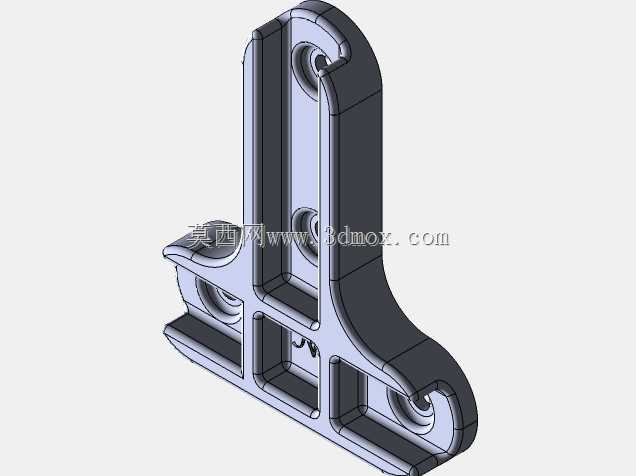

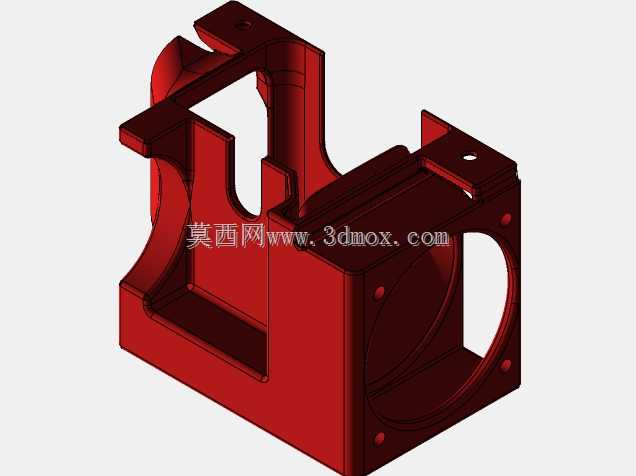

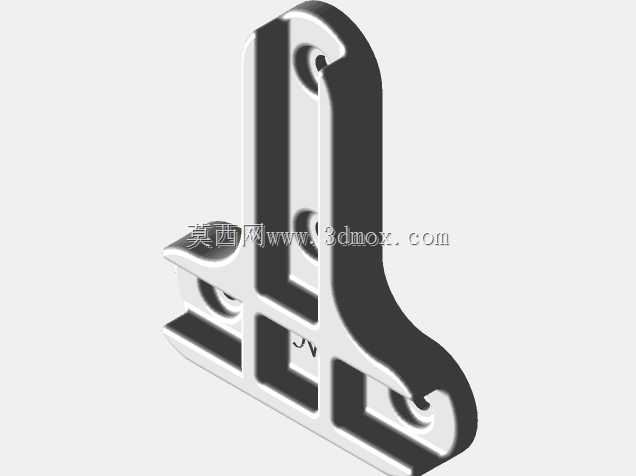

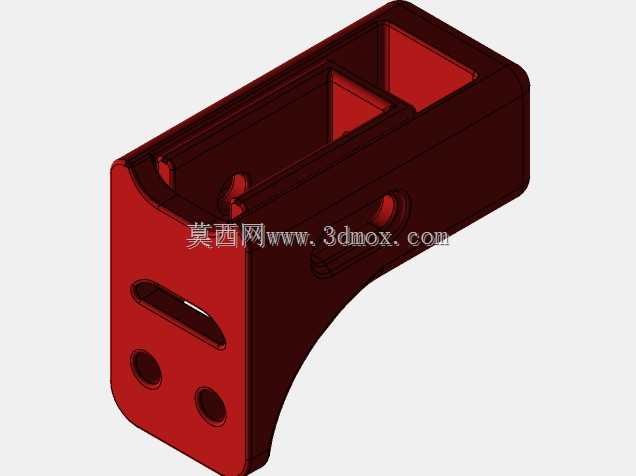

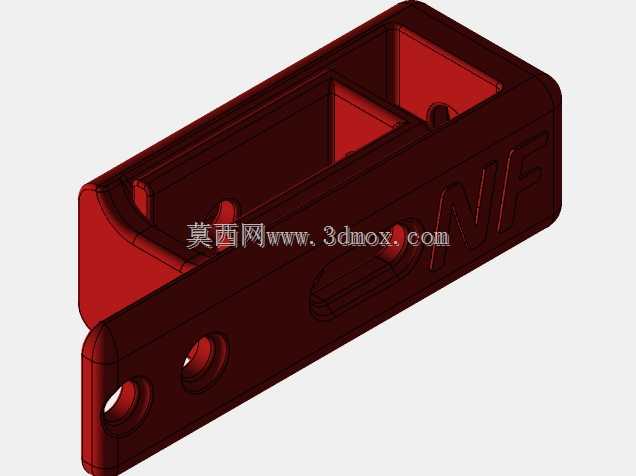

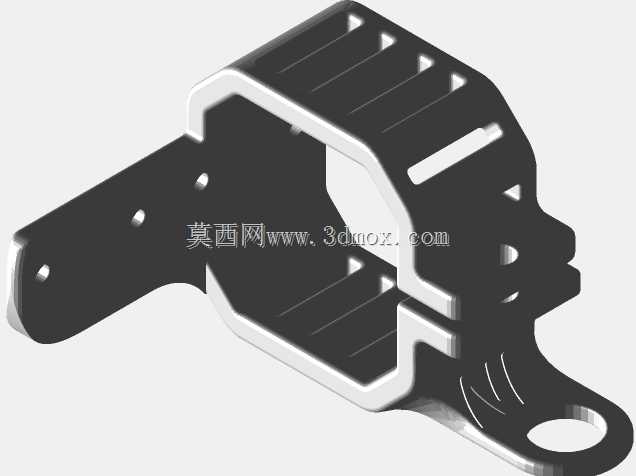

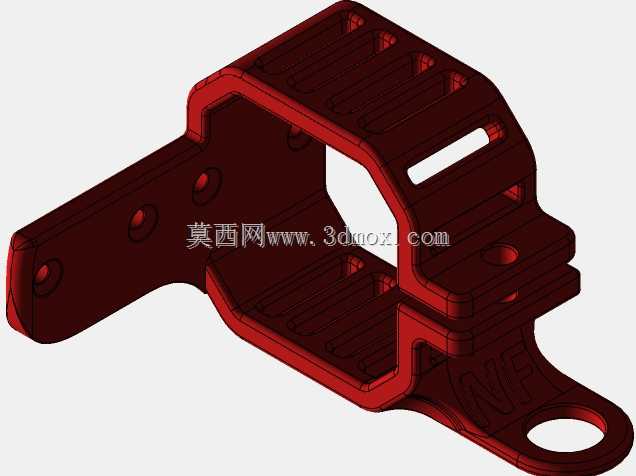

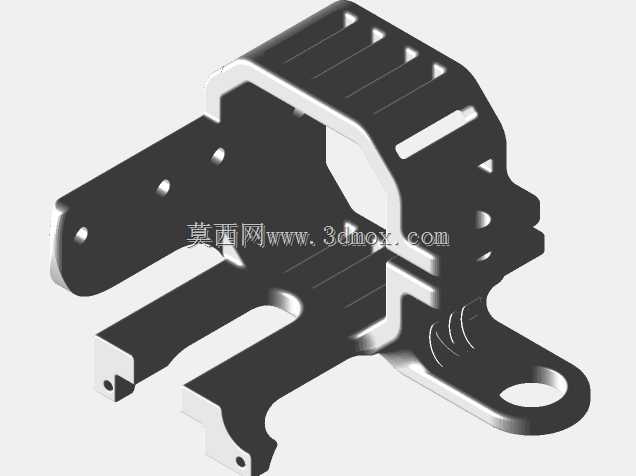

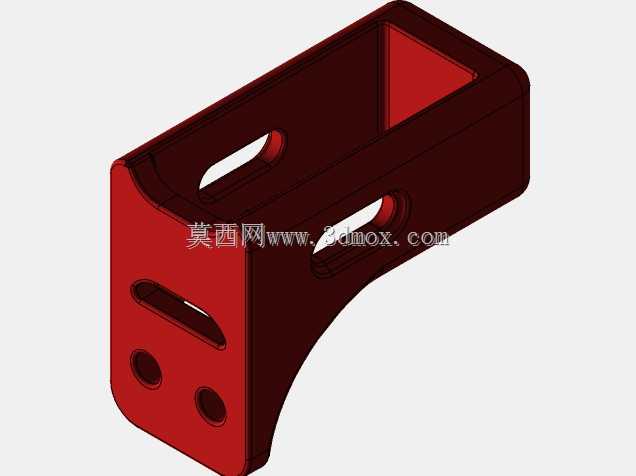

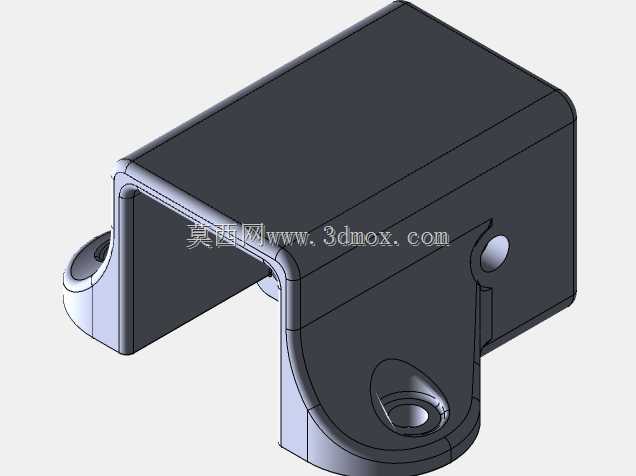

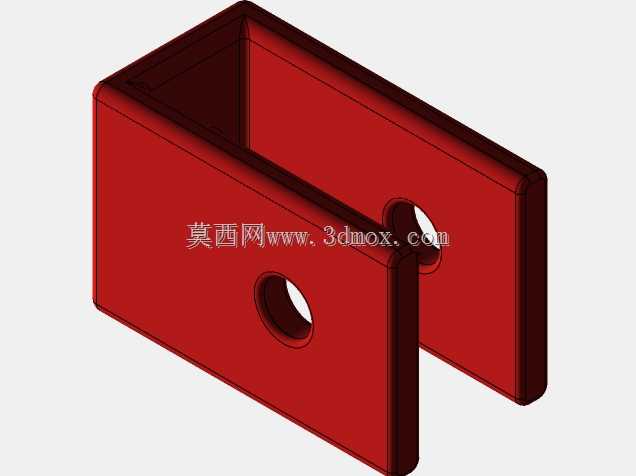

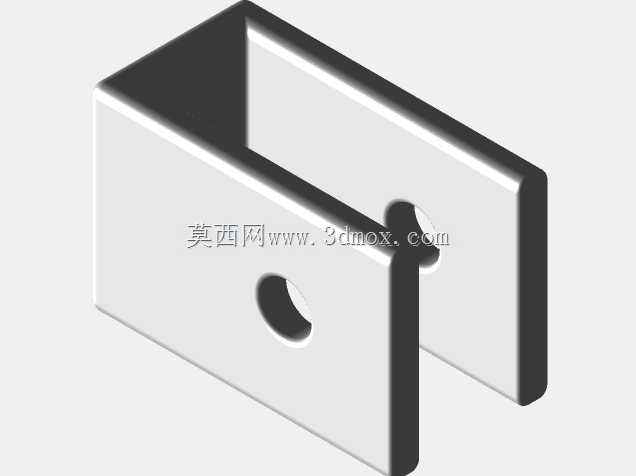

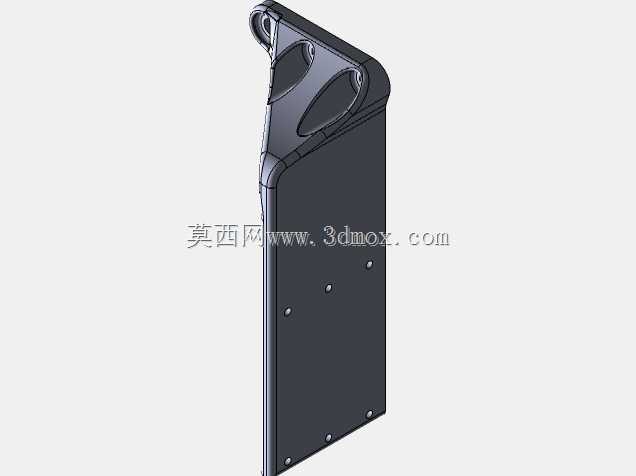

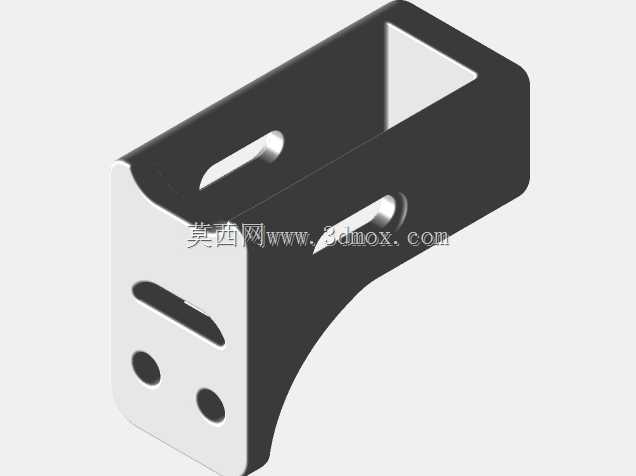

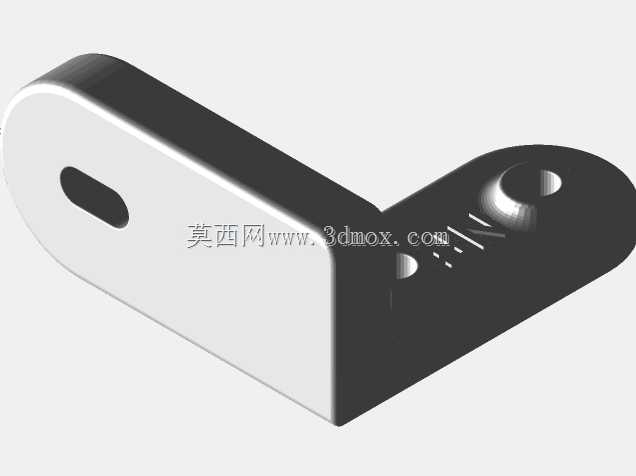

从核心功能件的设计逻辑来看,直驱挤出机支架是整套零件里的核心受力件,设计时特意调整了安装基准面的平面度公差,将挤出机进料口与热端进料喉的同轴度控制在0.1mm以内,避免送丝过程中出现丝料弯折、送丝阻力过大的问题,同时在支架与型材的连接位置预留了M3螺丝的沉头孔,安装后螺丝头不会突出平面,不会干涉到后续走线或是风扇护罩的装配。双铝型材床身支撑结构的设计,是为了替代原机型单中心床支架的刚性不足问题,原单支架结构在打印大尺寸PLA或是ABS工件时,床身受热后容易出现中部下垂的形变,导致打印首层附着力不均、工件翘边,这套双槽支撑的安装孔位完全匹配2020铝型材的标准槽距,两个支撑分别布置在热床下方左右1/3位置,将热床的受力点从单点分散为双点,配合床身调平螺母的安装位预留,能将热床满幅打印时的平面形变量控制在0.2mm以内,满足常规FDM打印的平面度要求。

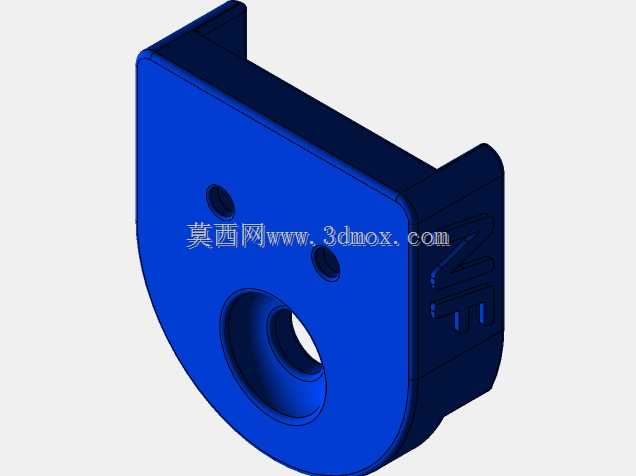

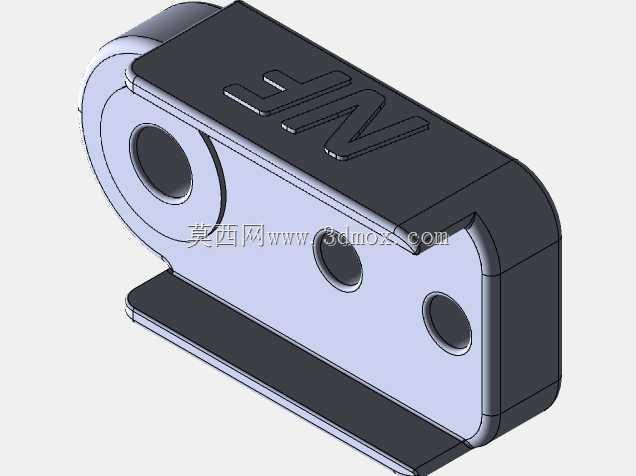

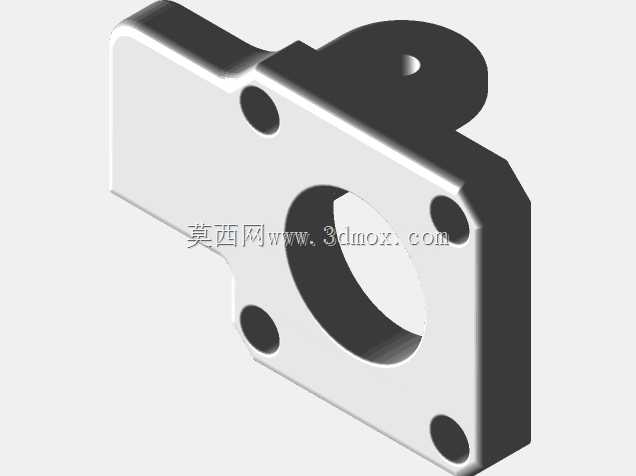

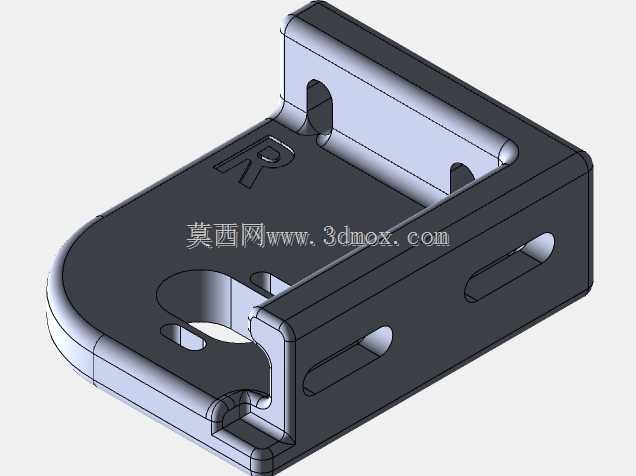

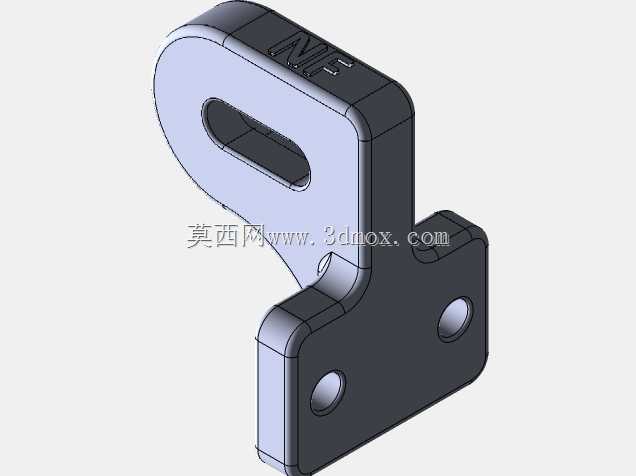

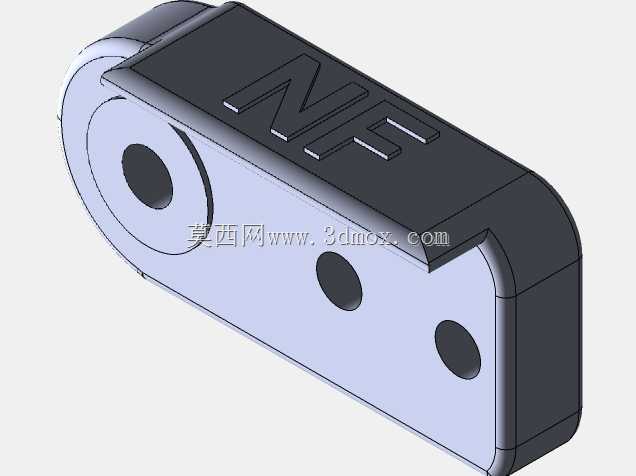

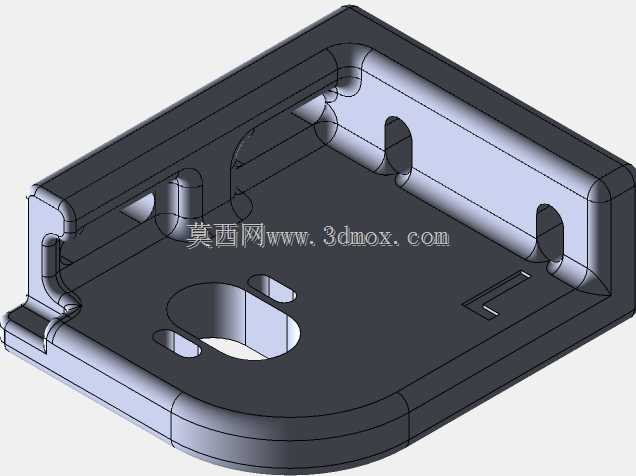

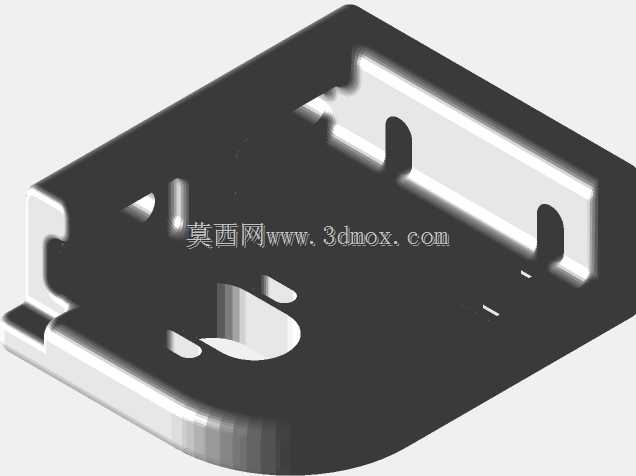

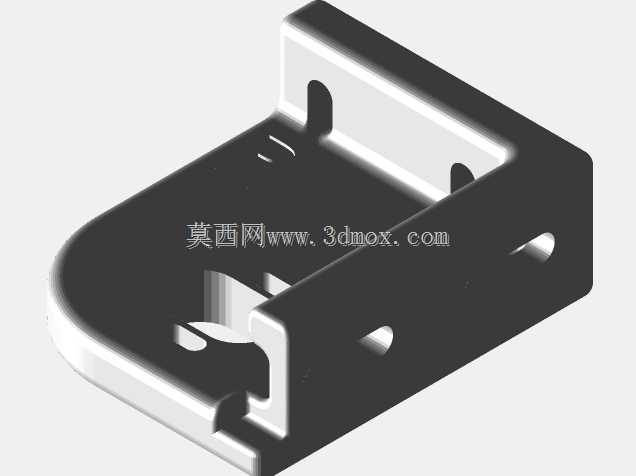

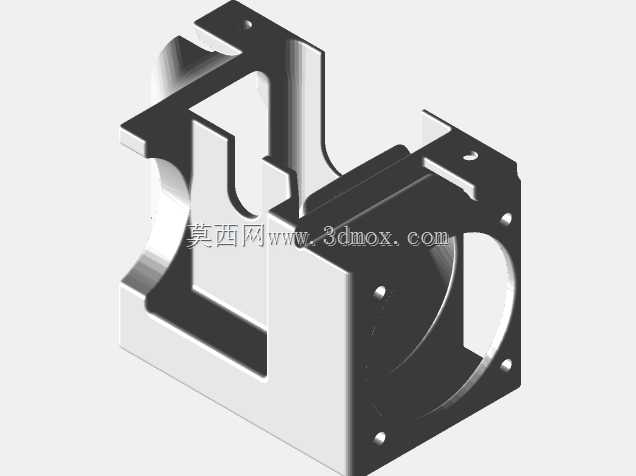

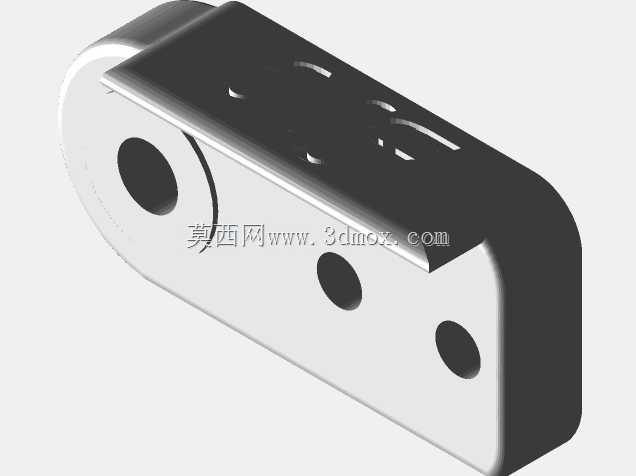

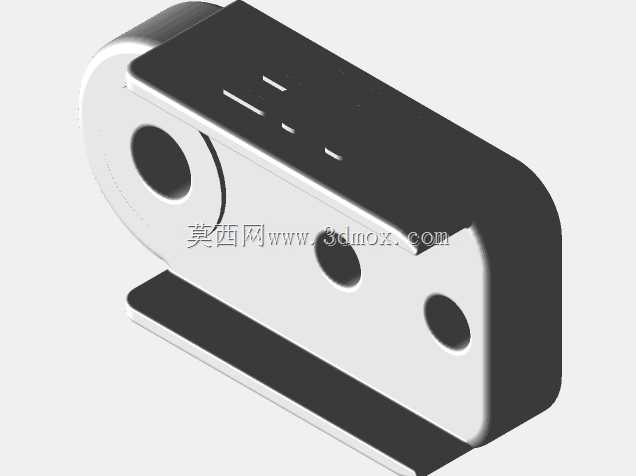

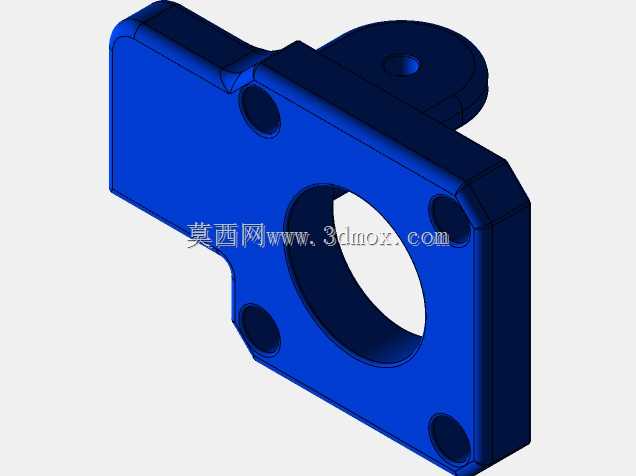

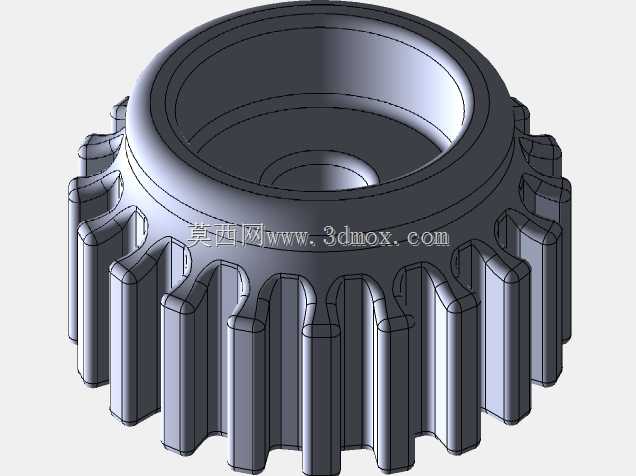

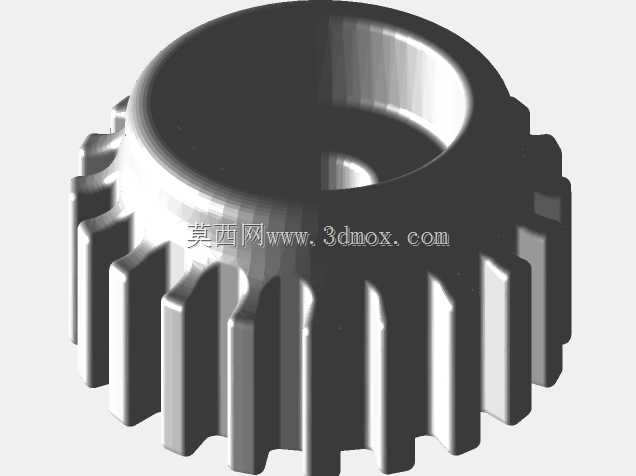

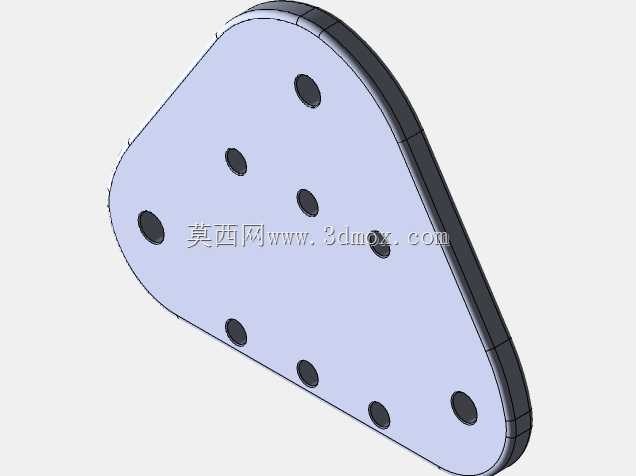

惰轮轴承支架与电机安装座的适配设计,是围绕双铝型材床身的布局重新调整的,惰轮支架的轴承安装位采用过盈配合设计,过盈量控制在0.05mm,安装623ZZ标准轴承时无需额外打胶固定,就能保证同步带传动过程中惰轮无径向窜动,同时支架侧面预留了同步带张紧的调节槽,调节行程达到15mm,不用拆卸整个支架就能完成同步带张紧度的调整,日常维护的便利性提升明显。电机安装座的止口尺寸严格匹配42步进电机的安装基准,止口深度2mm,能保证电机输出轴与同步轮的同轴度,避免传动过程中出现同步带跳齿、传动噪音过大的问题。

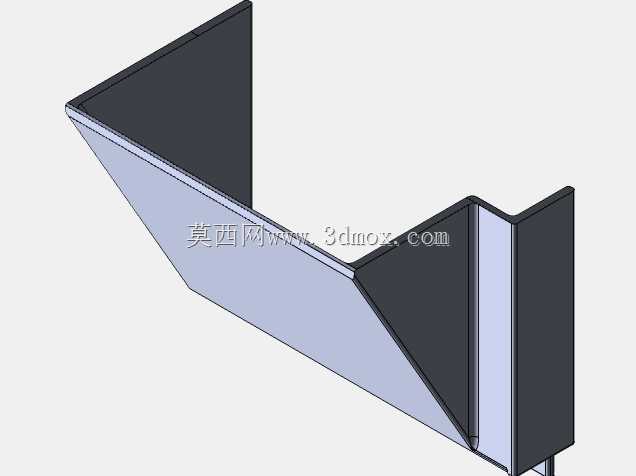

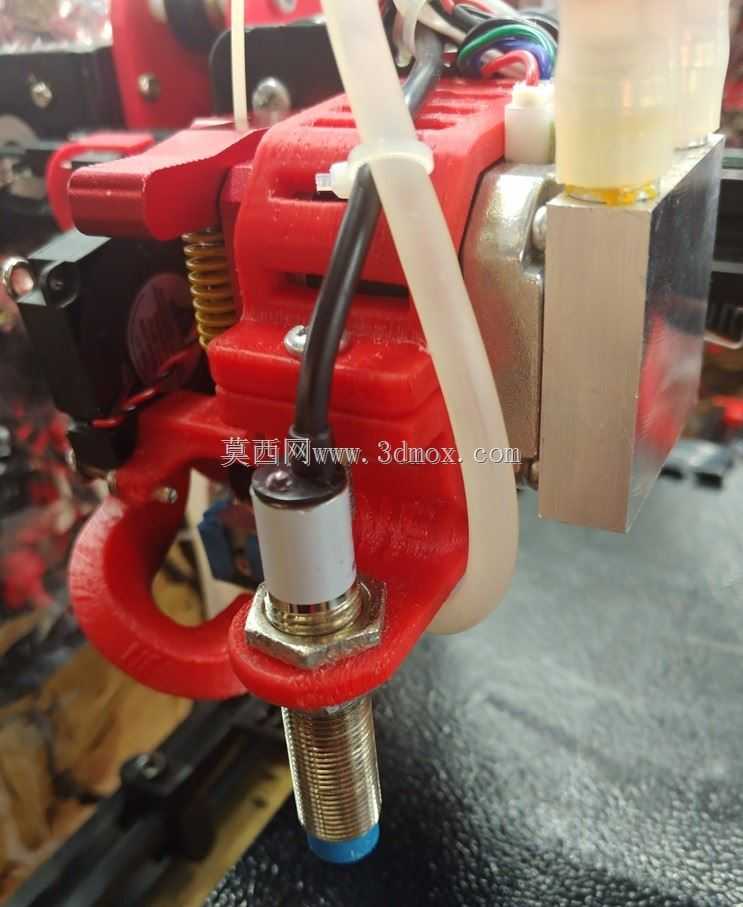

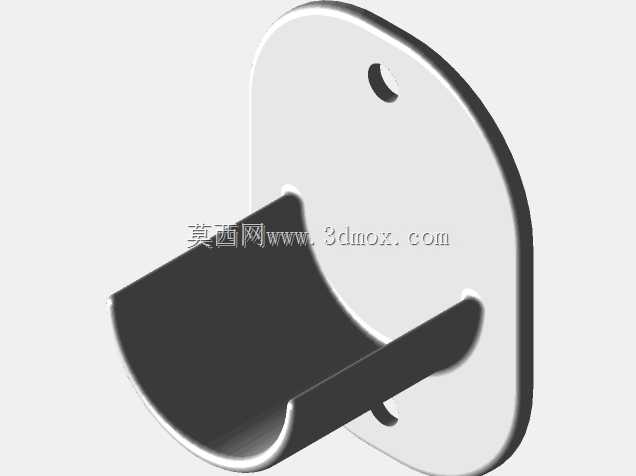

零件的走线与护罩结构也做了针对性优化,挤出头位置的线缆固定座设计了理线卡槽,能将加热棒线、热敏电阻线、限位开关线统一收纳在卡槽内,避免打印过程中线缆随挤出头移动剐蹭到打印工件,同时护罩的通风孔位置对准挤出头散热风扇的出风方向,不会阻挡散热风道,保证热端冷端的散热效率,避免出现冷端温度过高导致的丝料提前软化、堵头问题。
从实际打印适配的角度来说,这套零件的壁厚设计统一控制在2.5mm以上,受力位置的筋条厚度达到3mm,采用ABS材料打印时能满足设备长期运行的强度要求,毕竟ABS的耐热温度更高,在挤出头附近的高温环境下不会出现受热软化形变的问题;如果采用PLA材料打印,仅建议用于非高温区的结构件,比如床身外侧的护罩、走线固定座这类远离热端的零件,靠近热端的受力件如果用PLA打印,长期在50℃以上的环境下工作容易出现蠕变,导致安装位偏移、配合间隙变大。
安装边界方面,所有零件的安装孔位都做了0.2mm的间隙补偿,适配FDM打印的尺寸误差,只要打印时的尺寸收缩率控制在常规范围内,不需要额外打磨就能直接装配;零件的外形尺寸完全控制在Tronxy X3机型的220220240mm成型尺寸范围内,用户可以直接用自己的设备打印替换件,不需要借助更大成型尺寸的设备。部分零件的局部结构预留了优化空间,比如挤出支架的风扇安装位可以兼容3010和4010两种规格的散热风扇,用户可以根据自己手头的配件灵活选择,不需要重新修改模型。
在实际应用场景里,这套零件不仅可以用于Tronxy X3机型的原厂件替换、设备改装升级,对于刚接触FDM设备改装的结构设计从业者来说,也可以作为直驱挤出结构、双支撑床身设计的参考案例,理解桌面级增材制造设备在结构设计时需要兼顾的刚性、装配便利性、维护成本等多维度的平衡,避免设计出看起来参数好看但实际装配困难、日常维护麻烦的结构。
