3D打印电机适配Dremel轴人字齿轮箱组件

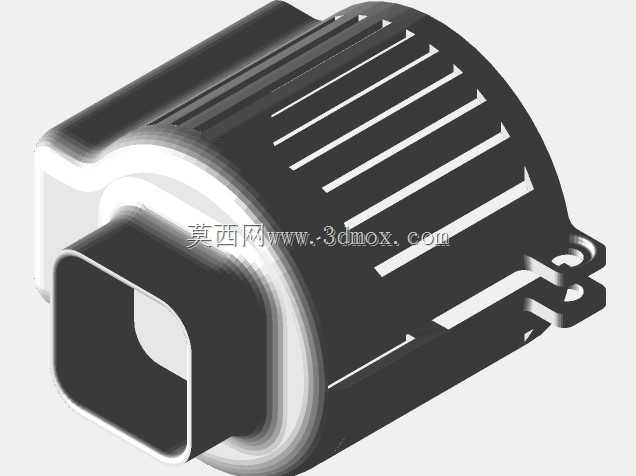

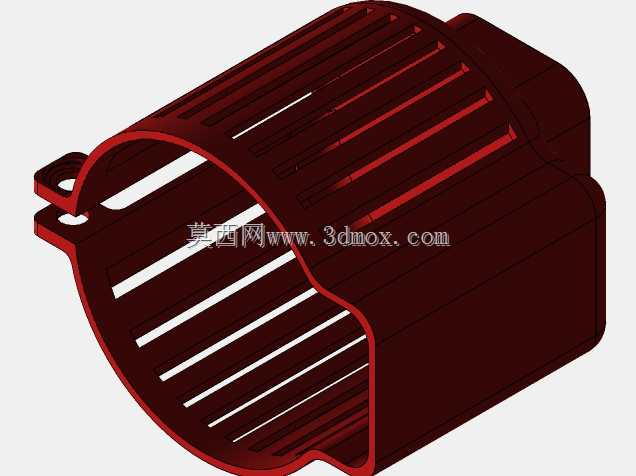

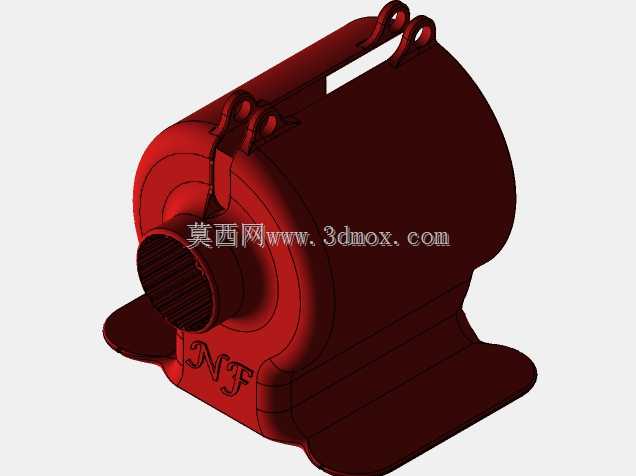

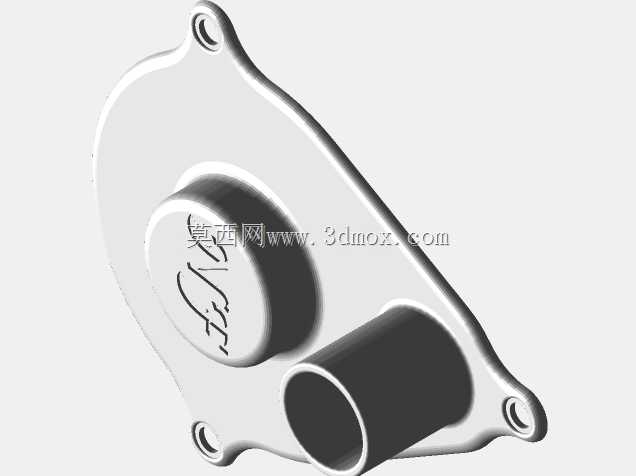

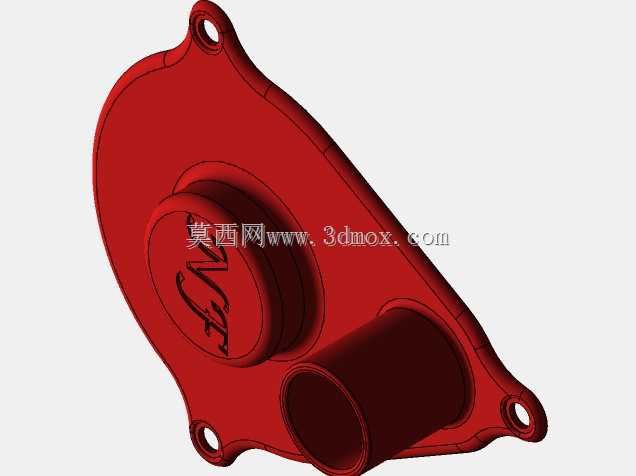

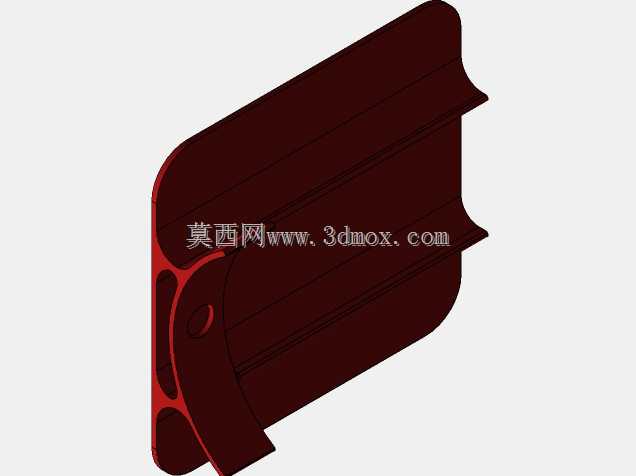

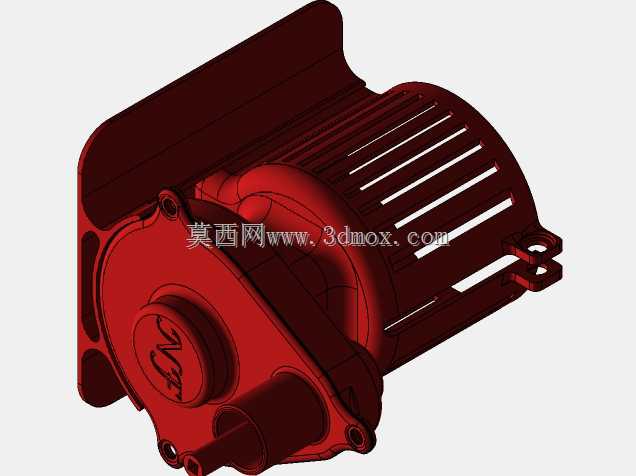

　　在桌面级工具改装与小型动力传输场景中，旧无刷钻电机的二次利用一直是DIY爱好者与小型设备开发者的常见需求，这类电机普遍自带花键输出轴，无法直接匹配Dremel类柔性轴的接口标准，常规的转接方案要么存在同轴度偏差导致高速抖动，要么传动比固定无法适配不同的作业转速需求，这组3D打印的适配组件正是针对这一实际工程痛点开发，包含直连1:1适配结构与人字齿轮增速箱两个独立功能单元，可根据实际使用场景灵活选择装配。从实际安装边界来看，组件整体采用侧置安装耳的布局，安装耳上预留的定位孔可直接匹配常见的桌面工具支架安装孔位，主体外壳一侧设计有平行格栅式散热结构，可在齿轮箱高速运转时引导空气流经壳体表面带走热量，

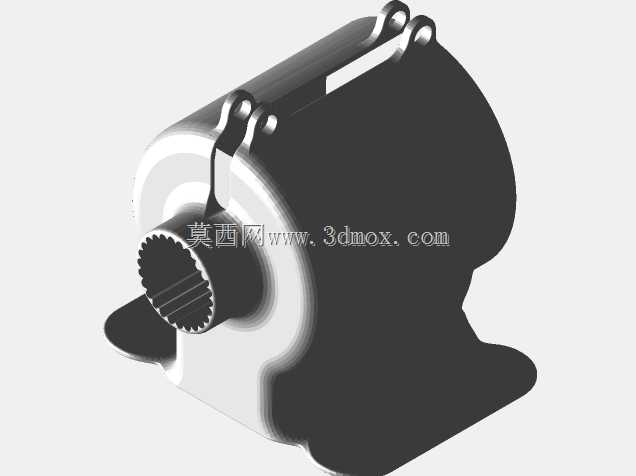

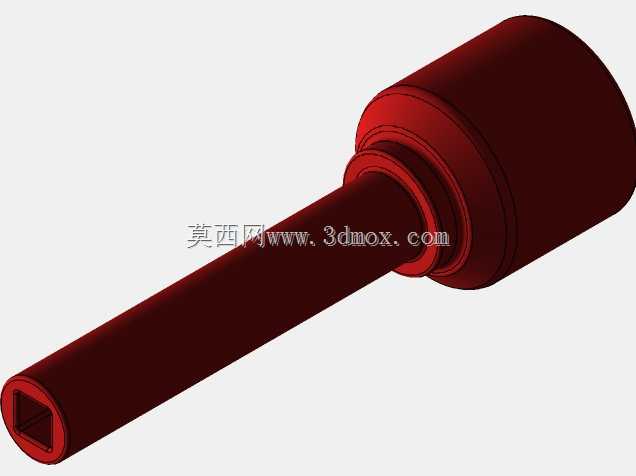

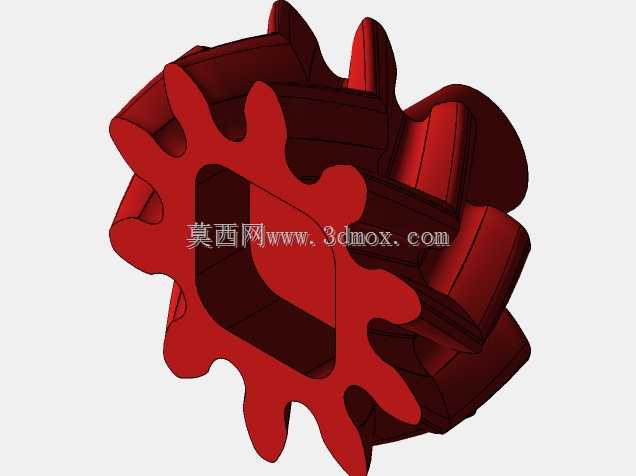

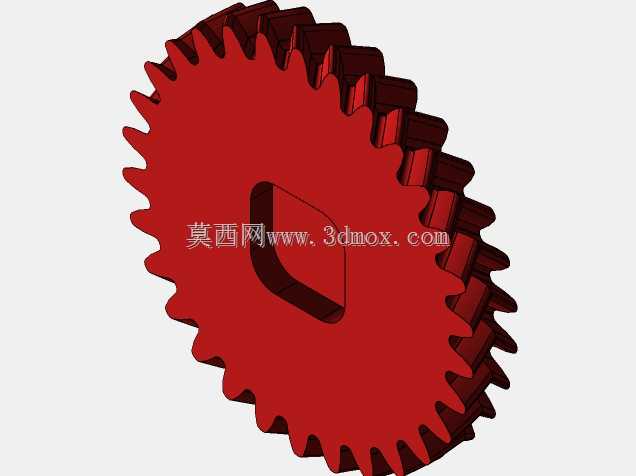

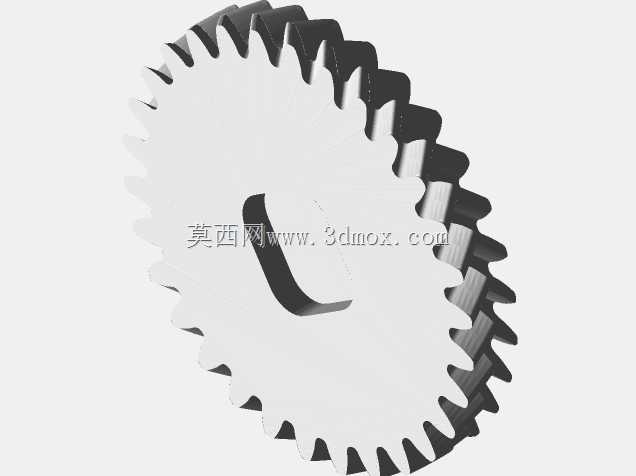

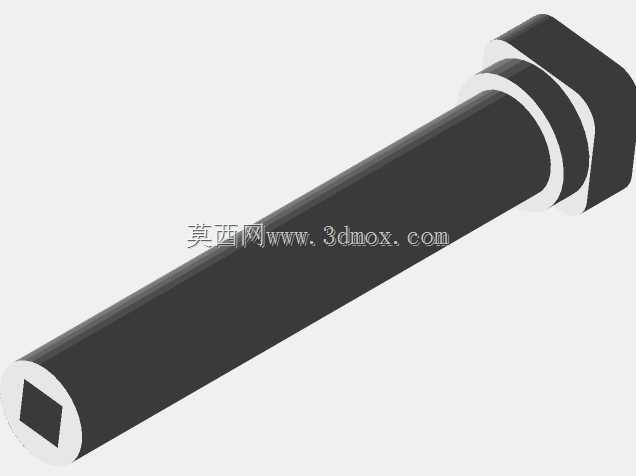

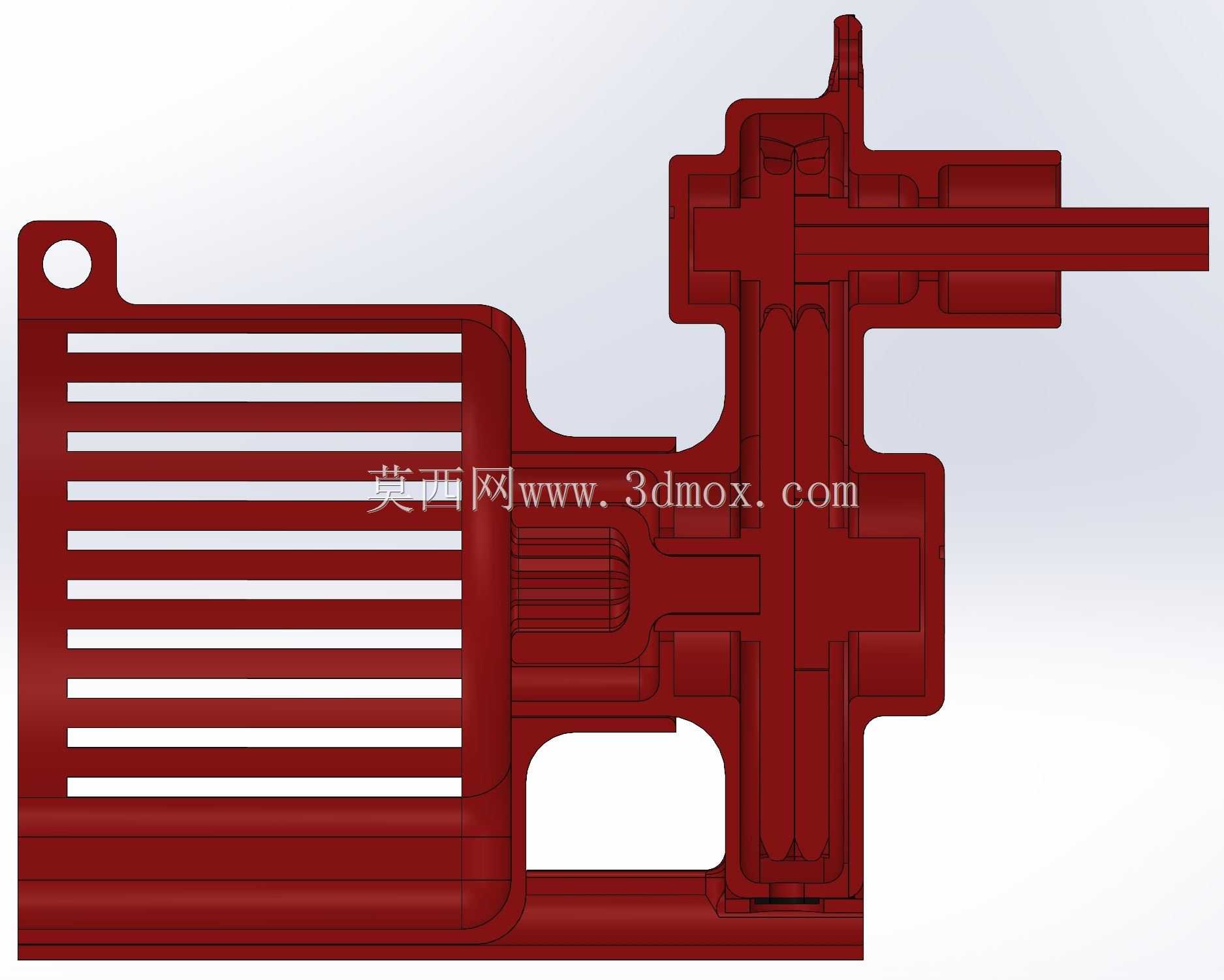

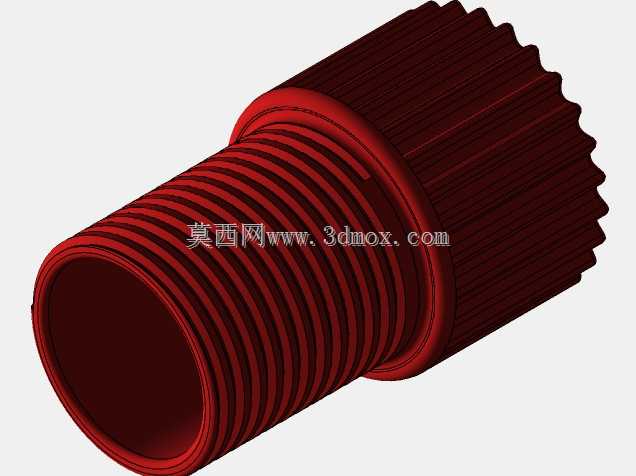

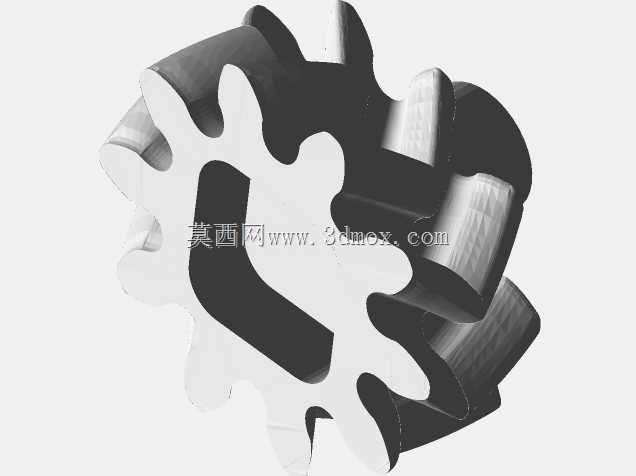

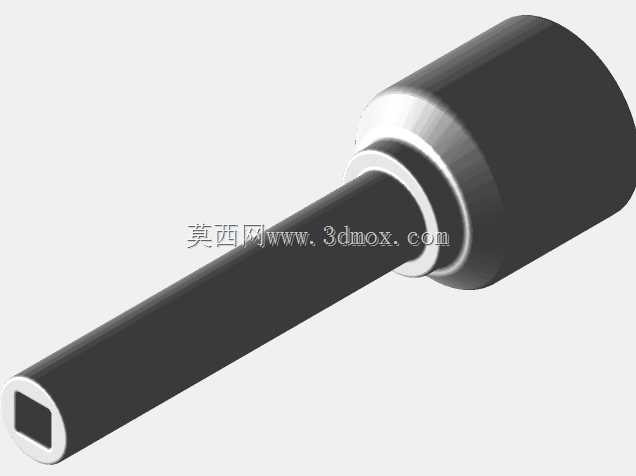

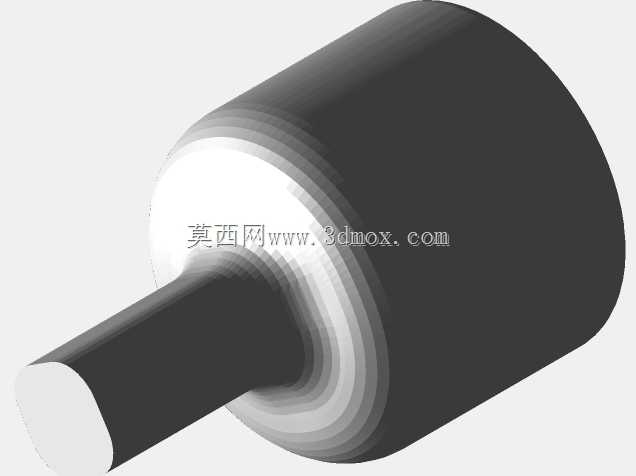

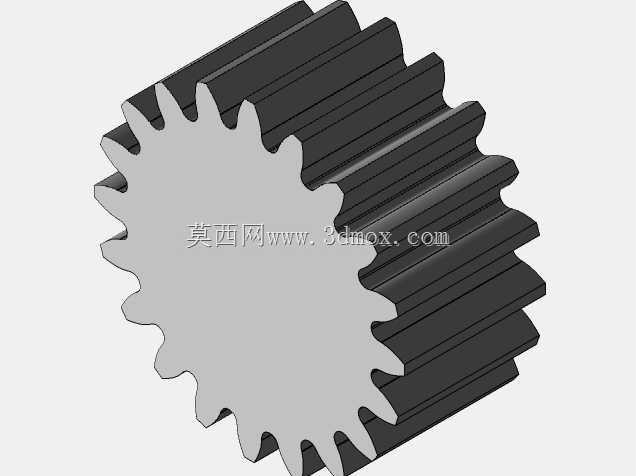

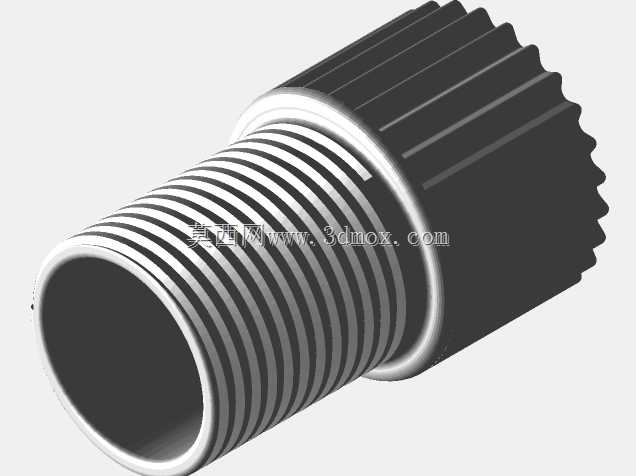

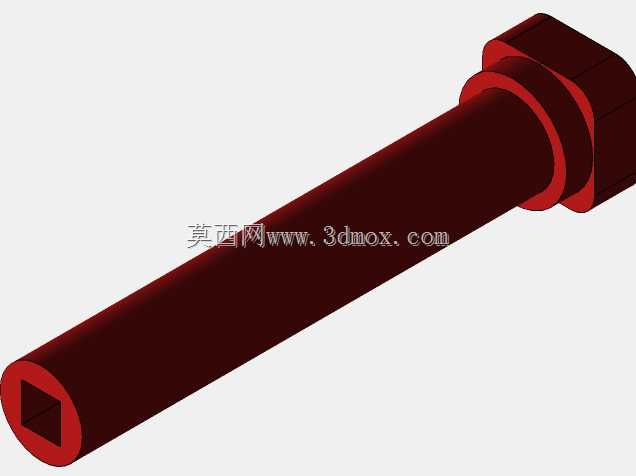

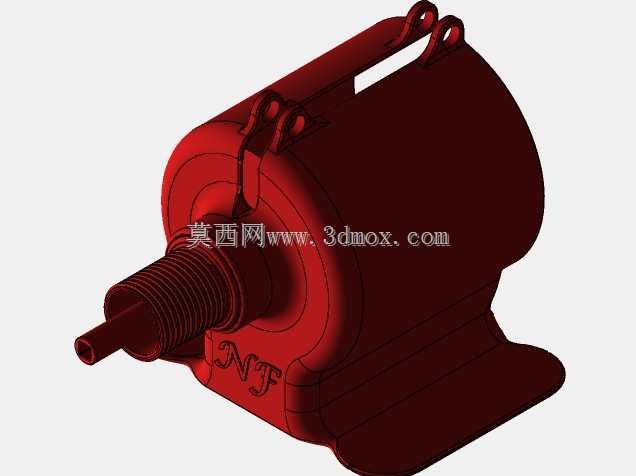

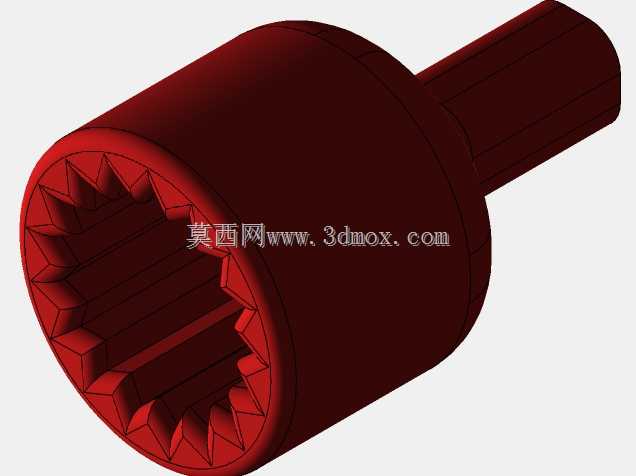

　　避免PLA或ABS材质在持续高负载下出现热变形；齿轮箱侧的输出轴端做了同轴止口设计，与Dremel柔性轴的连接端配合时可保证径向跳动量控制在0.1mm以内，避免高速运转时的偏心抖动。两个功能单元的设计逻辑完全围绕旧花键轴电机的适配展开，直连1:1适配单元直接在输入端做了与电机花键匹配的内花键槽，输出端直接复刻Dremel轴的标准对接接口，不需要额外增加传动零件，装配后整体传动效率可达95%以上，适合对扭矩输出要求高、不需要增速的打磨、钻孔作业场景；人字齿轮箱单元则采用了人字齿轮传动结构，相比直齿轮传动，人字齿轮的啮合重合度更高，传动过程中轴向力可相互抵消，在高转速下的噪音与振动表现远优于常规直齿轮增速结构，

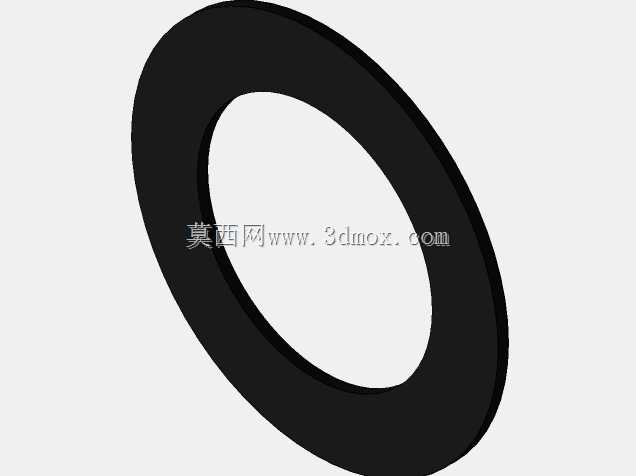

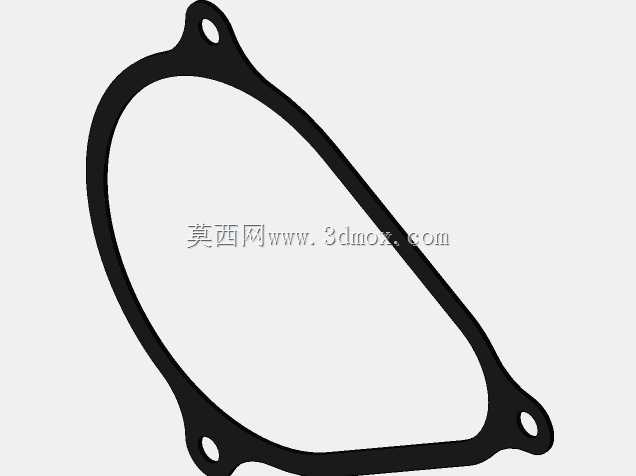

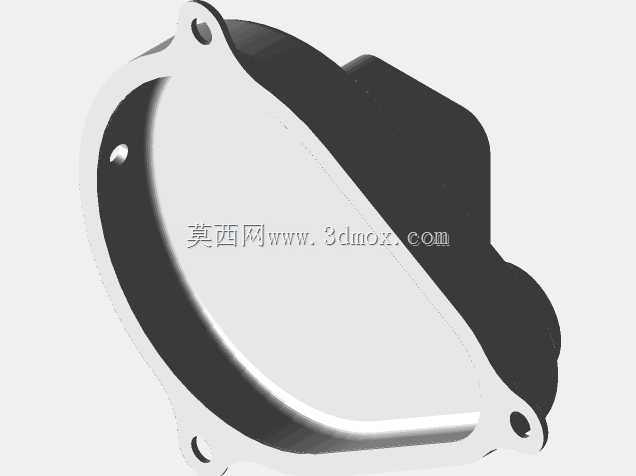

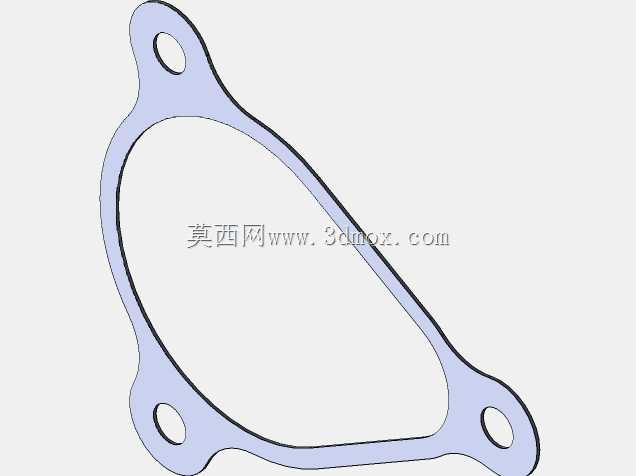

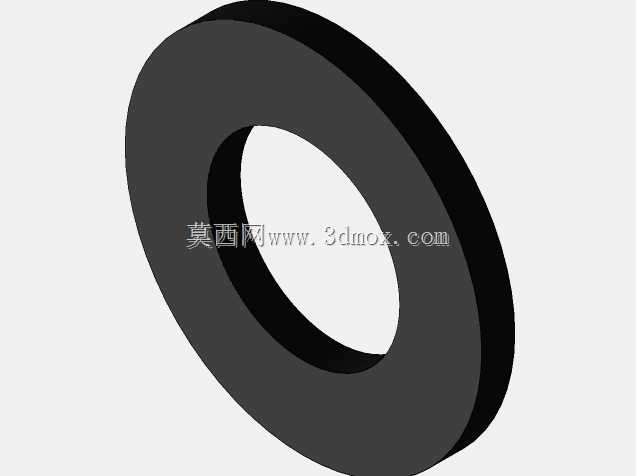

　　可将电机的输出转速提升至适配Dremel工具作业的高转速区间，测试中输出端转速可突破十万转，完全能满足精细雕刻、抛光类作业的转速要求。设计过程中采用自顶向下的建模思路，先确定整体安装边界、输入输出轴的同轴度要求、齿轮传动的中心距参数，再拆分各个零件的结构细节，这种设计方式的优势在于后续调整适配不同尺寸的电机或柔性轴时，只需要修改顶层的布局参数即可同步更新所有关联零件的尺寸，不需要逐个零件调整配合关系，对于需要迭代改型的适配类结构来说，能大幅减少建模与改型的工作量。两个组件的转动部位均预留了标准轴承的安装位，可直接压入常规微型深沟球轴承，避免3D打印的轴孔直接配合出现的磨损快、同轴度差的问题；齿轮箱的密封件可采用TPU材质打印，

　　装配后可阻挡打磨作业产生的粉尘进入齿轮啮合区域，延长齿轮组件的使用寿命，所有结构件均可采用常规ABS耗材打印，不需要特殊的工程级3D打印设备，普通桌面级FDM打印机即可完成制作。在档位配置上，齿轮箱单元预留了多组齿轮安装位，可通过更换不同齿数的啮合齿轮调整传动比，适配不同的作业转速需求，不需要重新制作整个箱体结构；输入端的内花键结构可根据不同型号旧钻电机的花键参数快速调整尺寸，不需要改动整体的箱体与输出端结构，适配灵活性较强。实际装配时需要注意，人字齿轮的啮合间隙需要控制在0.05-0.1mm之间，间隙过大会导致高速运转时出现冲击噪音，间隙过小则会增加转动阻力，甚至导致齿轮卡滞；轴承安装位的打印精度需要保证H7的配合公差，压入轴承后不应出现松旷或过紧导致的轴承转动卡滞问题；散热格栅的打印方向应顺着气流方向设置层纹，避免层间结合力不足导致格栅在振动下断裂。
