高压釜转运配套桥架气动吸收装置

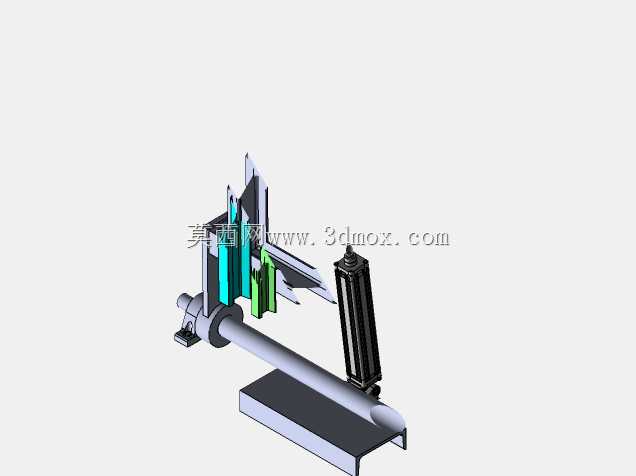

　　安装时需要保证悬臂轴线与高压釜进料口、转运车停靠位的中心轴线重合，同轴度偏差需要控制在2mm以内，避免后续桥架伸出后出现卡滞或者对接错位的问题。装置的核心执行部件采用标准气缸作为动力源，气缸平行布置在悬臂侧方，通过连接角座与桥架主体实现刚性连接，气缸的行程根据转运车停靠位与高压釜进料口之间的常规间距设定，可覆盖1.2米到1.8米的对接距离范围，当转运车停靠到位触发位置传感器信号后，气缸活塞杆伸出，带动桥架主体沿着悬臂上的线性导轨向前滑动，直到桥架前端的导向卡口与转运车的出料端完全嵌合，同时桥架尾端的密封挡边贴合在高压釜进料口的端面上，形成完整的封闭输送通道，此时即可启动转运车的卸料机构，物料沿着桥架的导向斜面滑入高压釜内部，在化工、新材料生产车间的高压釜工段，物料从转运车输送至高压釜进料口的衔接环节，一直是容易出现物料撒漏、定位偏差、对接效率低的痛点，这套桥架气动吸收装置正是针对该场景开发的工位衔接辅件，核心作用是在转运车与高压釜进料端之间，完成柔性对接、物料导向承接以及到位后的位置锁止，替代传统人工对接桥架的操作模式，降低操作人员在高压釜周边高温、带压作业环境下的停留时长，同时提升物料转运的对接精度，减少物料在转接过程中的遗撒损耗。从结构设计逻辑来看，整套装置采用卧式悬臂承载作为主体受力框架，底部设置整块安装底板作为整个机构的安装基准，底板上预留的安装孔位可直接通过膨胀螺栓或者焊接方式固定在高压釜进料侧的混凝土基础或者设备钢平台上，

　　整个对接过程无需人工辅助对位，单次对接动作耗时不超过8秒。桥架主体采用分段式结构设计，与气缸连接的驱动段采用加厚钢板焊接成型，保证动力传递过程中的结构刚性，避免长期往复动作出现结构变形；与物料直接接触的承接段采用可拆卸的耐磨衬板设计，衬板通过沉头螺栓固定在桥架基体上，当衬板出现磨损或者物料粘附残留时，可直接拆卸更换或者清理，无需拆解整套机构，降低日常维护的工作量。桥架两侧设置有高度可调的挡边，可根据转运物料的粒径、堆积密度调整挡边的伸出高度，防止物料在滑落过程中从桥架两侧溢出，挡边的调整范围在50mm到150mm之间，可适配颗粒状、粉状以及小块状的多种物料输送需求。在悬臂的两端设置有行程限位块，限位块表面加装聚氨酯缓冲垫，

　　当桥架伸出到最大对接位置或者回缩到初始停放位置时，缓冲垫可吸收气缸动作到位时的刚性冲击，避免金属部件直接碰撞产生噪音以及结构疲劳损伤，同时限位块的位置可根据现场实际的对接距离进行微调，适配不同型号高压釜、不同规格转运车的对接需求。装置的气动回路配置有节流调速阀，可根据现场实际的对接节奏调整气缸的伸出与回缩速度，避免动作速度过快导致桥架与对接端发生刚性撞击，也可防止速度过慢影响整个工段的作业节拍；同时回路中设置有气动锁止阀，当桥架伸出到位后，锁止阀会自动锁闭气缸的气路，即使车间出现临时断气的情况，桥架也不会因为自重或者物料的挤压出现回缩移位，保证对接过程的安全性。从安装边界来看，整套装置在初始回缩状态下的总长度不超过2.2米，

　　宽度控制在0.8米以内，安装底板距离地面的高度可根据高压釜进料口的实际高度，通过在底板下方加装调整垫铁进行微调，调整范围在0到200mm之间，不需要对现场的平台基础做大规模改造，适配现有多数高压釜生产工段的改造升级需求。在日常使用过程中，只需要定期给线性导轨添加润滑脂、检查气缸密封件是否存在漏气、清理桥架承接面上的物料残留即可，整套机构没有复杂的传动部件，故障率低，可长期在车间多粉尘、有一定环境温度的工况下稳定运行。相较于传统的固定式对接桥架，这套气动驱动的吸收装置可在非卸料时段自动回缩到高压釜侧方的停放位，不会占用转运车的通行通道，也不会影响高压釜端盖的开合操作以及设备的日常检修作业，有效解决了传统固定桥架挤占操作空间、对接适配性差的问题。
