移动模具车用集成式推进器轮结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693047
  • 移动模具车用集成式推进器轮结构

  在车间模具转运场景里,移动模具车的行走轮组长期要承受重载、频繁启停以及车间地面残留切削液、铁屑带来的磨损考验,这款推进器轮就是针对这类工况做的集成化设计,没有采用传统轮体加外置轴承座的分体装配方案,而是把轴承承载结构直接集成在轮体的安装位上,减少了装配环节的累计公差,也避免了分体结构在长期受冲击载荷后出现的连接螺栓松动、轴承座错位的问题。从结构上看,轮体一侧带有限位挡边,这个挡边的作用是在轮组沿导轨或者地面预设导向槽行走时,限制轮体的轴向窜动,不需要额外加装导向挡轮,就能保证模具车在直线转运过程中不会出现跑偏,尤其是在转运重量较大的注塑模具、冲压模具时,轮体的轴向定位精度直接影响到模具对接工位的准确性,要是轮组窜动量大,模具在推上工位台的时候很容易出现磕碰,损伤模具的定位销或者分型面。

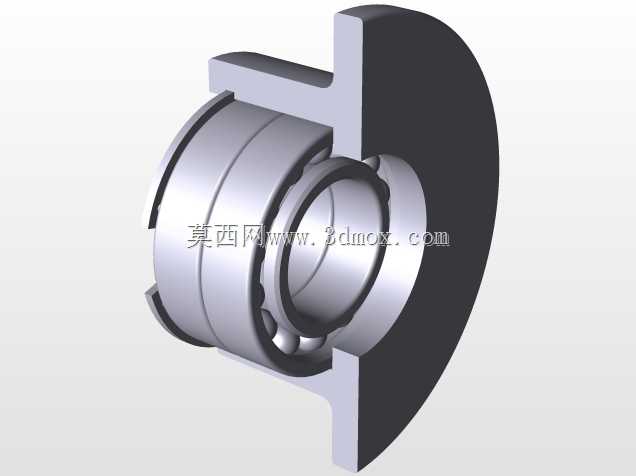

  轮体内部集成的是深沟球轴承结构,轴承的内圈直接和轮轴配合,外圈和轮体的安装孔过盈配合,这种设计把轴承的承载宽度做了最大化利用,相比同尺寸的外置轴承座结构,集成式的轴承跨距更大,能承受的径向载荷更高,同时也能承受一定的轴向载荷,刚好匹配模具车在转弯或者受到侧向推力时的受力情况。轮体的外缘做了加厚处理,厚度比普通脚轮的轮缘厚出近三分之一,因为车间里的模具车经常会经过地面的焊缝、轨道接缝甚至是散落的小铁屑,加厚的轮缘可以避免硬物硌伤轮体表面,也能减少长期滚动后的磨损量,延长轮组的更换周期。

  安装边界上,这款推进器轮的轴向安装尺寸是从轮体外侧挡边到内侧轴承端面的距离,设计的时候已经预留了轮轴的锁紧螺母安装空间,不需要在车架上额外加工沉台来容纳锁紧结构,车架的安装板只需要按照轮轴的直径加工对应的通孔,再配做两个防转销孔就可以完成固定,安装流程比分体式轮组简化了近一半。轮体的挡边高度经过测算,刚好高出轮缘接触面5毫米,这个高度既可以起到导向防跑偏的作用,又不会因为挡边过高在经过地面凸起时出现卡滞,要是挡边做的太高,当车间地面有轻微凸起或者残留的焊渣时,挡边会先碰到障碍物,把轮体别住,反而影响行走顺畅度。

  从实际使用的角度看,这种集成式推进器轮的转动阻力比分体结构小很多,因为少了轴承座和轮体之间的装配误差,轴承的同轴度更高,滚动的时候不会出现偏磨,工人推动重载模具车的时候需要的推力更小,长时间转运作业的劳动强度也能降低。另外,轮体的轴承位置做了内置的密封间隙,虽然模型里没有画出密封件,但结构上预留了毡圈油封的安装槽,可以在后期装配的时候加装密封件,阻挡车间里的粉尘、切削液进入轴承滚道,避免轴承过早出现卡滞、异响的问题,这一点在机加工车间、模具装配车间的场景里尤其重要,这类车间的地面环境相对复杂,要是轴承没有密封防护,往往用不到两三个月就会因为进铁屑出现损坏。

  设计的时候还考虑了轮体的受力分布,轮缘的承载面做了微弧处理,不是完全的平面,这样轮体和地面接触的时候是面接触而非线接触,压强分布更均匀,不会因为局部应力过大导致轮体压痕或者地面涂层损坏,尤其是在环氧地坪的车间里,普通平轮长期重载行走很容易在地面压出凹痕,微弧面的设计可以把接触压强分散开,保护车间地面的同时也让轮体的磨损更均匀。轮体和轴承配合的位置做了卸荷槽,避免过盈装配的时候轴承外圈因为应力集中出现开裂,这个细节是很多普通轮组设计容易忽略的地方,不少廉价轮组在压装轴承的时候经常会因为安装孔边缘没有卸荷,导致轴承外圈崩裂,用不了多久就出现轮体晃动的问题。
