后盘式制动器卡钳拆装专用工具组

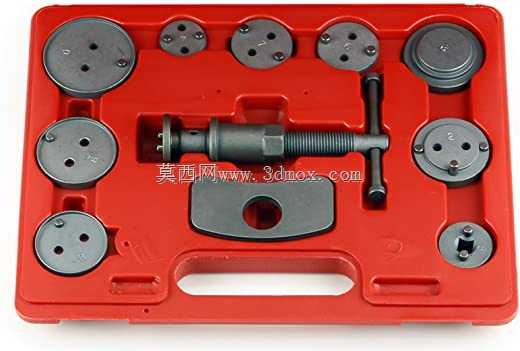

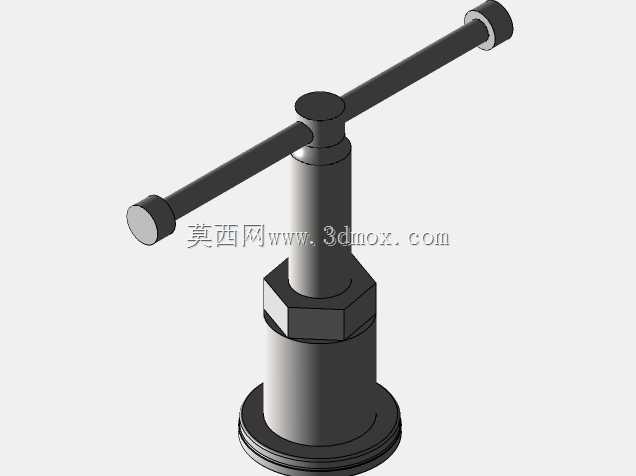

　　这套工具组主要面向乘用车辆、轻型商用车辆的盘式制动系统维保作业场景，在汽修门店的制动片更换、卡钳活塞回位、制动分泵维护工序中是核心作业工装，区别于通用汽修工具，整套组件完全匹配盘式制动器卡钳的结构特性，能避免维保过程中对卡钳活塞、密封件、制动盘端面造成非必要损伤。整套工具采用组套式收纳设计，红色硬质塑盒做了对应每个零件的仿形定位槽，拿取和归位都能快速对应，不会出现零件散落、错放的情况，适合移动维保、车间固定工位等多种作业环境使用。核心的推力组件采用梯形螺纹传动结构，转动操作手柄时能输出稳定的轴向推力，相比普通撬压、敲击的回位方式，推力方向始终与卡钳活塞轴线保持重合，不会出现活塞偏载导致的缸壁划伤、密封胶圈切损问题，

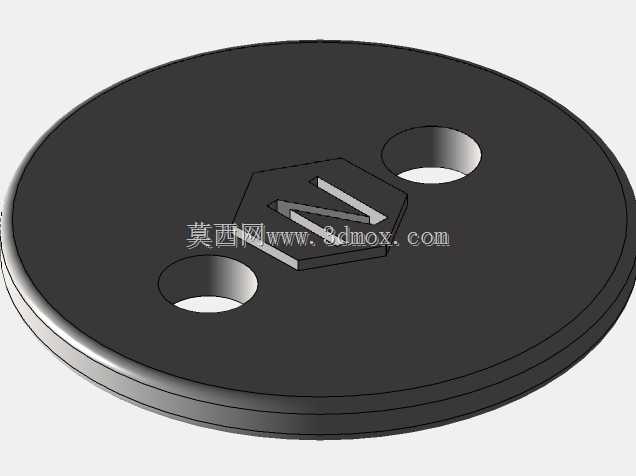

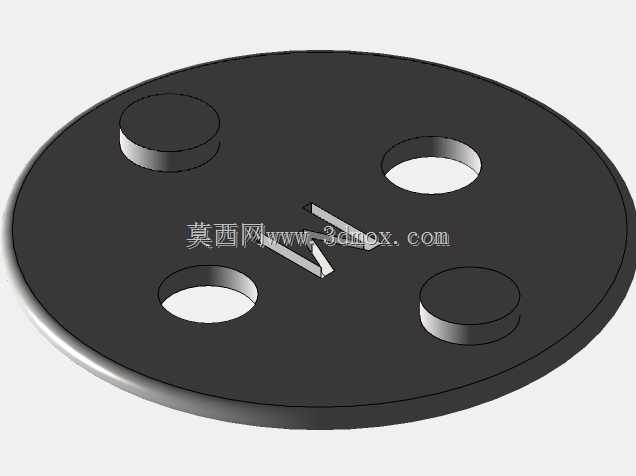

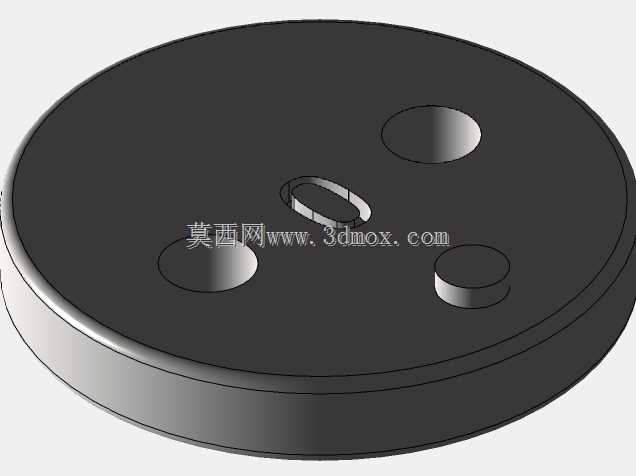

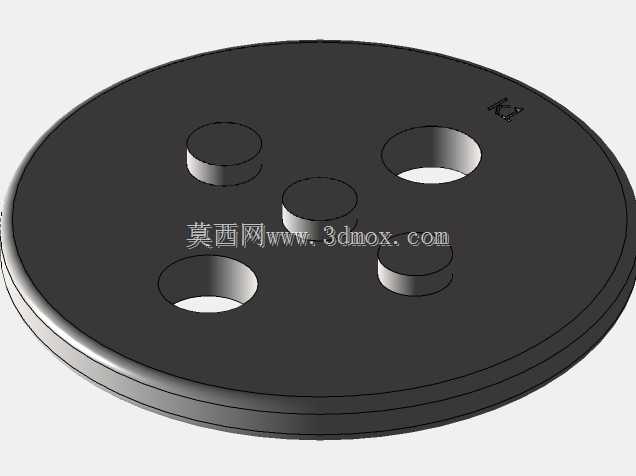

　　这也是这类专用工具相比通用工具最核心的设计优势。配套的多个适配盘覆盖了市面上绝大多数常见车型的卡钳活塞端面结构，不同直径的适配盘对应不同尺寸的制动分泵，带定位凸点的盘面能卡入活塞端面的凹槽，在推动活塞回位的过程中可以同步转动活塞，适配带驻车制动集成结构的后制动卡钳——这类卡钳的活塞需要边旋转边推进才能完全回位，普通平推工具根本无法完成这类作业。适配盘的厚度、凸点位置都做了对应量产车型的尺寸匹配，安装时凸点与活塞凹槽的配合间隙控制在合理范围，不会出现打滑、脱开的情况，作业过程中施力更稳定。整套工具的安装边界完全覆盖常规家用车到轻型商用车的后盘式卡钳尺寸范围，推力螺杆的有效行程满足常规维保中活塞完全回位的行程需求，

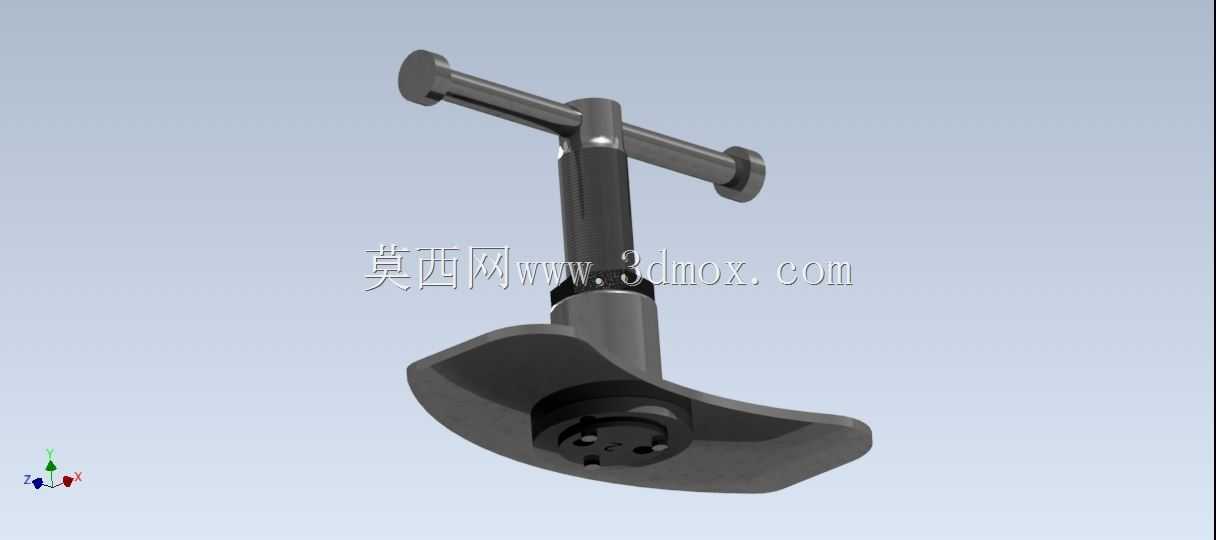

　　不需要额外加装接长杆就能完成全行程推进。设计过程中充分考虑了汽修作业的操作习惯，操作手柄的长度适配单手施力的力矩范围，不需要借助加力杆就能输出足够的回位推力，同时避免力矩过大导致的活塞、缸体损伤。配套的定位挡板可以卡在卡钳本体的凸台位置，为推力组件提供稳定的支撑反力点，不需要额外找支撑位置，也不会在施力过程中刮伤卡钳的安装支架表面。不同适配盘的直径从最小的单活塞小卡钳到较大尺寸的双活塞卡钳都有覆盖，盘面的孔位、凸点位置对应不同品牌车型的活塞端面特征，作业时只需要根据待修车辆的卡钳活塞尺寸选装对应适配盘，将推力组件与挡板、适配盘组装后对准活塞中心，匀速转动手柄就能平稳将活塞推回缸体内。在实际维保作业中，

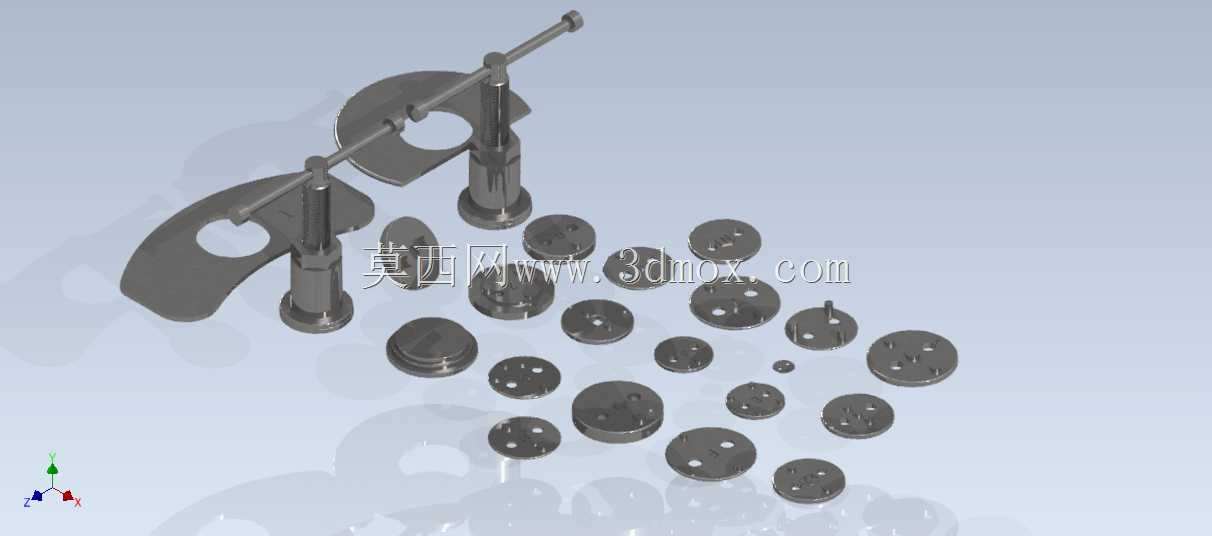

　　使用这套工具能大幅缩短后制动片更换的作业时间，同时能完全避免传统作业方式容易出现的活塞防尘套破损、缸壁拉伤、活塞偏磨等次生故障，降低维保过程中的零件损坏风险。整套工具的金属部件都做了表面防锈处理，适应汽修车间多油污、多水汽的作业环境，长期使用也不会出现锈蚀卡滞的问题，螺纹副的表面处理能保证长期反复使用后依然转动顺畅，不会因为油污、铁屑附着出现卡滞、咬死的情况。收纳盒的卡扣结构牢固，搬运过程中不会自行脱开，盒体的提手位置做了加厚处理，适合外出救援、上门维保等场景下的携带需求。对于三维建模从业者而言，这套工具的建模过程需要重点关注每个适配盘的凸点位置、直径参数与主流车型卡钳活塞的匹配关系，螺纹副的配合间隙要符合实际工装的传动精度，收纳盒的仿形槽要与每个零件的外形完全贴合，才能还原真实产品的装配关系与使用状态；建模时还要注意推力组件的同轴度设计，保证螺杆、适配盘、挡板的中心在同一条轴线上，这也是这套工具能实现平稳施力的核心结构要点，所有活动部件的运动行程要符合实际作业的活动范围，避免出现运动干涉、行程不足的问题。
