SMC MXP6-5精密导向气动滑台气缸结构

　　这款滑台气缸的核心应用场景覆盖3C电子装配、小型工件移栽、精密点胶工位这类对行程精度、负载稳定性有较高要求的自动化产线环节，区别于普通笔形气缸的单杆输出结构，带十字交叉导轨导向的滑台设计，从根源上规避了活塞杆受侧向力出现的杆体弯曲、密封件偏磨问题，在实际产线运行中，这类滑台常用来完成小行程的工件推送、定位挡停、夹具抬升动作，尤其是在空间局促的工装夹具内部，紧凑的本体尺寸不需要额外加装导向轴、直线轴承这类辅件，能大幅压缩夹具整体的设计体积。从功能特性来看，这款滑台采用双作用活塞驱动，缸体内部的活塞密封采用低摩擦阻力的异形密封圈，既保证了腔体的气压密封性，又能降低滑台运行的启动压力，在0.1MPa的低供气压力下就能平稳动作，

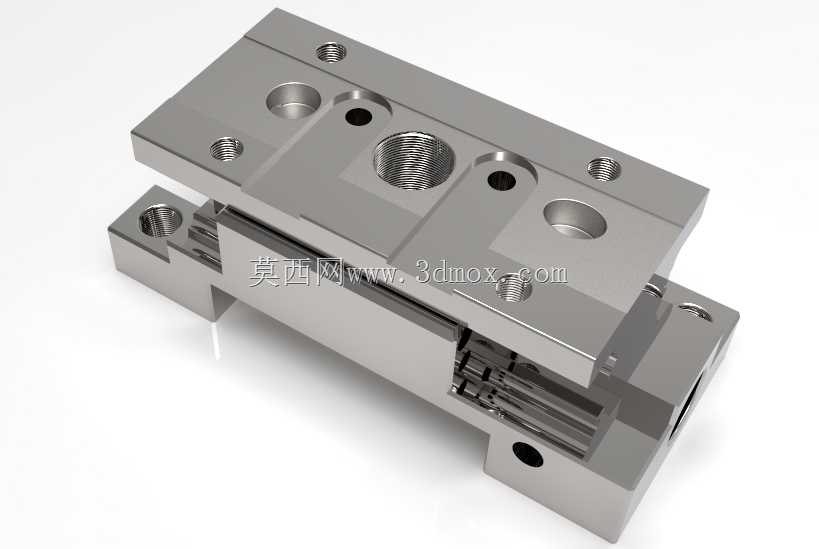

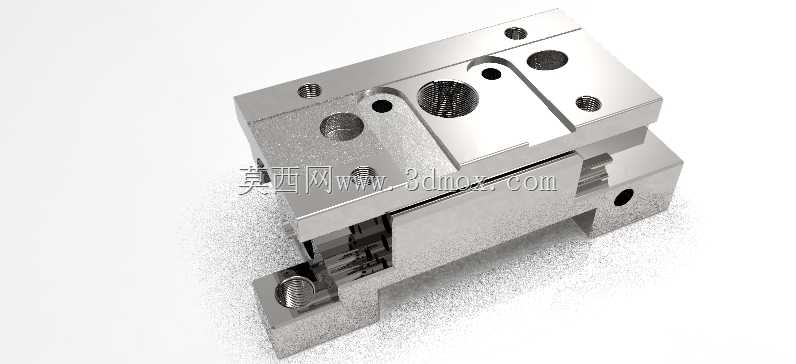

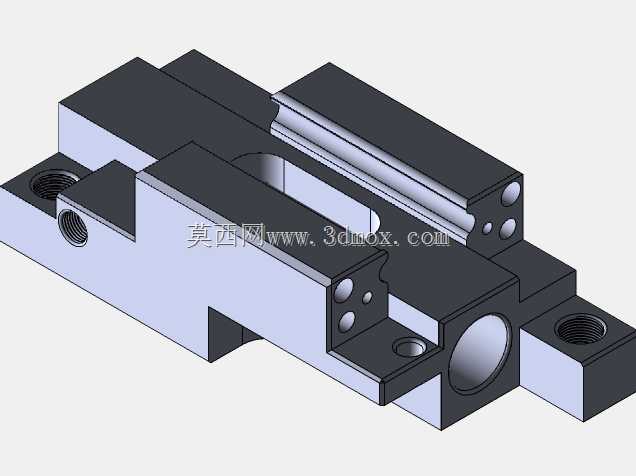

　　不会出现普通气缸低气压下的爬行卡顿问题；滑台的导向部分集成在缸体本体上，导轨滚道与缸体采用一体化加工成型，不存在拼接装配带来的累计误差，滑台台面的平面度、行程方向的直线度都能控制在微米级公差范围内，搭配缸体两端的可调缓冲螺钉，能在行程末端实现无冲击减速，避免高速动作时的工件磕碰、工位震动问题。设计思路上，这款滑台采用了缸体与导轨集成的模块化结构，没有采用传统气缸外加装直线导轨的拼接方案，将活塞腔、导轨安装位、进气孔、安装螺纹孔全部整合在同一根铝合金型材本体上，加工时一次装夹完成所有关键尺寸的铣削、钻孔、攻丝工序，既减少了装配环节的零件数量，又能保证各安装基准的位置度公差；活塞部分采用轻量化的铝合金材质，表面做硬质阳极氧化处理，

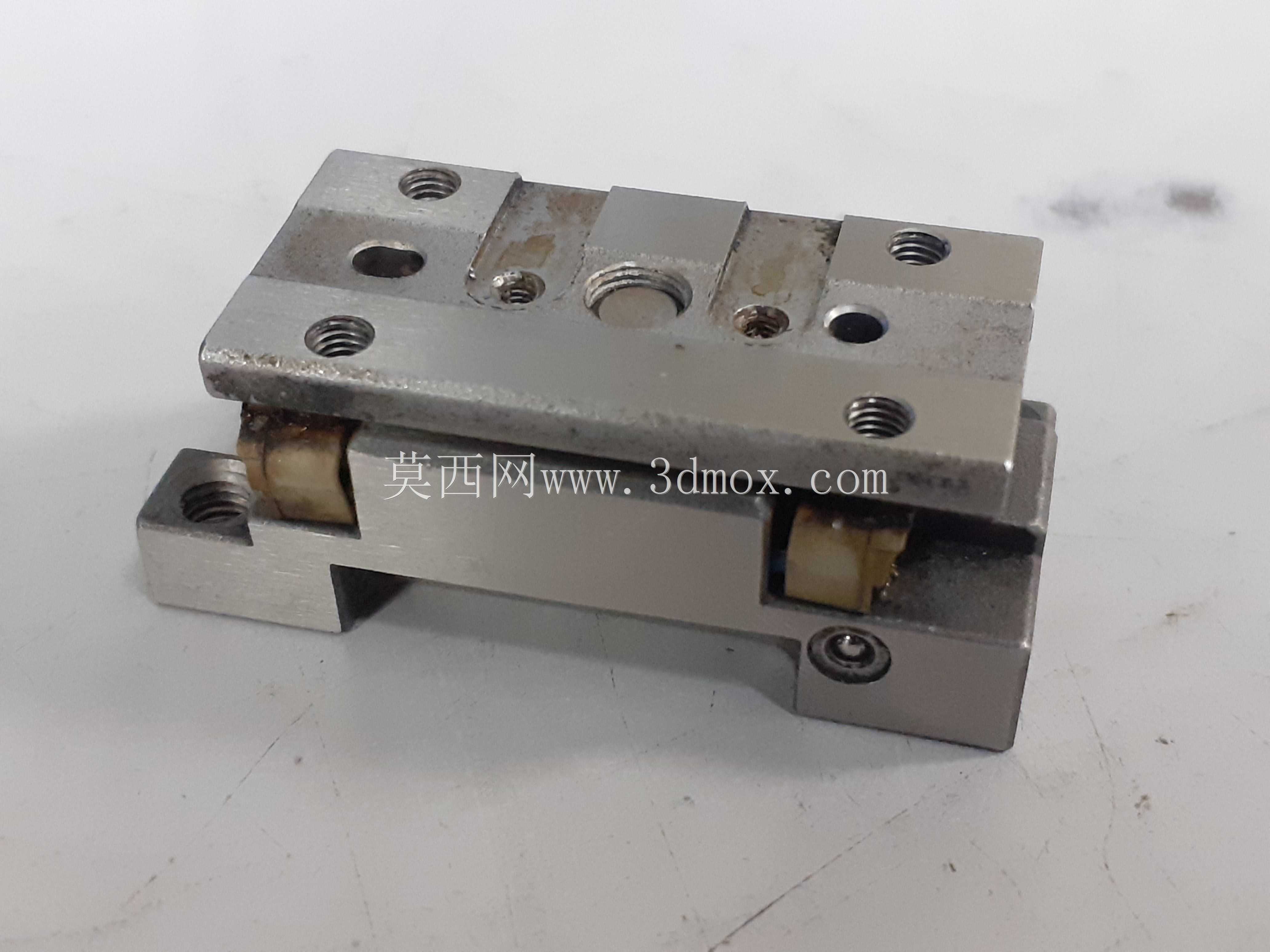

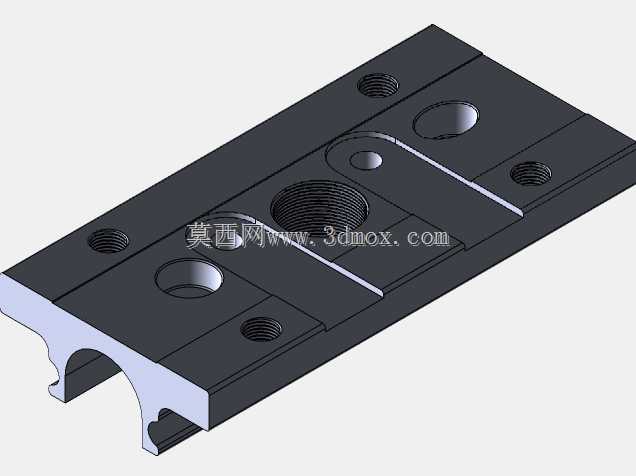

　　降低运动惯量的同时提升耐磨性能，活塞杆与滑台台面采用刚性连接，没有额外的浮动接头结构，避免了连接间隙带来的回程误差，缸体两侧的进气孔采用标准M5螺纹接口，能兼容市面上绝大多数的快插接头规格，不需要额外做转接件适配。外形尺寸与安装边界方面，这款6mm缸径规格的滑台，整体本体宽度控制在16mm以内，总长度随5mm行程做了紧凑化设计，本体高度不超过12mm，能嵌入到宽度20mm以内的狭小安装空间内；滑台台面上预留了两个M3的安装螺纹孔，孔位间距按照标准小型滑台的通用规格设计，能直接安装微型吸盘座、小型夹爪这类末端执行件，缸体底部同样预留了贯通的安装槽与定位销孔，既可以从底部用螺丝直接锁付在安装基板上，也能通过侧面的安装孔做侧装固定，

　　安装时不需要预留额外的维护空间，进气接头可以从缸体正面或者侧面接入，适配不同走管方向的布局需求；行程方向的两端极限位置预留了缓冲调节空间，调节缓冲螺钉时不需要拆卸周边的遮挡部件，用小号内六角扳手就能直接操作，日常维护时只需要定期在导轨滚道处涂抹少量低温润滑脂，不需要拆解缸体更换密封件，正常供气工况下的运行寿命能达到上千万次往复动作。在实际选型应用中，这类小行程精密滑台常用来替代传统的小型气缸加导轨的组合方案，尤其是在多工位转盘、小型检测设备这类空间紧凑的设备上，集成化的结构能减少设计时的零件选型数量，降低装配环节的调试工作量，滑台自带的导向结构能承受一定的侧向负载与扭转力矩，不需要额外设计导向支撑结构，对于需要频繁启停、短行程高速往复的工位，这种一体化滑台的运行稳定性远高于拼接式的执行机构，不会出现长期运行后导轨与气缸平行度偏差导致的卡滞问题。
