汽车盘式制动卡钳拆装调节专用工装结构

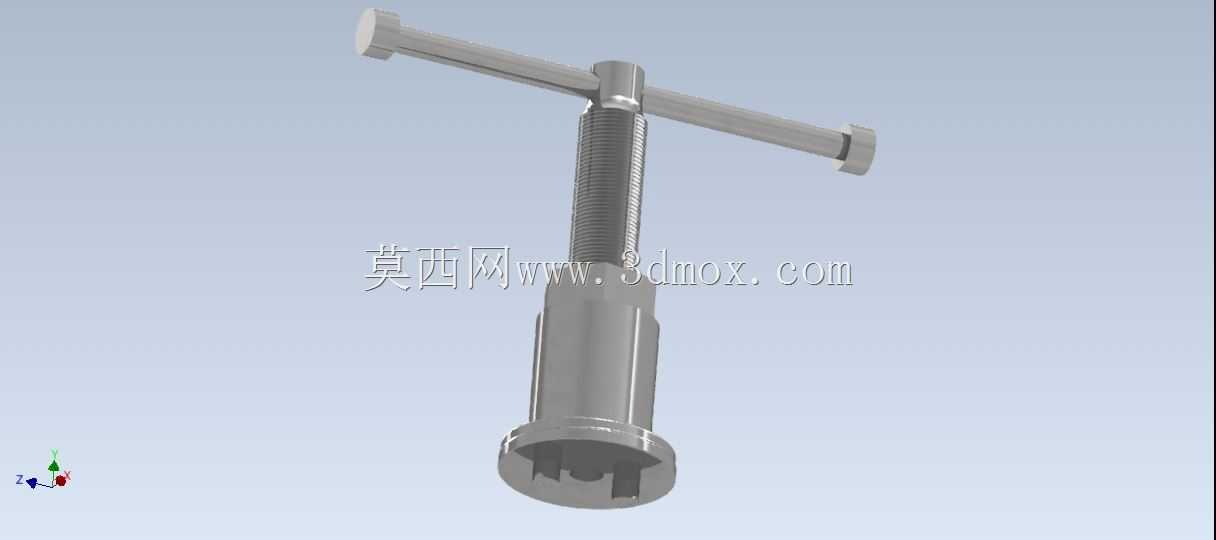

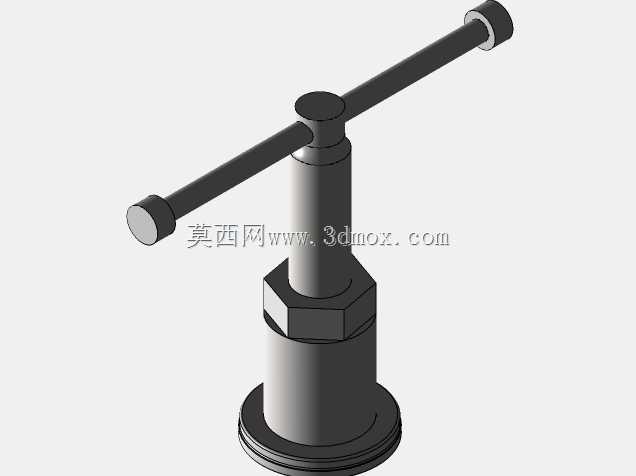

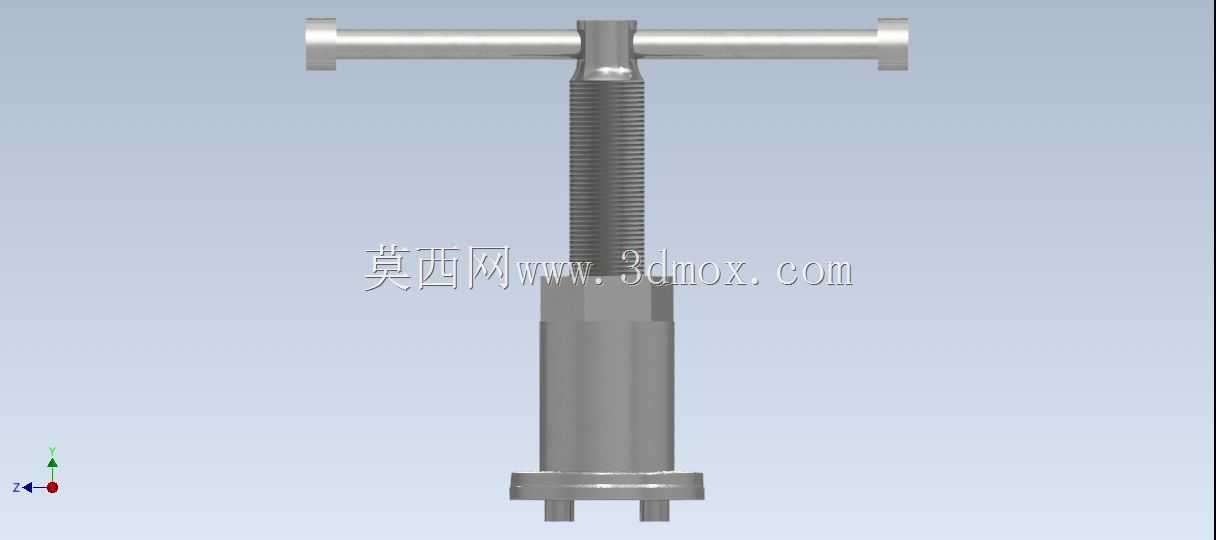

　　在乘用车、轻型商用车的盘式制动系统维保与装配环节，卡钳活塞的回位压紧操作一直是一线作业里容易出现操作偏差的工序，这款卡钳调节工装的结构设计，完全围绕该工序的实际作业痛点展开。日常维保作业中，更换制动片前需要将卡钳内的活塞平稳推回缸筒内部，若采用撬棍撬动、普通扳手顶压的方式，很容易造成活塞偏磨、缸筒内壁划伤、活塞防尘套破损的问题，严重时甚至会导致制动卡钳渗油、制动拖滞的故障，这款T型结构的调节工装，正是为了规避这类作业风险而设计。从结构功能来看，工装顶端的T型横杆采用等长对称设计，作业时操作人员可以双手同时施力，保证旋转力矩沿螺杆轴线垂直传递，避免单侧施力带来的偏载问题；中间段的梯形传动螺杆采用大导程设计，旋转过程中推进效率高，

　　同时具备良好的自锁性能，顶推到指定位置后不会因为活塞的回弹力出现反向退转的情况，作业过程中不需要额外的锁止结构辅助。工装底端的压头采用与卡钳活塞端面匹配的开槽结构，能够适配多数主流浮式卡钳的活塞端面卡位，压头端面做了平面度处理，与活塞接触时可以保证受力均匀，不会出现局部应力集中压坏活塞端面的情况。从安装适配边界来看，这款工装的螺杆有效行程覆盖了常规家用车到轻型商用车卡钳活塞的最大回位距离，不需要额外加装延长接杆就可以完成单活塞、双活塞浮式卡钳的活塞回位作业；压头的外径尺寸做了梯度适配设计，能够覆盖常见的48mm到60mm直径范围的卡钳活塞，不需要频繁更换压头配件就可以适配多数乘用车型的前、后盘式制动卡钳。在实际装配场景中，

　　除了售后维保环节，这款工装也可以用于制动卡钳分装线的预装工序，在卡钳与转向节装配前，将活塞调整到初始位置，避免装配过程中活塞与制动片支架发生干涉，提升装配线的作业效率。设计过程中，整体结构没有采用复杂的传动组件，全部采用机械刚性传动，没有易损的液压、气动元件，适合在汽修车间、户外救援等复杂作业环境下使用，不需要额外的动力源就可以完成操作；螺杆表面做了防锈耐磨处理，长期接触维保过程中的制动液、油污也不会出现锈蚀卡滞的问题，T型横杆的两端做了滚花处理，手上沾有油污时操作也不容易打滑。从结构受力的角度来看，螺杆与外套筒之间采用间隙配合，外套筒的端面可以抵在卡钳的安装支架端面作为受力支撑，作业过程中支撑力与顶推力处于同一条轴线上，

　　不会对卡钳的导向销产生额外的侧向力，避免作业过程中造成导向销变形、导向销防尘套破损的问题，这也是这款工装区别于普通顶压工具的核心设计点——整个作业过程的受力全部在工装与卡钳缸体之间闭环传递，不会对卡钳的其他附属结构造成额外载荷。在三维建模过程中，各部件的配合公差按照汽修工装的通用精度要求设定，螺杆与螺母的配合采用中等间隙配合，既保证旋转过程顺畅，又不会出现过大的旷量，压头与螺杆的连接采用快换式卡位结构，可以根据特殊规格的卡钳活塞更换对应尺寸的压头，拓展工装的适配范围。
