简易旋转关节刚性结构四足行走装置

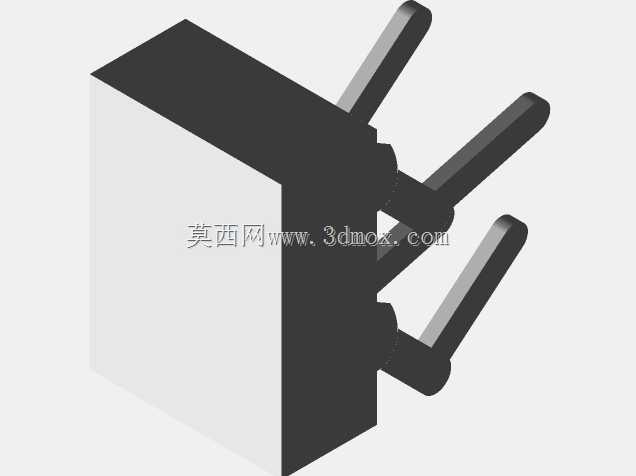

　　这款四足行走装置的设计初衷，是面向教学演示、小型仿生机构研发场景提供轻量化的验证载体，可用于高校机械原理课程的机构运动演示、创客群体的小型行走装置二次开发基底，也能作为小型巡检探测设备的行走端原型，适配低负载、平坦地形的短距离移动需求，不需要复杂的液压驱动回路，仅依靠舵机直驱关节即可实现基础的行走步态，整体结构没有冗余的装饰性部件，所有构件都服务于运动功能的实现。从结构设计逻辑来看，装置主体采用方正的盒式机身作为承载基体，所有关节驱动元件、控制电路板、供电模块都可以集成在机身空腔内部，不需要额外外挂安装支架，能有效降低行走过程中的外挂部件剐蹭风险。四条机械足对称分布在机身两侧，每条腿采用两段式刚性杆结构，通过旋转关节与机身连接，

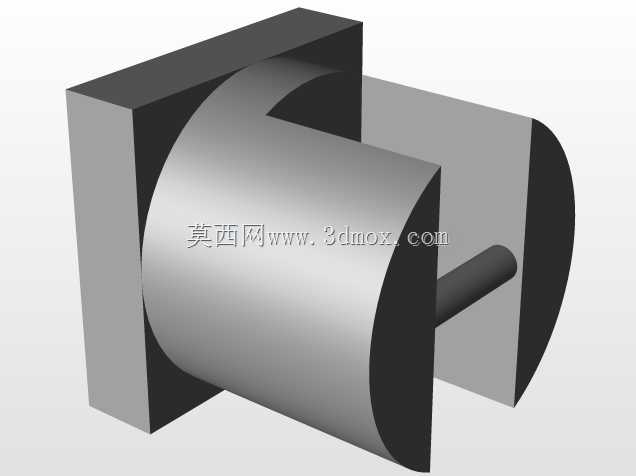

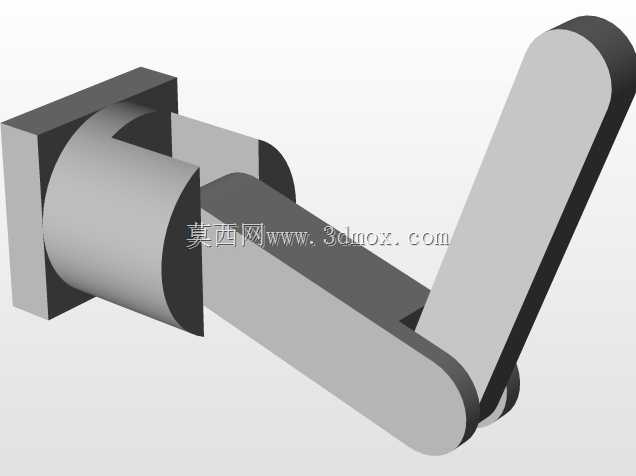

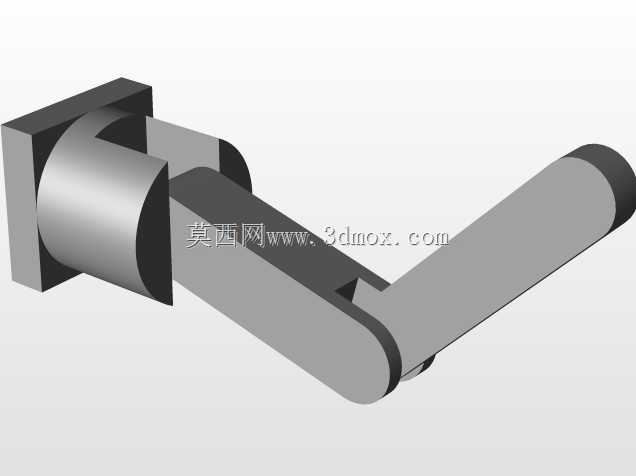

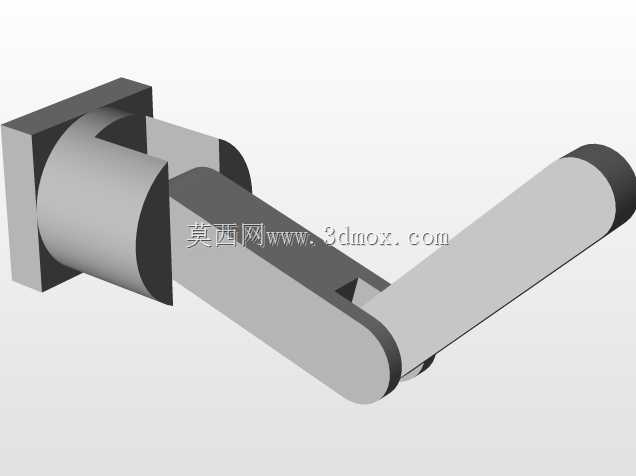

　　关节处没有设置弹性缓冲元件，完全依靠刚性构件的尺寸配合保证运动精度，这种设计的优势在于装配公差容易控制，不需要做复杂的关节预紧调整，新手建模和装配时也能快速完成整机拼接，不会出现柔性关节带来的运动虚位问题。在安装边界的考量上，机身的长宽尺寸控制在常规手掌可握持的范围内，腿部完全伸展时的整机高度不会超过机身厚度的两倍，收纳状态下腿部可以贴合机身侧面放置，不需要占用过大的存放空间，关节处的连接轴采用标准直径的圆轴设计，可直接适配市面上通用的微型舵机安装孔位，不需要额外定制非标连接件，用户如果需要更换不同扭矩的驱动元件，只需要匹配对应安装孔距的舵机即可完成替换，不需要重新修改机身的连接结构。设计过程中特意简化了腿部的运动轨迹，

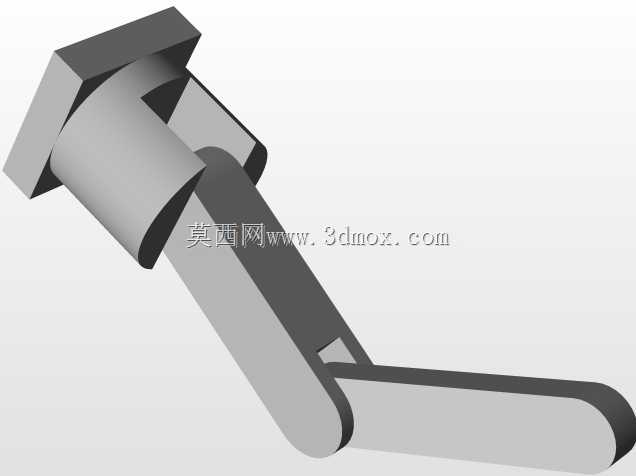

　　每条腿仅设置两个旋转自由度，分别控制腿部的前后摆动和上下抬升，不需要多自由度的复合运动即可实现对角步态的行走，控制逻辑的编写门槛大幅降低，即便是没有复杂机器人控制经验的开发者，也能通过基础的舵机控制板完成步态调试。机身的外表面没有设置复杂的曲面特征，所有结构面都是平直的拉伸面，在做3D打印验证时不需要添加大量支撑结构，打印完成后的后处理工作量极小，能快速完成实物样机的制作。从实际使用的角度出发，这种刚性关节的四足结构虽然不具备高动态的跳跃、快跑能力，但在低速行走状态下的稳定性足够支撑小型传感器的搭载，比如在机身顶部固定微型摄像头、环境检测传感器，就能完成室内环境的简单巡检任务，也可以作为青少年机器人竞赛的入门级参赛装置基底，

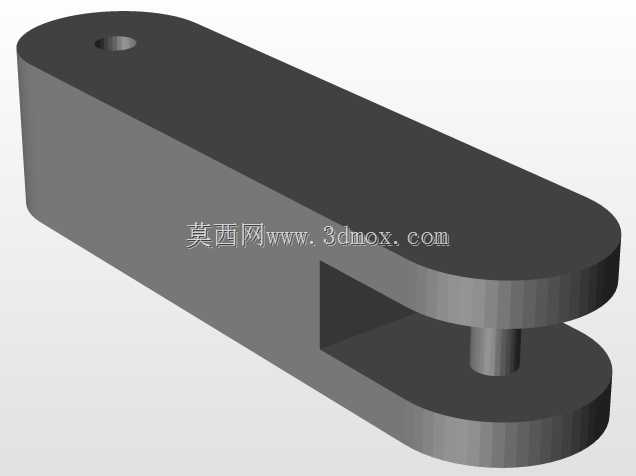

　　学生可以在这个基础结构上添加自己设计的功能模块，不需要从零开始搭建行走机构。在零件的拆分设计上，所有构件都采用少拆分的原则，机身是一体化的盒体结构，腿部杆件也是单一件，没有做多余的零件拆分，整个装置的总零件数量控制在个位数，装配时只需要将关节轴穿入对应孔位，锁紧舵机摇臂螺丝即可完成整机装配，装配工时能控制在半小时以内，非常适合快速原型验证场景。另外，关节处的转动间隙设计预留了合理的公差范围，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致腿部晃动，在常规的PLA材料3D打印精度下，不需要额外打磨就能顺畅转动，对加工精度的要求非常友好，即便是桌面级的入门3D打印机也能制作出可用的零件。
