双旋转关节连杆式机械手结构设计

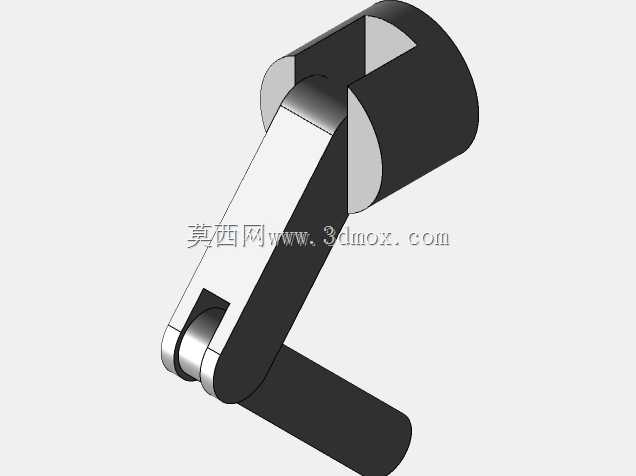

　　这款双旋转关节连杆机械手的结构设计，核心围绕平面内两自由度的点位搬运、轨迹作业需求展开，在轻工分拣、教学实验台搭建、小型工位上下料场景中有着极高的适配性。不同于多关节全自由度机械臂的复杂构型，该2R结构仅保留两个回转轴系，所有运动均在同一平面内完成，控制逻辑简单，负载自重比表现优异，非常适合对作业范围有明确平面限定、不需要空间多姿态调整的工位，例如小型传送带旁的零件分拣、注塑机出料口的简易取件、教学场景下的运动学算法验证平台搭建。从结构功能特性来看，两个旋转关节分别承担大臂回转、小臂相对大臂回转的功能，末端可根据实际作业需求加装夹爪、吸盘、点胶头等执行末端，关节处采用同轴回转配合设计，预留了标准的驱动元件安装空间，可适配舵机、

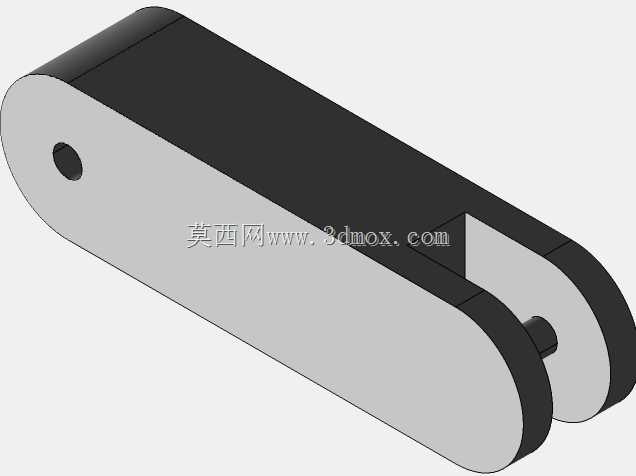

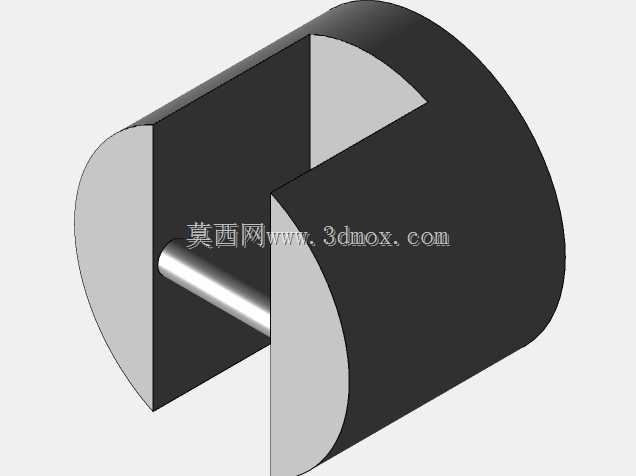

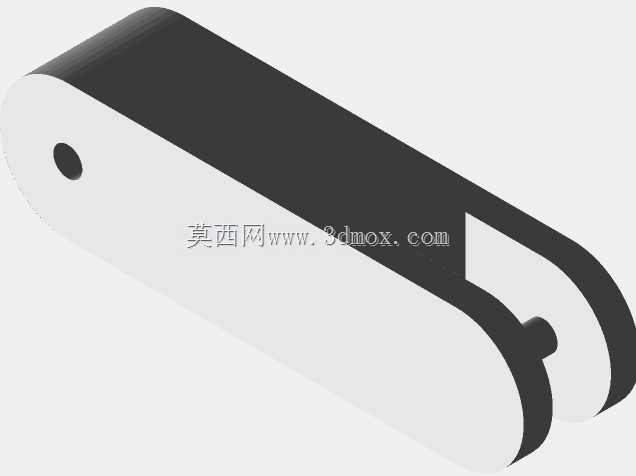

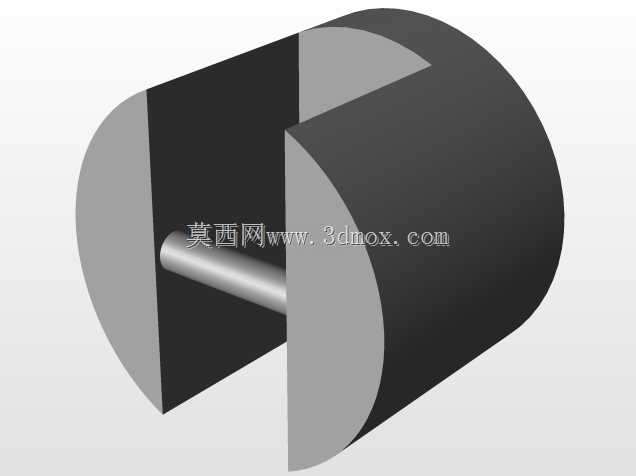

　　小型伺服电机等常规驱动部件，关节配合面的公差设计兼顾了转动灵活性与回转精度，避免了间隙过大导致的末端定位偏差问题。设计过程中优先考虑了运动包络的合理性，大臂与小臂的长度比例经过反复校核，在保证作业覆盖半径的前提下，尽可能缩小了机构收回状态下的占用空间，安装基座部分采用圆柱式安装接口，可直接固定在型材工作台、设备机架的标准安装面上，不需要额外设计复杂的转接结构，安装边界清晰，基座的安装孔位采用对称排布设计，既可以正装在工作台台面，也可以倒装在设备顶部支架上，适配不同的工位布局需求。从结构细节来看，连杆部分采用等截面实体构型，在保证结构刚性的前提下尽可能降低了运动部件的重量，减少关节驱动的负载，

　　关节处的限位结构可根据实际作业需求调整回转角度范围，避免运动过程中出现超程碰撞的问题，相邻连杆的轮廓做了倒角避让设计，在小臂相对大臂回转到极限角度时，不会出现结构干涉的情况。在实际选型适配时，可根据末端负载的大小调整连杆的壁厚尺寸，若用于轻载分拣场景，可采用轻量化的工程塑料材质加工连杆部分，进一步降低整体重量；若用于小负载的金属零件上下料场景，可采用铝合金材质加工，提升整体结构刚性。该结构的运动学正逆解计算极为简便，不需要复杂的坐标转换算法，对于入门级的自动化项目开发、教学演示场景来说，能够大幅缩短开发周期，降低控制系统的搭建难度，同时结构的零部件数量少，加工难度低，常规的铣削、3D打印工艺均可完成零部件制作，后期维护成本极低，

　　不需要复杂的专用工具即可完成拆装维护。在安装调试过程中，仅需要保证两个关节的回转轴线平行度即可满足平面运动的精度要求，对安装调试的技术门槛要求较低，非常适合小型自动化项目的快速搭建，也可作为模块化的运动单元，集成到更复杂的专用设备当中，作为平面轨迹作业的执行模块使用。
