四轮承载式移动运输机器人结构设计

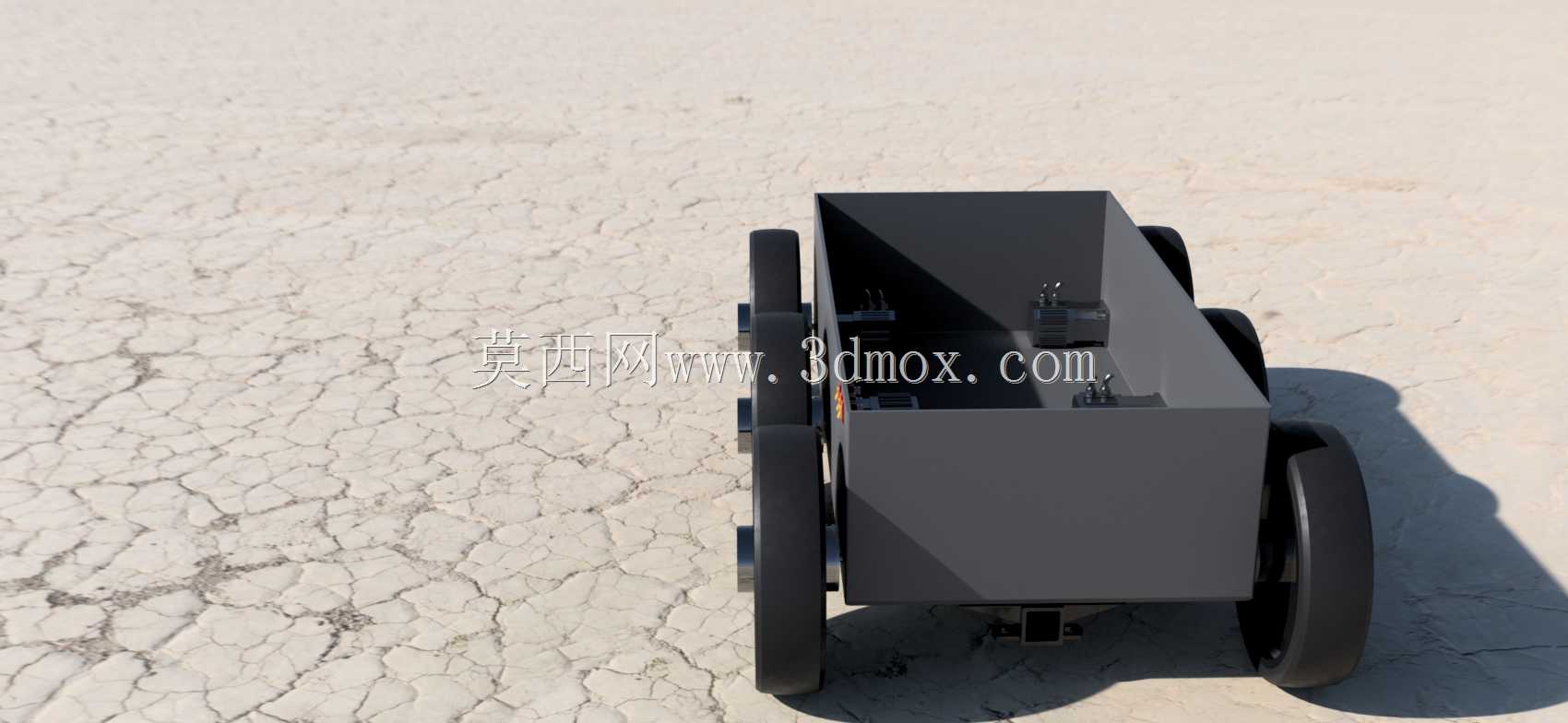

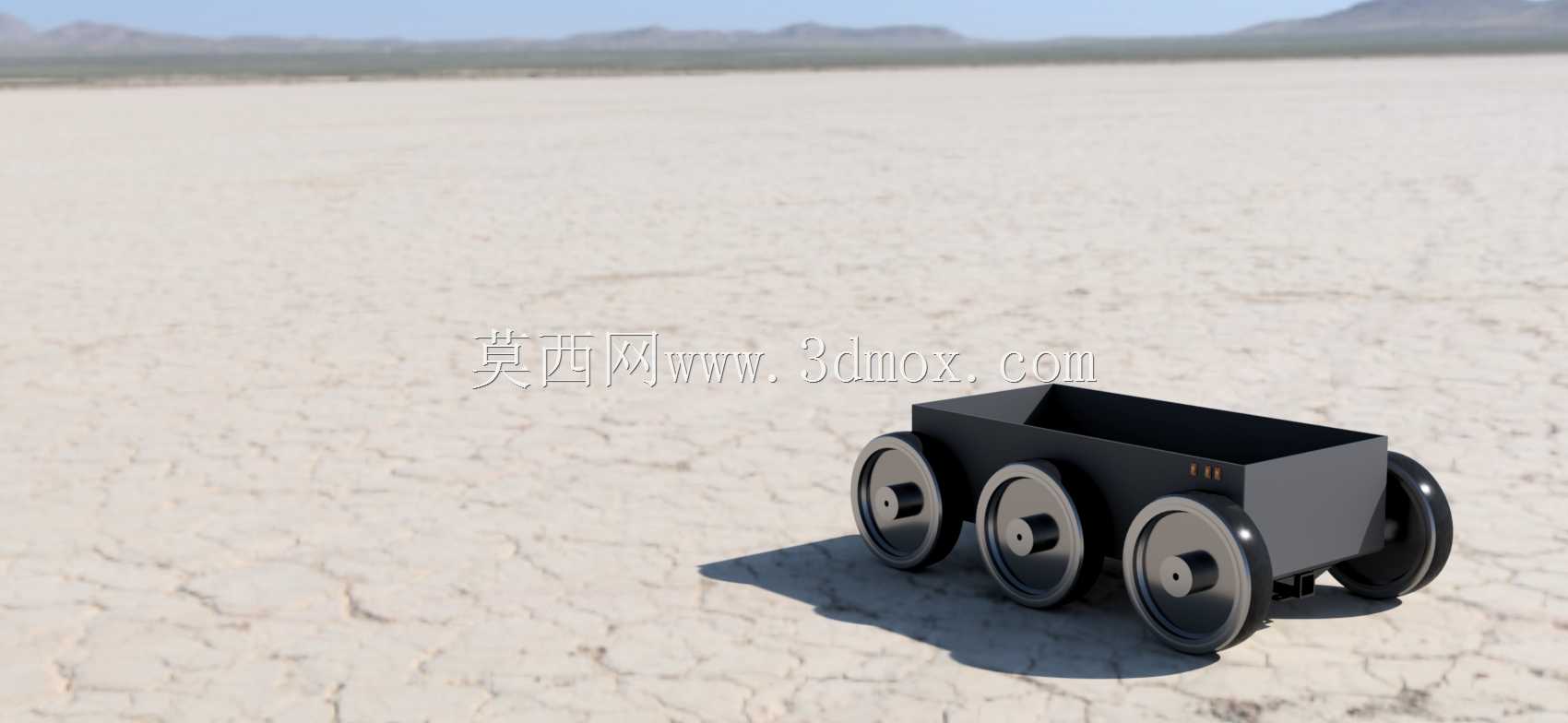

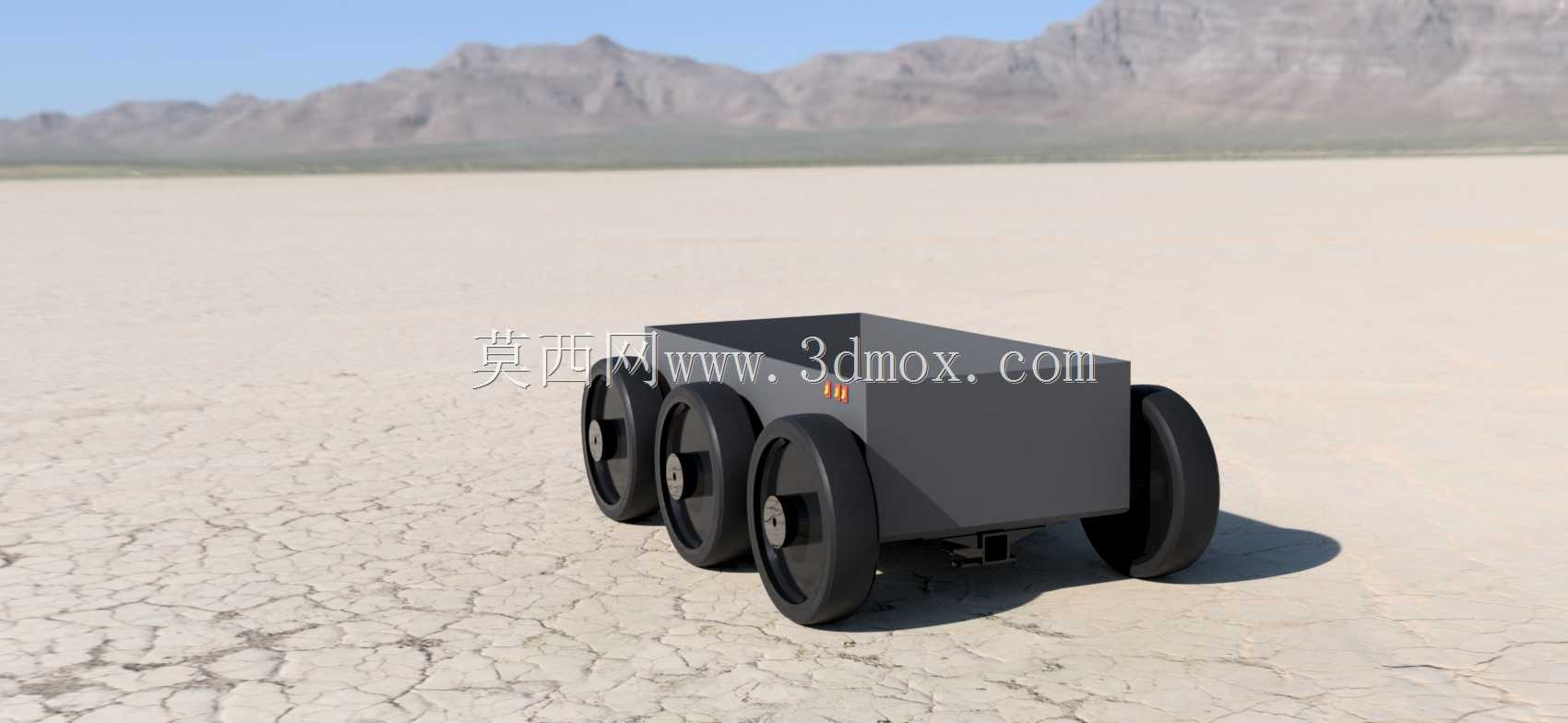

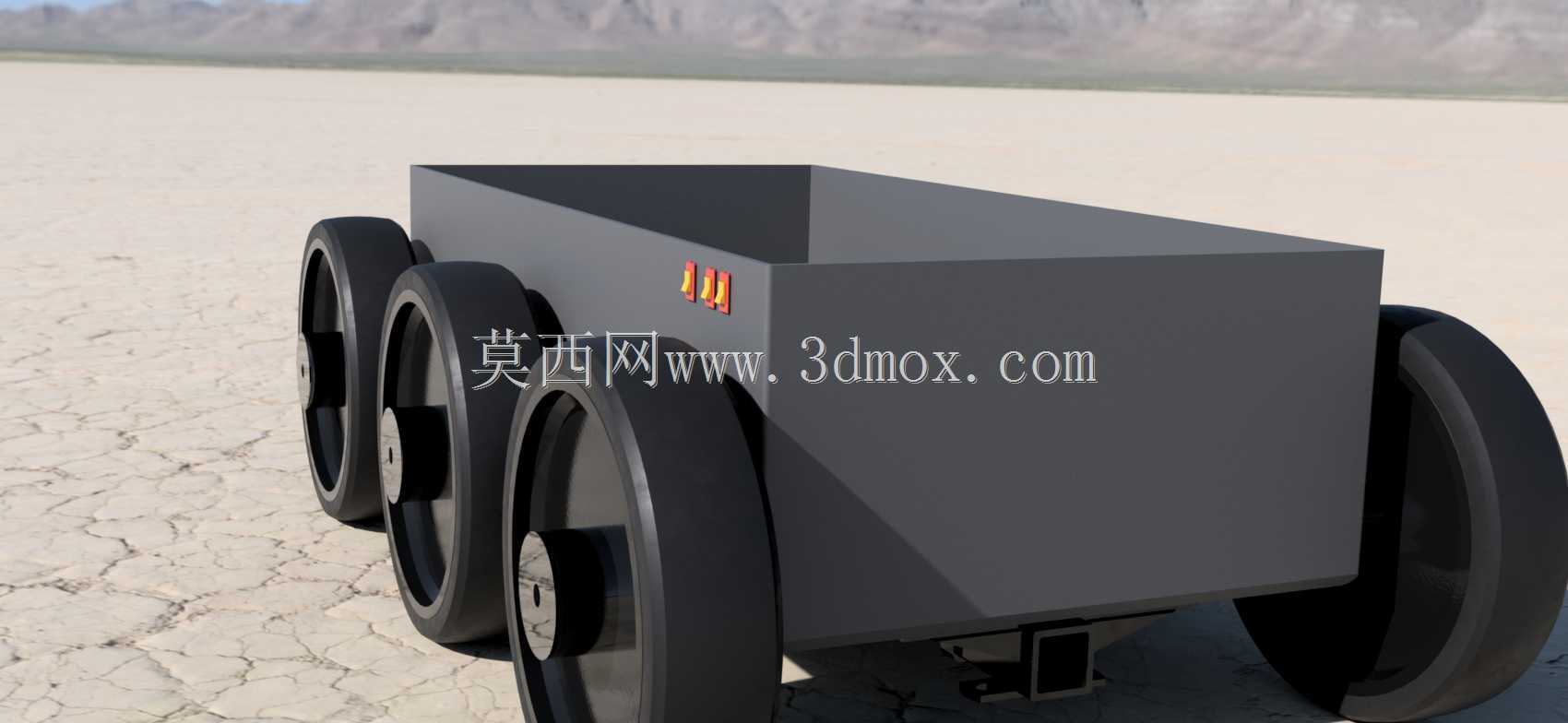

　　这款轮式移动承载设备的设计，最初是面向厂区内短距离散料转运、户外试验场地小型器材运输场景开发的，区别于常见的差速驱动AGV，它采用四轮对称布局的行走结构，在非硬化铺装的松散地面、干裂硬质土路等复杂路面下，能保持更稳定的行驶姿态，不会出现单侧轮陷车后动力完全流失的问题。从结构设计逻辑来看，整体采用上装承载仓与行走底盘一体化的布局，承载仓为敞口式梯形料斗结构，侧壁采用等厚薄板折弯成型，料斗底部与轮组安装支架直接刚性连接，省去了额外的中间连接托架，既压缩了整体设备的高度尺寸，也减少了装配环节的紧固件数量，降低长期颠簸工况下连接松动的风险。轮组部分采用大直径实心轮结构，轮缘宽度做了加宽处理，接触地面的压强更低，在沙质、

　　松软土质路面行驶时的下陷量控制在合理范围，每个轮组的安装轴都预留了标准轴承位，可根据实际载重需求选配深沟球轴承或者带密封的圆锥滚子轴承，适配不同的维护周期要求。设备的整体宽度控制在常规人行通道的通行尺寸范围内，长度方向的前后悬距离做了等比例分配，满载状态下的重心落在四轮支撑体的几何中心区域，即使在15度以内的坡面行驶，也不会出现纵向倾翻的风险，料斗的敞口上沿做了外翻折边处理，既提升了侧壁的结构刚度，也能避免散料装载时刮蹭操作人员的工装。行走轮的安装支架采用折弯焊接成型的一体式支座，支座与料斗底部的连接面设置了定位止口，装配时不需要额外做同轴度调校，就能保证四个轮的接地面处于同一平面，避免出现三轮着地、一轮悬空的受力不均问题。

　　从安装边界来看，设备的整体高度低于常规厂区转运料箱的堆叠高度，可直接适配现有厂区的料箱转运工位，不需要对现有工位的护栏、通道限位做改造；轮组的外侧突出量控制在料斗侧壁的投影范围内，在狭窄通道会车、贴边行驶时，不会出现轮组刮蹭侧边障碍物的问题。料斗的内部转角处做了圆弧过渡处理，散料卸载时不会在转角处残留积料，针对粉状、小颗粒状物料的转运场景，可直接在料斗内壁加装薄型耐磨衬板，衬板采用沉头螺钉固定，更换时不需要拆解整个底盘结构。考虑到户外使用的场景，所有轮轴的外露端都设置了防尘端盖，可阻挡沙尘进入轴承滚道，延长维护周期，底盘底部没有突出的结构件，行驶过程中遇到路面凸起的石块、土坎时，不会出现底盘托底卡滞的问题。在动力适配层面，

　　该结构预留了双轮驱动或者四轮驱动的安装空间，可根据实际的载重需求、行驶坡度要求选配对应的驱动组件，不需要对现有底盘结构做大规模修改；如果是作为无动力牵引台车使用，可直接在料斗前端加装牵引挂钩，挂钩的安装位置与底盘重心处于同一水平面，牵引行驶时不会出现抬头或者扎头的受力问题。从受力传递路径来看，料斗承载的物料重量直接通过底部的安装支座传递到四个轮组，没有多余的受力转折环节，长期满载使用时，结构件的疲劳应力分布更均匀，不会出现局部应力集中导致的焊缝开裂问题。轮组的轮距参数经过反复校核，在急转弯行驶时的侧向稳定性足够，即使料斗内的物料出现偏载，也能保持足够的侧倾稳定余量，不会发生侧翻。料斗的前侧壁高度略低于后侧壁，配合前端的牵引或者驱动布局，卸载时可直接通过前端倾翻的方式倒出物料，不需要额外设置复杂的卸料机构，结构可靠性更高，适合在无外接动力的野外试验场景、小型厂区内部短驳场景下使用，整体结构没有复杂的异形曲面件，所有钣金件都可通过常规的折弯、焊接工艺加工，轮组、紧固件都采用标准件，加工和维护成本都控制在较低水平。
