MiniPCIe接口克特尔EC25 4G通讯模块

　　在工业物联网终端、车载T-BOX、智能网关、自助售货机、安防监控主机这类需要广域无线联网的设备开发中，通讯模组的结构适配往往是结构设计阶段容易踩坑的环节——很多工程师在做堆叠设计时，要么找不到精准的模组三维参考，要么拿到的尺寸标注和实际物料存在公差偏差，导致后期打样后出现金手指对位偏移、固定孔位错位、屏蔽罩高度超出壳体内部空间、周边器件干涉等问题，直接拖慢项目的打样验证节奏。

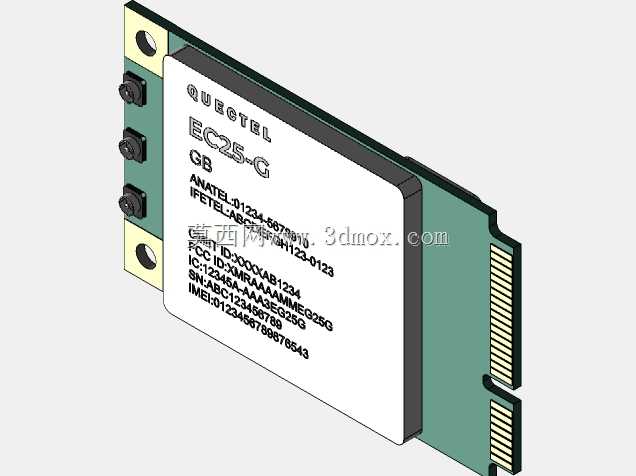

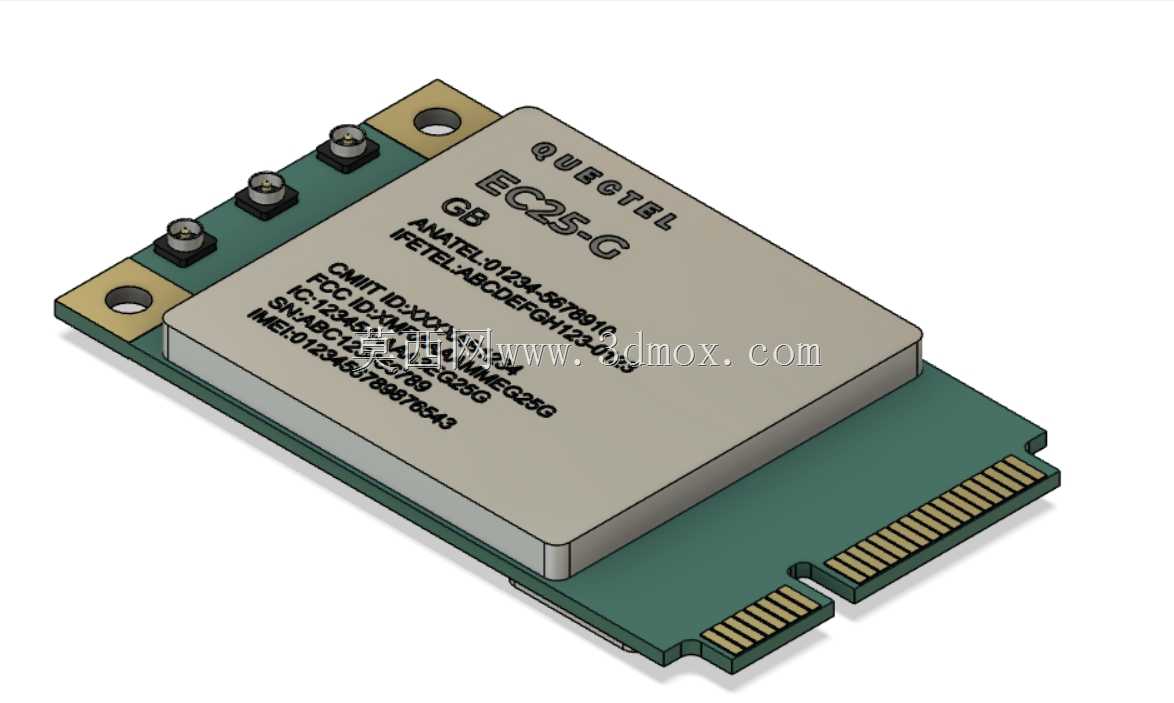

　　这款EC25系列4G通讯模块采用行业通用的MiniPCIe板卡形态，整体结构分为绿色PCB基板、金属屏蔽罩、板端金手指接口、侧边固定孔四个核心部分。建模过程中优先还原了实际物料的安装边界：PCB基板的厚度、金手指区域的分段缺口尺寸完全匹配MiniPCIe插槽的机械规范，两个定位固定孔的中心距、孔径参数按照实际量产模组的测量值设定，保证螺丝锁紧后板卡不会出现翘曲，金手指和插槽的接触深度符合连接器的插拔寿命要求。

　　从实际应用场景来看，这类4G模组承担的是设备端和云端的数据透传功能，不管是工业现场的PLC数据采集上传、车载终端的定位数据回传、自助设备的交易指令交互，还是户外监控设备的视频流传输，都依赖模组的稳定联网能力。结构设计上，顶部的金属屏蔽罩一方面是为了屏蔽板载射频电路的电磁干扰，避免自身信号影响主板上其他敏感电路，同时也能阻隔外界电磁环境对射频接收灵敏度的影响；屏蔽罩的边角做了小弧度倒角处理，不会在组装过程中划伤操作人员或者周边的线材，其顶面的丝印信息包含模组型号、认证编号、IMEI码等标识，建模时还原了丝印区域的位置，方便做整机丝印对齐或者铭牌设计时做参考。

　　建模时的尺寸取值均来自实际模组的近似测量，重点考虑了结构设计阶段的干涉检查需求：比如屏蔽罩距离PCB板面的高度，直接决定了主板对应位置下方能不能布置0805封装以上的电容、电感等较高器件；金手指区域到固定孔的距离，决定了MiniPCIe插槽在主板上的布置位置，以及插槽后方需要预留的插拔操作空间；板卡整体的宽度和长度尺寸，匹配标准MiniPCIe卡槽的限位结构，不会出现插装不到位或者卡滞的问题。另外板卡上的三个固定螺柱位置也做了还原，对应屏蔽罩和PCB的固定点位，在做整机热设计的时候，这几个位置可以作为辅助接触点，把屏蔽罩的热量通过导热垫传导到设备壳体上，提升长时间大流量传输时的散热稳定性。

　　很多初次做通讯类设备结构设计的工程师，容易忽略模组周边的净空要求——比如射频天线馈点的位置不能有金属件遮挡，模组上方不能有超过屏蔽罩高度的结构筋位，插拔SIM卡（如果是板载SIM的方案）的位置要预留操作空间，这些细节在三维模型里都可以通过虚拟装配提前验证，不用等到第一次打样回来才发现干涉问题。这款模型的结构还原度完全可以满足结构堆叠、干涉检查、安装位验证的需求，不管是做工业网关的主板堆叠设计，还是车载终端的壳体内部布局，都可以直接导入装配体做参考，减少手动测量核对尺寸的重复工作量，也能避免因为尺寸偏差导致的结构返工。
