微型12V隔膜式流体输送泵结构

　　这类小型12V泵在桌面级流体设备、小型水循环装置、便携清洗器具、实验台辅助管路以及低压喷淋系统里使用频率很高，它的核心价值不是追求大流量，而是在有限安装空间内提供稳定、可控的低压流体输送能力。整机由前端白色泵头和后端圆柱形驱动电机两部分组成，泵头承担隔膜往复运动、进出水流道切换和接口连接功能，电机段提供旋转动力，内部通过偏心机构把电机轴的连续转动转化为隔膜的小幅往复动作。

　　从布置方式看，电机段采用细长圆柱形态，外径相对统一，便于在设备侧板、支架卡槽或扎带固定位中进行径向约束；泵头段外形更宽，带有多层环形加强筋和侧向接口轮廓，既用于容纳隔膜腔、阀片和流道，也承担安装时的轴向定位。实际装机时，不能只按产品总长预留空间，还要在泵头两侧留出管路接头插拔、软管弯曲和后期维护的操作余量；电机尾部则需要考虑引线出线方向，避免导线与相邻钣金、电池或控制板发生干涉。

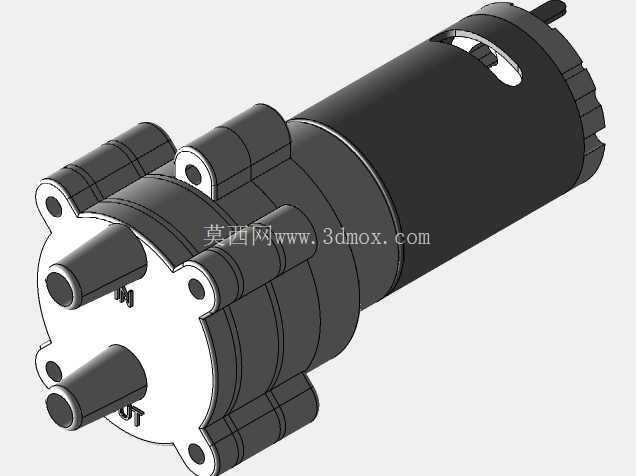

　　泵头的白色壳体造型并非单纯外观件。前端较厚的块状区域围绕进出液腔布置，能够承受隔膜往复工作时产生的周期性压力变化；中部几道环状凸起既提高壳体刚性，也在注塑成型时改善材料收缩和结构强度。接口区域需要与软管、卡箍或快插接头配合，因此建模时应重点保证接口外径、端面位置和相邻筋位之间的间隙。若把泵头简化成光滑圆柱体，后续装配时很容易出现软管无法贴近根部、固定件与加强筋碰撞的问题。

　　驱动电机与泵头采用同轴串联布局，这种方式结构紧凑，传动链短，适合小功率低压工况。电机外壳多为金属圆柱面，既有利于散热，也能作为夹持基准。设计固定结构时，常见做法是在电机圆柱面设置弹性抱箍或开口橡胶座，通过包覆方式降低振动传递；若直接用螺钉刚性压紧壳体，容易因装配公差造成电机轴线偏斜，进而影响偏心机构与隔膜的对中。泵头侧则可利用底部或侧向平面进行限位，使整机在受到软管拉扯时不会绕电机轴线转动。

　　在功能特性上，这类泵依靠隔膜交替改变腔体容积完成吸液和排液，流体与电机内部运动件之间由隔膜和密封结构隔开，因此适合输送清水、弱腐蚀性液体或其他低压介质。选型时需要同时关注工作电压、负载流量、截止压力和连续运行时间。12V供电使其容易接入电池、适配器或设备内置电源，但低压并不意味着可以忽略电源余量；管路阻力升高、过滤器堵塞或出口弯折时，电机电流会明显上升，若供电线径不足，泵的实际转速和输出流量都会下降。

　　建模过程中，应把整机拆分为泵头外壳、接口轮廓、隔膜腔边界、电机筒体、尾端盖和出线区域等几个关键形体。外观曲面可以适度简化，但装配关系不能丢失：泵头与电机的对接直径、轴向贴合面、电机筒体长度、尾部出线位置以及泵头接口朝向，都应在数模中明确表达。做设备布局时，还要把软管最小弯曲半径、接头装拆手指空间、减震垫压缩量和维修更换路径一并纳入检查。

　　这类泵通常安装在靠近液箱或执行喷嘴的位置，管路越短，沿程阻力和空载抽液时间越容易控制。若设备存在移动、倾斜或振动工况，泵体固定点不能只依赖软管承托，应让机械支架承担整机重量；软管则保留少量柔性余量，用来吸收泵工作时的微幅振动。对于需要低噪声运行的场景，电机夹持位与设备壳体之间最好加入橡胶或泡棉隔振层，同时避免泵头壳体直接贴硬壁，防止周期性振动被放大成结构噪声。

　　从工程应用角度看，该结构的三维建模重点不在复杂曲面，而在准确表达串联式动力段与泵头段的空间边界、接口位置和安装约束。把这些细节处理清楚后，结构工程师可以在整机布置阶段同步完成管路走向、固定支架、电源走线和维护空间校核，减少样机阶段因干涉、拆装困难或管路应力集中带来的返工。
