两档拨动式钮子开关结构设计

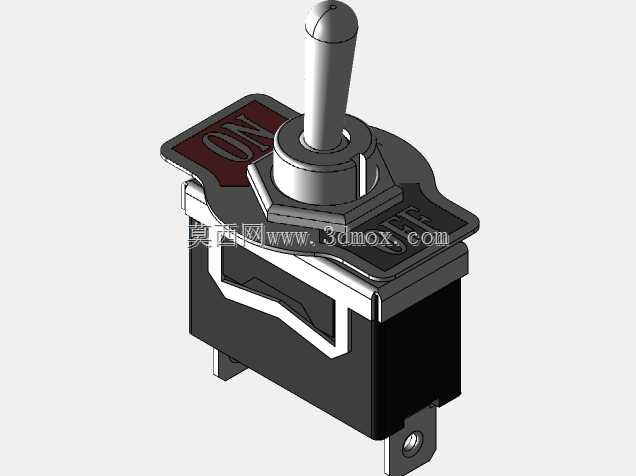

　　这类两档钮子开关在民用电子设备、小型电气控制柜、音响设备、DIY电子制作场景中应用十分广泛，日常接触到的桌面功放、小型测试治具、改装车载电路里都能见到它的身影，核心作用是通过拨杆的位置切换实现单路电路的通断控制，相比按压式开关，它的档位反馈清晰，操作人员可以通过拨杆的倾斜角度直接判断当前电路状态，不会出现误判通断的情况。从结构设计层面来看，这款开关采用金属外壳搭配绝缘基座的组合，外露的拨杆、安装法兰都做了金属镀层处理，既可以提升日常操作的耐磨性能，也能在一定程度上屏蔽外界电磁干扰，避免开关通断瞬间的火花对外围敏感电路造成影响；内部的触点组件采用银合金材质，接触电阻低，能够承载常规小功率电路的通断电流，拨杆与内部触点的联动结构做了行程限位，拨杆切换到对应档位后会有明确的卡位手感，不会因为设备振动出现档位滑移的问题。

　　安装边界上，这款开关采用面板嵌入式安装结构，顶部的六角法兰可以贴合安装面板表面，配套的锁紧螺母能够从面板背面将开关牢牢固定，安装开孔尺寸适配行业通用的12mm标准圆孔，不需要额外定制开孔，替换同规格的老旧开关时可以直接适配原有安装位，不需要对设备面板做二次加工；底部的接线端采用插片式接线结构，接线时可以直接搭配标准的6.3mm冷压端子，不需要焊接，现场装配或者后期维护更换的效率更高，插片与基座的结合处做了防松倒刺结构，端子插入后不会因为拉扯导线出现松脱的情况。

　　设计过程中需要重点关注几个细节：首先是拨杆的摆动角度，这款开关的两个工作档位夹角控制在30度左右，既不会因为角度太小导致档位区分不明显，也不会因为角度太大需要预留过多的操作空间，在紧凑的设备面板上也能顺利操作；其次是基座的绝缘性能，基座采用酚醛树脂材质压制成型，耐温等级能够满足日常电路通断的温升要求，相邻接线端子之间的爬电距离符合低压电气的安全规范，不会出现电压击穿导致的短路问题；另外开关的操作力做了适配调整，拨杆切换需要的力度在5N左右，既不会因为太轻容易被误碰切换，也不会因为太重导致操作手感生涩，长期反复操作也不会出现手部疲劳。

　　在实际选型应用中，这类开关多用于控制小功率的信号回路或者电源回路，不能直接承载大功率负载的通断，通常会搭配继电器使用，由开关控制继电器的线圈通断，再由继电器的触点控制大功率负载，这样可以避免大电流直接通过开关触点导致触点烧蚀，延长开关的使用寿命。建模过程中需要还原的细节包括拨杆顶部的圆弧过渡，这个细节是为了提升操作时的触感，不会因为棱角分明硌手；安装法兰上的定位缺口，这个结构是为了安装时对准面板上的定位标记，避免开关拧紧后出现接线端方向偏移的问题；底部基座的加强筋结构，既可以提升基座的结构强度，也能在压装内部组件时起到定位作用，保证内部触点的同轴度，避免拨杆操作时出现卡滞。从装配逻辑来看，这款开关的所有组件都采用卡扣或者压装的方式组合，不需要额外的紧固件，生产装配的效率很高，适合批量生产；外壳与基座的结合处做了密封槽设计，日常使用环境下的灰尘、飞溅的液体不会轻易进入开关内部，能够适应车间、车载等相对复杂的使用环境，不会因为少量粉尘进入导致触点接触不良。
