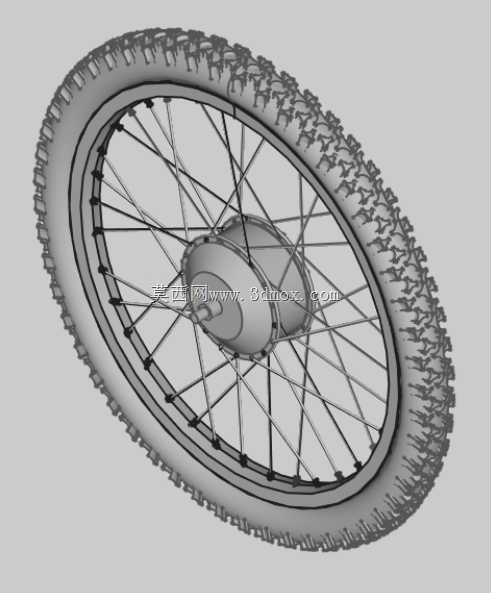

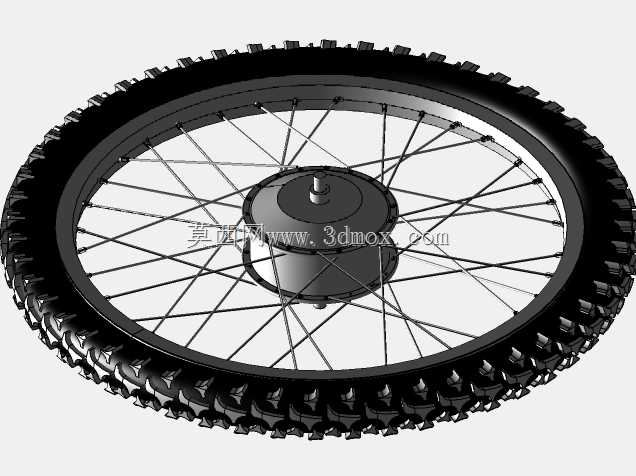

20寸带轮毂电机辐条式自行车轮组结构

　　日常城市通勤、短途代步场景中，电动助力自行车的轮组集成设计直接决定骑行平顺性与动力输出效率，这款20寸集成轮毂电机的辐条轮，正是针对小轮径电助力代步车的行走与动力集成需求完成的结构设计。不同于传统无动力自行车轮组仅需承载骑行载荷的设计逻辑，这款轮组将驱动电机直接整合在花鼓位置，省去了额外的传动结构布置空间，让整车走线与结构布局更简洁，也能减少传动过程中的动力损耗。从结构设计思路来看，轮组采用等径钢丝辐条交叉编织的排布方式，每根辐条的张紧角度都经过匹配计算，既能够承受骑行过程中路面颠簸带来的径向冲击，也能抵消轮毂电机输出扭矩时产生的周向剪切力，避免辐条在频繁启停、爬坡受力时出现松动甚至断裂的问题。轮辋部分采用适配越野齿胎的卡槽结构，

　　胎圈座的尺寸边界严格匹配20寸标准轮胎的安装公差，轮胎装配后可以保证胎圈与轮辋紧密贴合，即使在低胎压通过非铺装路面时也不会出现脱胎风险，胎面的块状深齿结构设计，能够在砂石、泥土路面提供足够的抓地力，满足城郊非铺装路径的通行需求。轮毂电机的安装轴径采用标准自行车前叉开档尺寸，安装端面预留了碟刹安装座的适配空间，可以兼容常规线拉碟刹与油压碟刹的装配，不需要额外加工转接件就能完成整车的前叉对接，电机出线位置做了贴合花鼓壳体的走线槽设计，避免辐条转动过程中剐蹭电机线缆造成绝缘层破损。在尺寸边界控制上，轮组整体外径匹配20寸轮胎的转动半径，安装到车架后不会出现轮胎蹭叉肩、蹭车架立管的问题，花鼓壳体的直径控制在合理范围内，

　　不会因为集成电机就过度增大轮组转动惯量，保证推行与骑行时的转向灵活性。辐条的编织角度兼顾了径向承载与周向传动的受力需求，交叉点的位置避开了电机壳体的散热筋结构，不会影响电机长时间运行时的热量散发，轮辋上的气门嘴孔位置做了沉台处理，安装美式气门嘴后不会突出轮辋内壁过多，避免装胎时被胎圈挤压造成漏气。实际使用场景中，这款轮组既可以作为小轮径电动自行车的原厂配套行走部件，也可以作为普通自行车改装电助力的替换轮组，安装时只需要将轮组卡入前叉开档位置，锁紧轴档螺母、接好电机控制线与刹车组件就能完成装配，不需要对原有车架做额外的切割、焊接改造。轮组的受力分布经过反复校核，在额定载重范围内，即使频繁经过减速带、坑洼路面，

　　辐条的应力值也保持在材料疲劳极限以下，长期使用不需要频繁调整辐条张紧度，降低日常维护的工作量。轮胎的齿块排布经过优化，滚动过程中不会产生过大的胎噪，在城市铺装路面骑行时也能保持较好的平顺性，不会因为深齿结构造成过度的滚动阻力损耗。轮毂电机的定子与转子配合间隙控制在合理公差范围内，转动时没有明显的磁阻卡顿感，人力骑行时不会因为电机的磁阻造成额外的踩踏负担，断电状态下也能和普通自行车轮组一样保持顺畅的滑行体验。
