26寸硬岩山地自行车车架结构设计

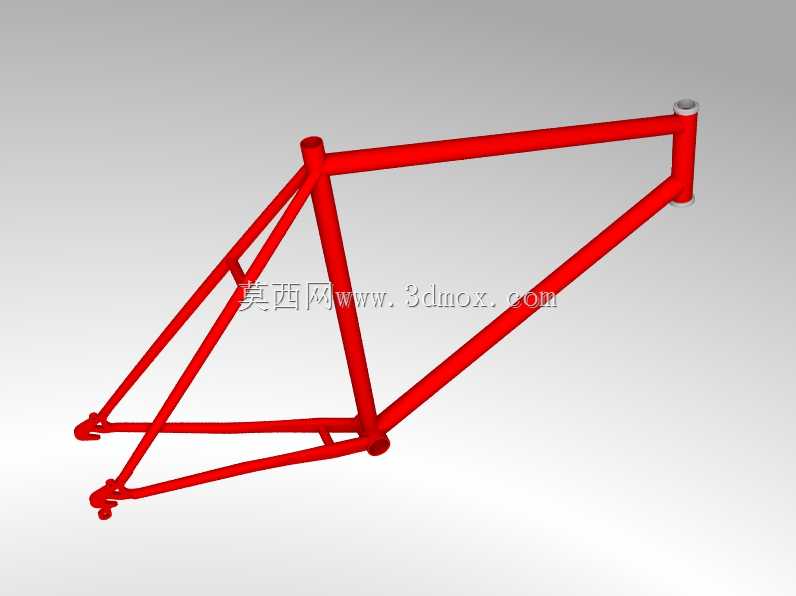

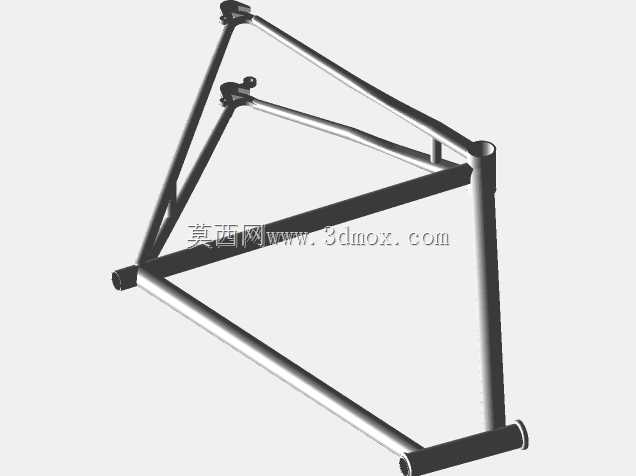

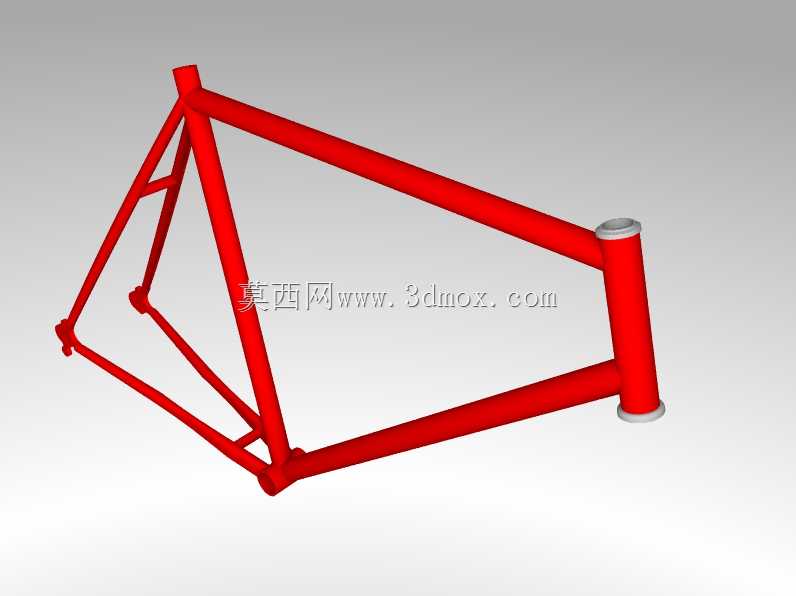

　　这款26寸规格的硬岩山地自行车车架，是面向非铺装路面骑行场景开发的核心承载结构，日常可覆盖郊野林道穿越、碎石路通勤、轻度越野骑行等多种使用场景，是整车上连接前后轮组、传动系统、转向组件、座垫与脚踏机构的核心基体，所有骑行过程中的载荷传递、冲击缓冲都需要依托车架的结构强度完成。从结构设计逻辑来看，整体采用经典的双三角钻石型布局，这种布局经过数十年的骑行场景验证，能够在管材重量与结构刚性之间找到最优平衡点，上管、下管、座管构成主三角区域，负责承接骑行者的体重以及踩踏过程中传递的纵向载荷，后下叉、后上叉与座管下段构成后三角区域，主要承担后轮传递的路面冲击，同时为后轮轴、变速机构提供稳定的安装基准。

　　设计过程中首先确定的是各安装点位的边界尺寸，头管位置的上下碗组安装位采用标准口径设计，适配常规的山地车有牙/无牙碗组，转向管的插入深度预留了足够的调整空间，能够兼容不同抬升量的前叉组件，安装时需要保证头管轴线与水平面保持固定的夹角，这个角度直接决定了整车的转向拖曳距，影响骑行过程中的直线稳定性与转向灵活度。中轴位置的安装座采用标准的螺纹压入兼容结构，能够适配市面上主流的方孔、花键以及中空一体中轴组件，中轴中心到后轴钩爪的距离也就是后下叉长度，经过反复校核控制在兼顾踩踏刚性与越野通过性的区间，既不会因为后下叉过长导致爬坡卸力，也不会因为长度过短导致后轮容易打脚、颠簸路面骑行时操控过于灵敏。座管位置的口径采用通用山地车标准尺寸，

　　座管插入深度预留了足够的调节行程，能够适配不同身高的骑行者调整座垫高度，满足不同腿长用户的踩踏发力角度需求。后轴端的钩爪采用开口式设计，既方便后轮的快速拆装，也预留了一定的链条张紧调整余量，能够兼容单速以及多速变速系统的安装需求，钩爪的厚度经过强度校核，能够承受跳跃落地时后轮带来的瞬时冲击载荷，不会出现变形或断裂的问题。管材的选型上，所有主受力管材都采用了变径处理，下管作为承受正面冲击最多的部件，靠近头管的位置管径更大、管壁更厚，能够更好地分散前轮传递过来的路面冲击，向中轴位置逐渐过渡到常规管径，在保证强度的同时尽可能降低整体重量；后上叉与后下叉的连接处做了补强焊接处理，这个位置是后三角的应力集中点，长期骑行过程中容易出现金属疲劳，额外的补强片能够分散局部应力，提升车架的整体使用寿命。焊接工艺的适配设计上，所有管材衔接位置都预留了标准的焊接坡口，能够适配氩弧焊、铜焊等多种自行车架常用焊接工艺，焊后不需要做过多的打磨处理就能够保证焊缝强度，同时也方便后续的表面喷涂、烤漆等外观处理工序。实际装车使用时，这款车架能够兼容26寸规格的山地车轮组，轮胎宽度支持从1.5寸的光头通勤胎到2.3寸的大颗粒越野胎，能够满足不同骑行场景的轮胎换装需求；碟刹、V刹的安装座都做了预留设计，用户可以根据自己的使用习惯选择不同的制动组件，不需要额外对车架进行打孔改装。从安装边界来看，整车架的轴距、五通高度、头管角度等核心参数都经过骑行姿态校核，

　　装配完成后骑行者的重心位置处于前后轮之间的合理区间，爬坡时不会出现前轮抬升过度的问题，下坡时也不会因为重心过于靠前导致翘尾失控，面对林道中的小落差跳跃、碎石路面的连续颠簸，车架的刚性反馈足够直接，不会出现明显的形变量导致操控滞后，同时管材本身的金属特性能够过滤掉一部分高频振动，提升长时间骑行的舒适度。对于结构设计从业者来说，这款车架的建模过程完整覆盖了管材空间放样、安装位基准对齐、应力集中点补强、通用配件兼容性校核等多个自行车架设计的核心环节，所有安装孔位、对接尺寸都严格遵循山地车的通用行业标准，不存在非标定制的特殊结构，既可以作为山地车整车开发的基础基体使用，也可以作为自行车结构设计教学的参考案例，帮助从业者理解双三角车架的载荷传递路径与尺寸匹配逻辑。
