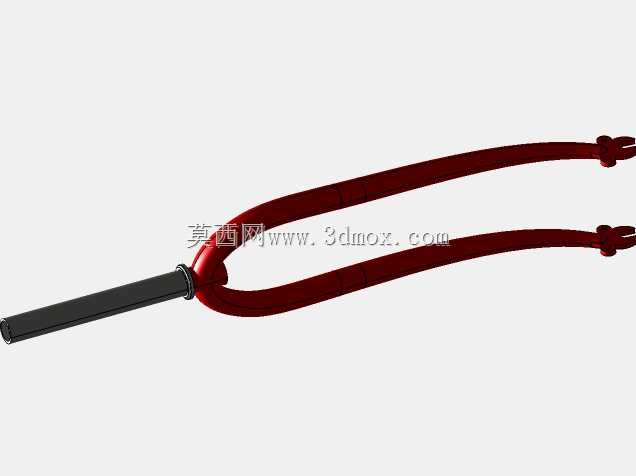

复古款自行车前叉结构三维设计

　　这款自行车前叉的结构设计，首先要考虑的是日常通勤、复古休闲骑行场景下的实际承载需求，作为自行车前部的核心受力部件，它需要承接车架头管与前轮组件的连接，传递骑行过程中来自路面的冲击，同时承担转向过程中的力矩传导作用。从结构布局来看，叉肩位置是整个部件的受力交汇点，上接舵管部分，下连两根对称的叉腿，舵管的外径尺寸需要匹配常规自行车头管的碗组安装内径，预留出碗组压装的公差余量，保证转向转动时的同轴度，避免出现转向卡滞、旷量过大的问题。叉腿采用弧形过渡的结构设计，并非直杆式布局，这种弧形结构能够在遇到路面颠簸时产生微量的弹性形变，吸收一部分路面传递上来的振动，提升骑行过程中的舒适度，同时弧形的走向也能避让前轮的轮胎安装空间，

　　匹配对应尺寸轮径的轮胎安装边界，不会出现叉腿与轮胎摩擦的问题。叉腿末端的钩爪位置，是前轮轴的固定安装位，钩爪的开口尺寸需要匹配标准前轮快拆杆或者实心轴的轴径，开口的深度要保证轮轴安装到位后，锁紧时不会出现滑脱，同时钩爪的定位面需要做平面度处理，保证轮轴安装后前轮的居中精度，避免出现前轮偏摆、刹车蹭边的问题。舵管与叉肩的连接位置，采用圆弧过渡的加强结构，避免应力集中在连接焊缝或者拼接位置，因为骑行过程中刹车时的惯性力、转向时的侧向力都会集中在这个区域，如果过渡结构过于突兀，长期交变载荷作用下很容易出现结构疲劳开裂的问题。叉腿的截面形状采用椭圆形设计，相比圆形截面，在侧向受力时能够提供更好的刚性，保证转向时的操控精准度，

　　不会因为侧向刚性不足出现转向虚位，而在垂直方向上又能保留一定的形变空间，兼顾滤震性能。在安装边界的考量上，前叉的整体长度需要匹配对应车架的头管角度，保证安装后整车的前伸量、拖距值处于合理区间，拖距过大容易导致转向沉重，拖距过小则会出现高速骑行时车头晃动感强、操控不稳定的问题。叉肩上方的舵管长度，需要预留出碗组堆叠高度、把立安装高度的调节余量，方便不同身高、不同骑行习惯的用户调整车把高度，适配不同的骑行姿态。叉腿外侧的安装位，预留了碟刹夹器或者V刹柱的安装空间吗？不，这款复古结构的前叉，主要适配圈刹结构，叉腿上的刹车柱安装位置需要匹配标准刹车夹器的安装孔距，保证刹车块能够精准贴合轮圈的刹车边，不会出现刹车错位、制动效果衰减的问题。

　　从实际使用场景出发，这款前叉适配的是复古休闲类自行车，多用于城市平坦路面的通勤、短途休闲骑行，不需要应对山地越野场景下的大强度冲击，所以在结构重量和刚性之间做了平衡，不需要做过度的加强结构来增加不必要的重量。设计过程中，两根叉腿的对称度是核心管控尺寸，从叉肩位置到末端钩爪的长度差需要控制在极小的公差范围内，否则安装前轮后会出现轮组偏斜，直接影响整车的骑行直线性，长期骑行还会导致轮组受力不均，出现辐条松动、轮圈变形的问题。叉腿的弧形弯曲半径，需要结合轮径大小、前叉偏移量来确定，前叉偏移量直接影响整车的拖距参数，是决定骑行操控感受的核心参数之一，偏移量过大，转向会过于灵敏，高速时稳定性差，偏移量过小，转向会过于迟钝，城市通勤时挪车、转向会比较费力。另外，舵管的内壁厚度需要满足碗组花心打入后的涨紧力要求，不能出现管壁过薄导致花心涨紧后管壁变形，把立锁紧后出现舵管被压溃的问题。钩爪位置的厚度也要满足轮轴锁紧后的夹紧力要求，避免长期使用后钩爪出现形变，导致轮轴安装位置偏移，刹车对位失准。整个前叉的结构没有多余的冗余设计，所有的曲面过渡、结构加强都围绕实际受力路径来布置，受力从轮轴位置传递到叉腿，再汇聚到叉肩，通过舵管传递到车架头管，再分散到整个车架结构上，每一段结构的截面尺寸变化都顺着受力方向调整，在保证结构强度满足日常使用需求的前提下，尽可能优化结构重量，避免不必要的材料浪费。
