树莓派4代方形防护外壳结构设计

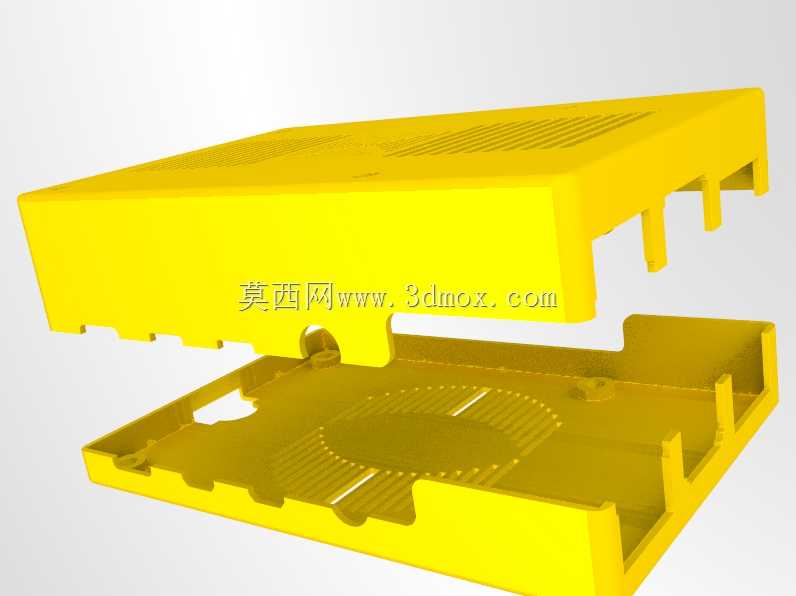

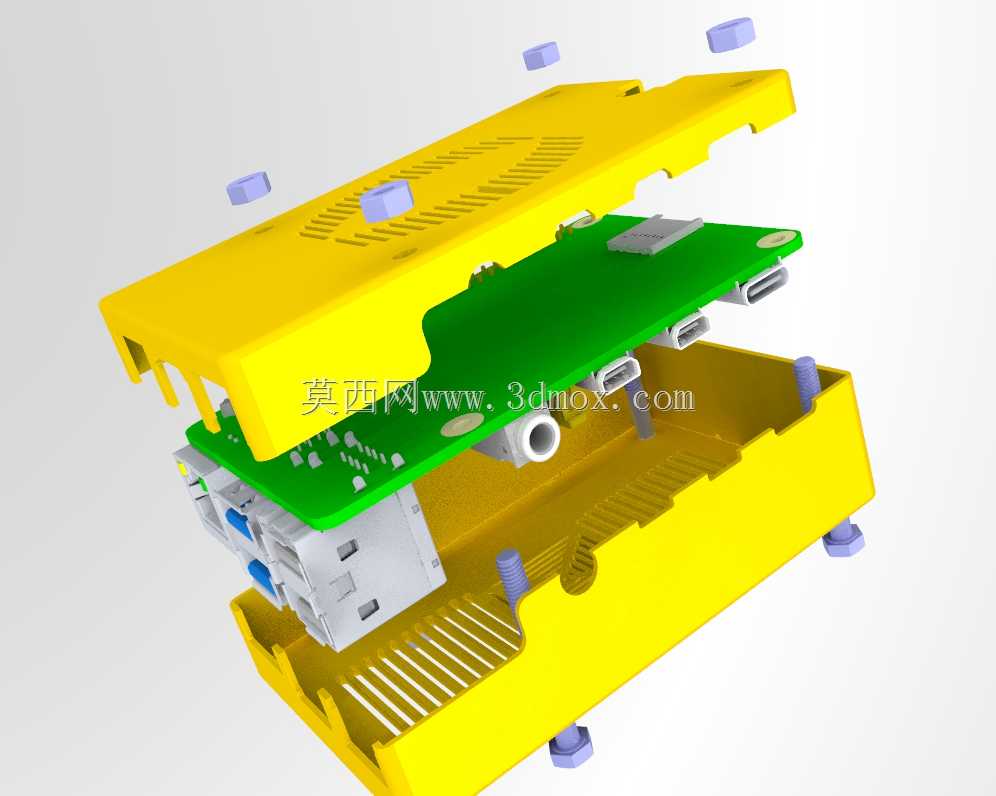

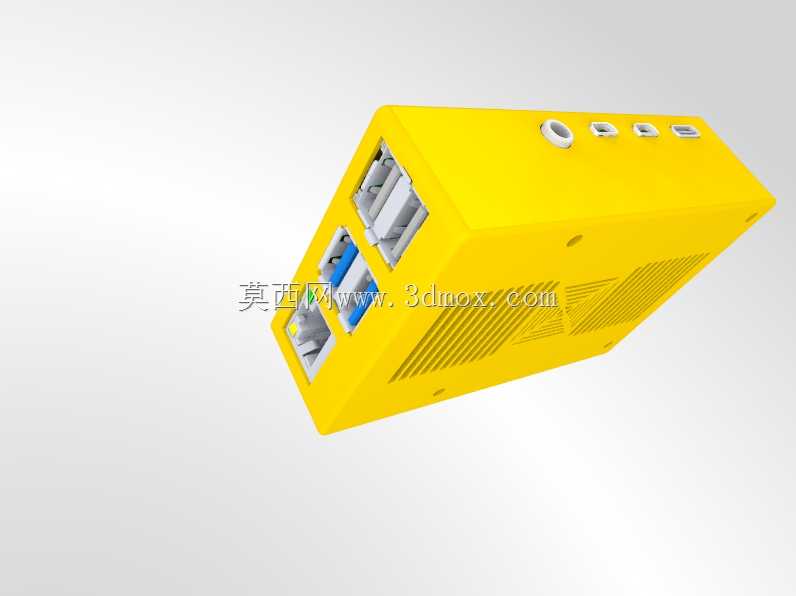

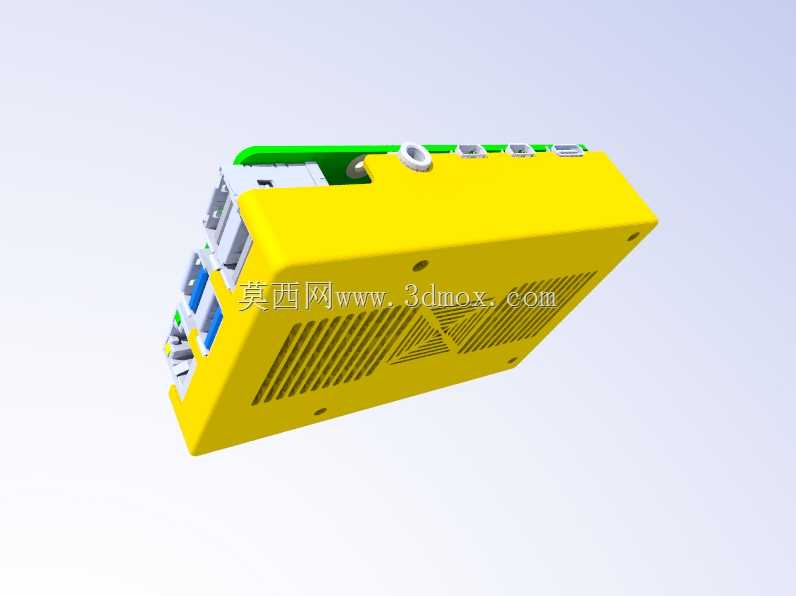

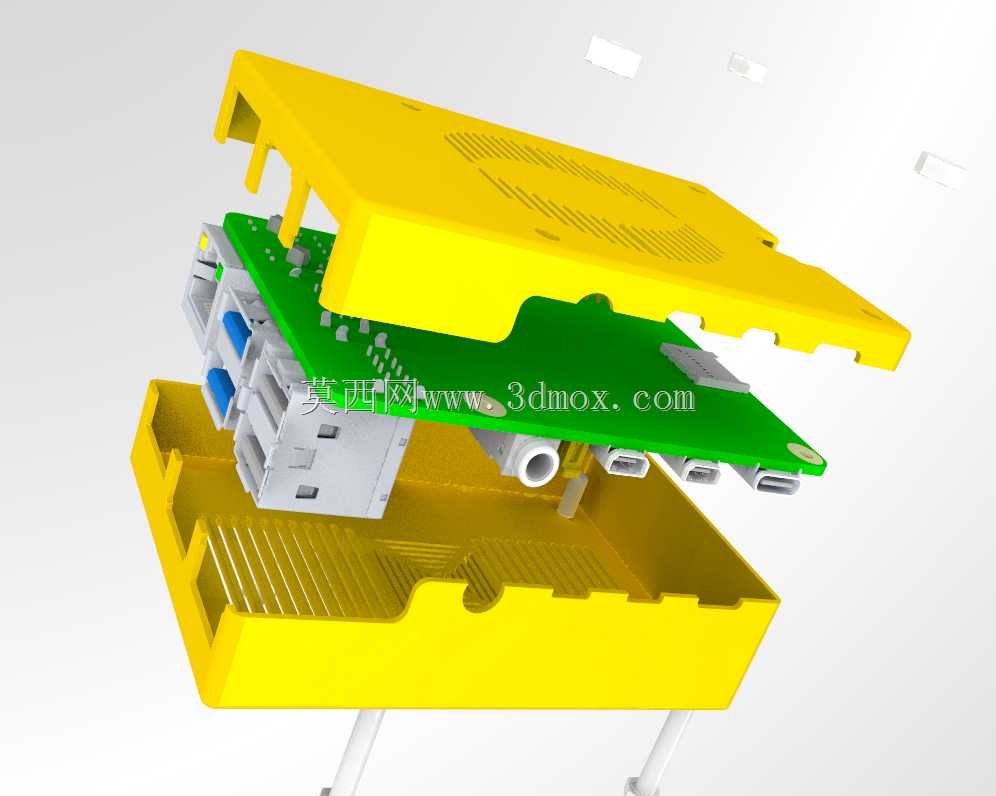

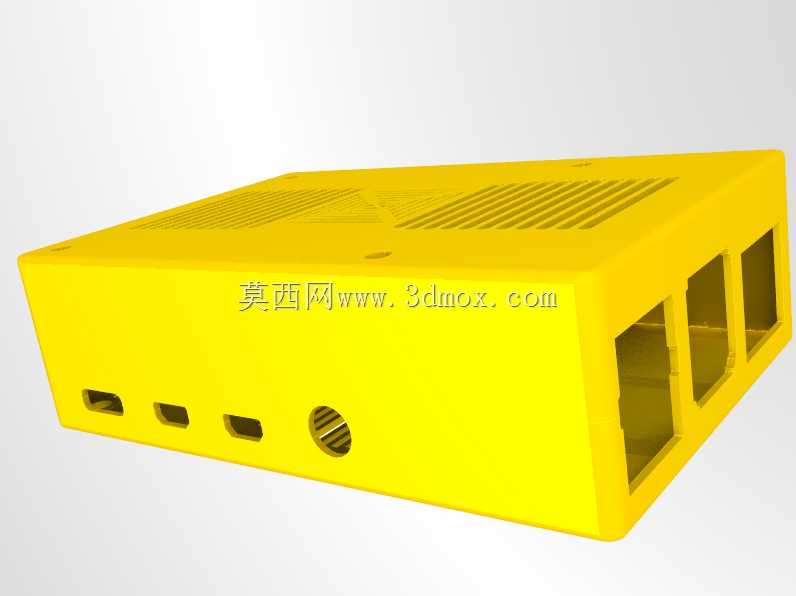

　　这款方形树莓派4代外壳，主要面向嵌入式开发、小型智能硬件部署场景使用，日常在桌面级智能控制终端、小型物联网网关、教学实验平台搭建中都能见到这类壳体的应用，核心作用是给裸露的树莓派核心板提供物理防护，同时规整接口位置，避免开发使用过程中电路板受磕碰、积灰、液体泼溅造成损坏，也能避免外接线路拉扯导致接口松脱。从结构设计层面来看，壳体采用上下扣合的分体式结构，整体为方正造型，没有多余的外凸弧面，在多台设备并排部署的时候可以紧密贴合摆放，大幅节省机柜或者桌面的占用空间，适合集群式部署的场景使用。壳体上的接口开孔完全匹配树莓派4代的接口布局，侧面预留了全尺寸USB接口、Type-C供电接口、HDMI输出接口、以太网接口的对应开孔，

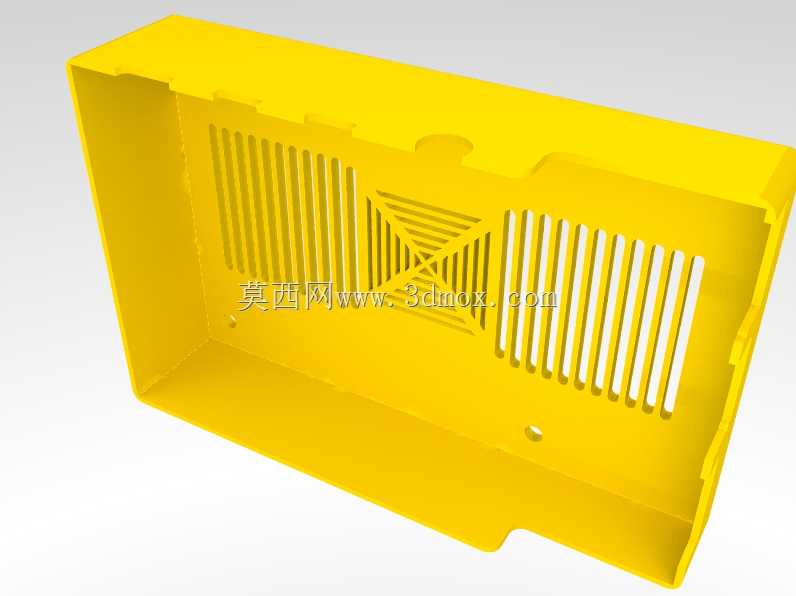

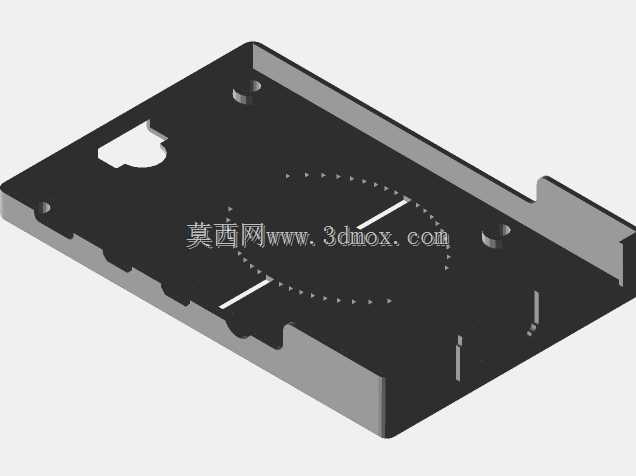

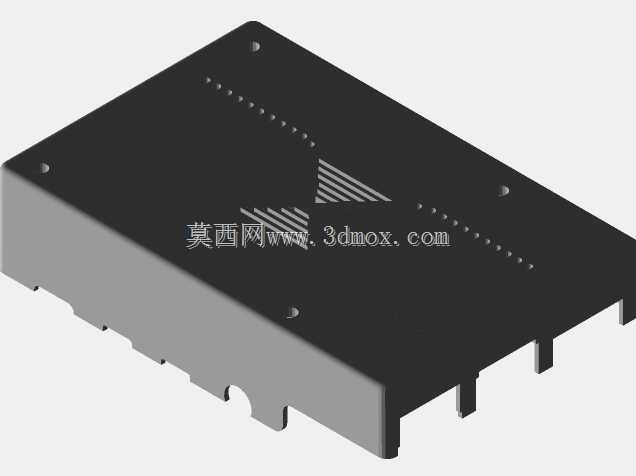

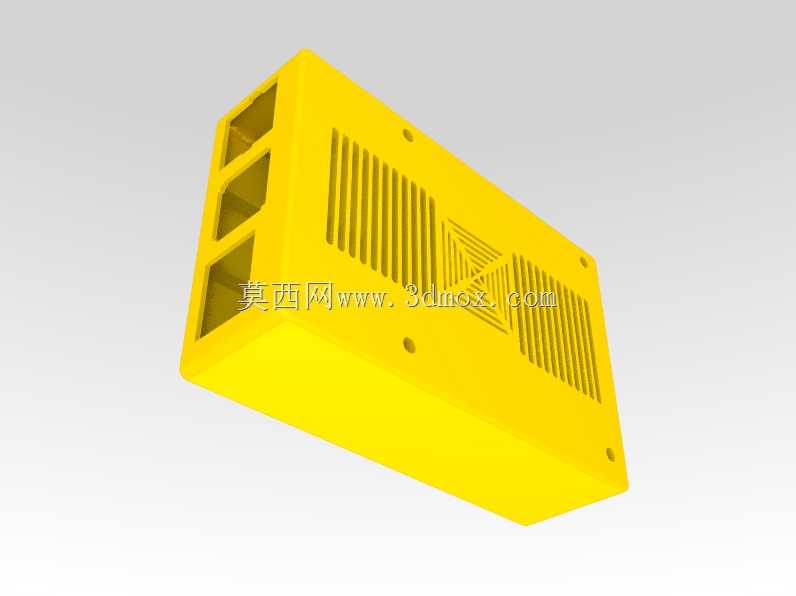

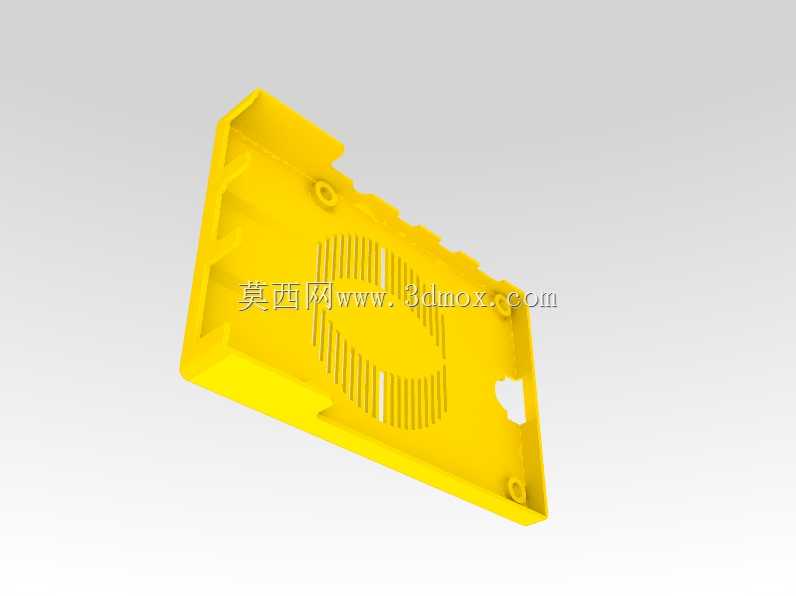

　　开孔边缘做了0.3mm的倒角处理，既可以避免插拔接头的时候刮蹭外壳边缘产生毛刺，也能保证接头插入后没有多余旷量，不会因为长期插拔导致接口对位偏移。壳体顶面预留了三个状态指示灯的透光孔位，还有一个音频接口的开孔，位置和主板上的元件完全对位，安装后不需要额外调整主板位置，直接将主板放置在下壳的定位柱上即可完成初步固定，定位柱高度经过测算，刚好让主板元件和壳体内壁保留1.2mm的安全间隙，避免主板背面的焊脚接触壳体内壁造成短路。壳体侧面设计了阵列式的通风散热槽，槽宽1.5mm，槽间距3mm，既可以保证壳体内空气流通，带走主板运行产生的热量，又能阻挡较大的杂物落入壳体内，日常使用环境下不需要额外加装防尘网就能满足普通办公、

　　实验室场景的防尘需求。上下壳的扣合位置采用卡扣式连接，在壳体四个内角位置设计了一体式卡扣，不需要额外使用螺丝就能完成壳体的闭合，需要拆卸维护的时候只需要用平口工具轻轻撬动卡扣位置就能打开壳体，反复拆装也不会出现卡扣断裂的问题，适合需要频繁更换主板配件、调整接线的开发场景使用。壳体的内壁做了均匀的壁厚处理，整体壁厚2mm，既保证了壳体的结构强度，日常拿取、轻微磕碰不会出现壳体开裂变形的问题，也不会因为壁厚过大导致整体重量增加，整个壳体装配完成后重量不到50g，不会给安装支架带来额外的负重。安装边界方面，壳体底部预留了两个M3螺丝的安装孔位，孔位间距60mm，可以直接固定在标准的铝型材支架、墙面安装板或者设备机柜的安装条上，

　　不需要额外制作转接件，适配常规的工业安装标准。在设计过程中特意规避了常见树莓派外壳的接口对位不准、散热间隙不足、卡扣易损的问题，所有开孔位置都经过实际装机验证，接头插拔顺畅，主板装入后没有顶触元件的问题，散热槽的开孔位置刚好对应主板上主控芯片、内存芯片的发热区域，空气流通的时候可以直接带走核心发热区域的热量，日常持续运行状态下壳体内温度比无外壳状态仅高2-3℃，不会因为加装外壳影响主板的散热性能。壳体的边角做了R2的圆角处理，拿取的时候不会有尖锐的棱角刮手，也能避免磕碰的时候边角应力集中导致壳体碎裂。对于嵌入式开发从业者来说，这类标准化的外壳可以直接用于原型机制作，不需要单独开模制作壳体，大幅缩短原型产品的制作周期，也能让原型设备的外观更加规整，方便进行功能演示和现场部署。在教学场景中，这类外壳可以保护实验用的树莓派主板，减少学生实验过程中因为磕碰、接线不当造成的主板损坏，降低实验设备的损耗率。在小型物联网项目部署中，统一的外壳造型可以让现场部署的设备外观保持一致，也方便后期维护的时候快速拆卸检查主板状态。
