带橡胶缓冲头的可调式止动限位螺钉

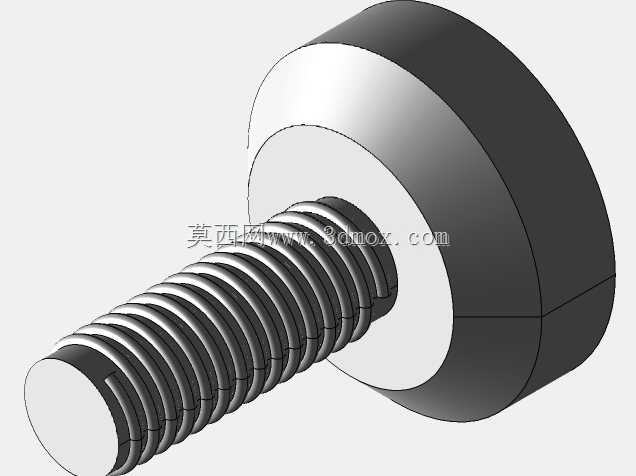

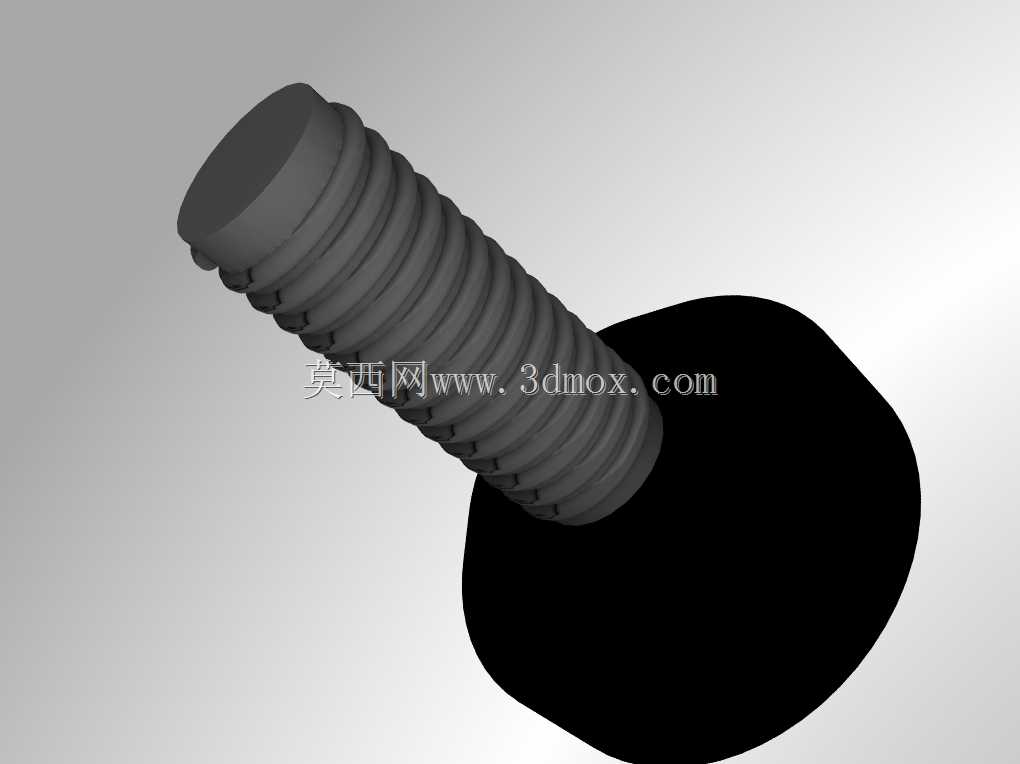

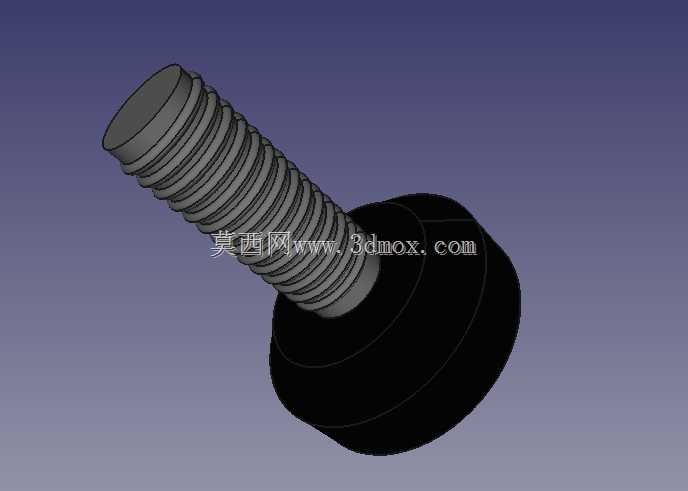

　　在各类工装夹具、自动化输送线、小型电子设备装配治具的结构设计中，这类带橡胶缓冲头的止动螺钉是解决硬接触磕碰、振动异响问题的常用小零件，很多刚入行的结构工程师容易忽略这类小零件的细节设计，直接用普通螺栓代替，最后调试阶段往往会出现工件表面刮伤、定位位置频繁偏移、设备运行时金属碰撞噪音过大的问题。从结构上看，这款零件分为两个核心功能段，一端是标准外螺纹段，采用普通公制粗牙螺纹设计，适配常规的螺纹安装孔，可通过旋转螺纹调整整体伸出长度，实现限位位置的无级微调，调整到位后可配合薄型锁紧螺母锁死位置，避免设备运行振动导致的螺纹松动移位。另一端是圆柱形橡胶缓冲头，橡胶头与金属螺纹基体采用包胶硫化工艺结合，结合面做了环形凹槽嵌合结构，

　　避免橡胶头受侧向力时与金属基体脱开分离，橡胶头的端面为平整平面，接触被限位工件时不会产生应力集中，也不会刮伤工件的喷涂面、阳极氧化面等易损伤表面。实际应用场景中，这类零件常被用在小型电子产品的组装治具上，比如手机屏幕贴合工装的限位位置，安装在治具的上下模开合限位处，合模时橡胶头先接触模座，吸收合模的冲击动能，避免硬碰撞导致的屏幕玻璃碎裂；也会用在小型振动盘的出料轨道末端，作为工件到位的止挡件，橡胶头可以吸收工件高速输送过来的撞击力，同时减少金属碰撞产生的噪音，改善车间作业环境；在一些小型通讯设备的内部结构中，也会用这类零件作为PCB板的辅助支撑，顶住PCB板的非布线区域，避免设备受外力振动时PCB板产生过大形变导致元件虚焊。

　　设计这类零件的时候，需要重点关注几个安装边界尺寸，首先是螺纹段的长度，要根据安装板的厚度、需要调整的行程范围来确定，螺纹段太短会导致调整行程不足，太长则会在安装后伸出过长的螺纹尾部，容易刮伤周边的线束或者其他零件；其次是橡胶头的直径和厚度，橡胶头直径要比螺纹大径大出足够的尺寸，保证接触面积足够，避免压强过大压伤工件表面，橡胶厚度则要根据需要吸收的冲击能量来确定，冲击越大的场景需要的橡胶厚度越大，同时要考虑橡胶压缩后的形变量，避免压缩过量导致金属基体直接接触工件。另外橡胶材质的选择也很关键，常规场景用丁腈橡胶即可，耐油耐磨，如果是在高温环境下使用则需要换成硅橡胶材质，避免橡胶老化开裂失去缓冲作用。

　　很多工程师在建模的时候容易忽略橡胶与金属结合处的退刀结构，直接把橡胶端面和金属轴肩做平，实际生产中硫化包胶的时候，这个位置很难做到完全平整，容易出现橡胶飞边，所以建模时要在金属轴肩处留出0.2到0.3毫米的沉台，让橡胶包覆的时候有容纳飞边的空间，也能提升橡胶与金属的结合强度。螺纹段的末端要做倒角处理，方便安装时拧入螺纹孔，避免螺纹首牙刮伤安装孔的内螺纹。在做装配验证的时候，要重点测试调整到最长伸出长度时的零件刚性，避免伸出过长时受侧向力导致螺纹弯曲变形，同时要测试橡胶头反复压缩后的回弹性，确保长期使用后不会出现永久形变导致限位位置偏移。这类小零件虽然结构简单，但是在很多设备里直接影响最终的使用体验和产品良率，建模的时候需要把各个配合细节做准确，才能给后续的生产加工、装配调试提供可靠的模型依据，避免因为小零件的设计疏漏导致整个工装或者设备反复整改。
