阿尔萨AB90型U型绝缘结构件设计

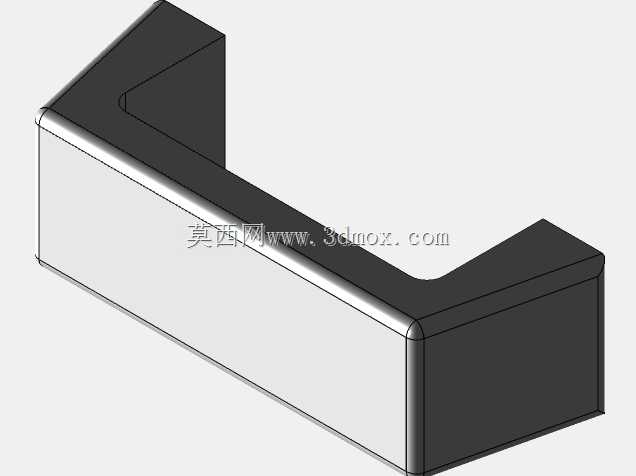

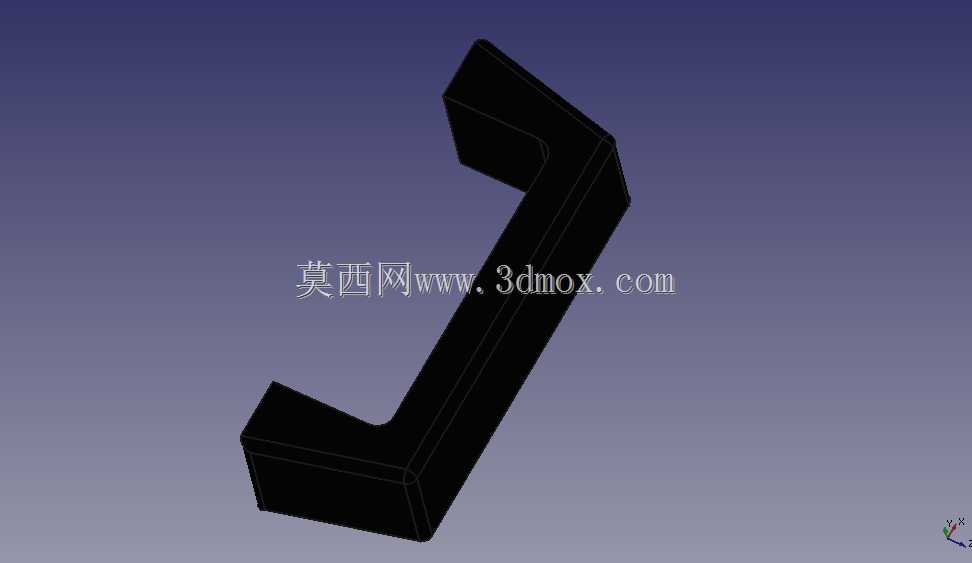

　　这款U型结构件主要面向通讯设备内部的电气安装支撑场景，在基站内部接线模块、工业通讯终端的布线固定工位上，这类构件承担着绝缘隔离、走线承托的核心作用，区别于普通金属折弯件，该构件采用绝缘基材一体成型，能够在强电布线密集的通讯机柜内部避免不同回路之间的爬电风险，同时兼顾结构支撑的刚性需求。从结构形态来看，构件整体采用等截面U型槽设计，两侧立边与底边的过渡位置做了圆角处理，一方面是为了消除注塑成型过程中的应力集中点，避免长期受温变影响出现基材开裂的问题，另一方面圆角过渡也能防止布线过程中尖锐边角划伤线缆绝缘层，适配通讯机房内多股弱电线缆的布设需求。设计阶段优先考虑了安装边界的适配性，

　　构件的外轮廓尺寸匹配标准通讯机柜内的35mm安装导轨间距，底边预留的平整安装面可以直接通过卡扣或者M4规格螺丝固定在导轨或者设备内板上，两侧立边的高度经过反复校核，既能够容纳直径6mm以内的多束线缆同时布设，又不会占用过多的机柜内部纵深空间，避免影响相邻模块的插拔操作。构件的壁厚设计遵循了绝缘件的均匀壁厚原则，整体壁厚保持在2.5mm，立边顶端做了1mm的加厚翻边，提升整个构件的抗形变能力，在现场施工过程中，即使施工人员临时踩踏或者工具磕碰，也不会出现立边弯折变形的问题，能够长期保持U型槽的形态稳定。从功能特性上看，该构件的基材选用酚醛模塑料，也就是常说的电木材质，本身具备优秀的绝缘性能与耐温特性，

　　在通讯设备长期运行产生的40-60℃工作温度区间内，不会出现材质软化、绝缘性能下降的问题，同时材质本身的阻燃等级达到V0级，符合通讯机房内部的消防安全要求，即使周边线路出现短时过载发热，也不会引燃构件本身。在实际应用场景中，这类构件除了通讯机柜内部的走线承托之外，也可以用在低压配电端子排的相邻端子隔离、小型工控设备的内部线路固定工位上，U型的开口方向可以根据安装需求灵活调整，既可以开口向上作为走线槽使用，也可以开口向下作为线缆的压接固定座使用，配合扎带就可以完成线缆的牢靠固定，不需要额外设计定制化的固定结构。设计过程中特意规避了金属构件常见的边缘毛刺、导电风险等问题，一体成型的结构不需要后续的二次机加工，

　　成型之后只需要简单去除浇口毛刺就可以直接投入使用，生产效率远高于金属折弯焊接的同类构件，同时绝缘材质本身不需要额外做喷塑、电镀等表面绝缘处理，从生产端就降低了工序复杂度与成本。构件的内表面做了细微的磨砂纹理处理，一方面可以提升与线缆外被之间的摩擦力，避免线缆在槽内出现滑移错位，另一方面磨砂表面不容易残留施工过程中的指纹、灰尘，长期使用之后也不会因为积灰导致绝缘性能下降。在安装边界的校核上，设计阶段就考虑了不同安装场景的公差适配，构件底边的安装孔位预留了0.2mm的公差余量，能够适配现场安装时的孔位偏差，不需要施工人员额外扩孔调整，同时立边与底边的垂直度控制在0.1mm以内，保证多段构件拼接使用的时候，槽道内壁保持齐平，不会出现台阶剐蹭线缆的问题。针对通讯设备内部可能出现的凝露问题，构件的U型槽底端特意预留了微小的排水缺口，即使机柜内部因为温变产生凝露水，也可以顺着缺口排出，不会在槽内积水导致线路绝缘性能下降，这个细节设计在南方高湿环境的通讯基站应用中，能够有效降低线路短路的故障概率。从结构强度的仿真验证来看，该构件在承受5kg的垂直均布载荷时，底边的最大形变量不超过0.3mm，完全满足通讯线缆布设的承重需求，同时立边的侧向抗推力达到30N，即使线缆绑扎过程中侧向受力，也不会出现立边外张变形的问题，能够长期保持结构形态稳定。
