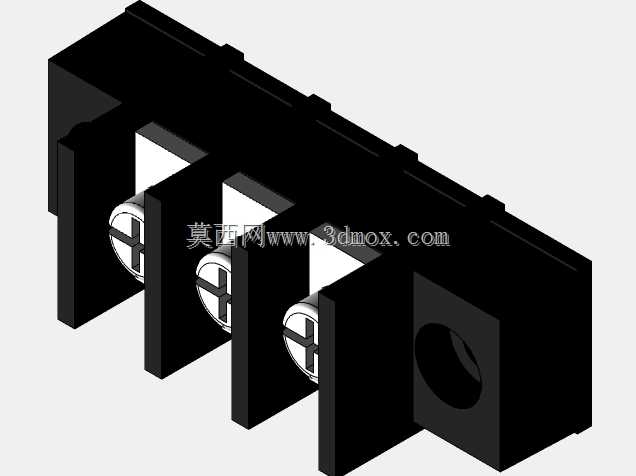

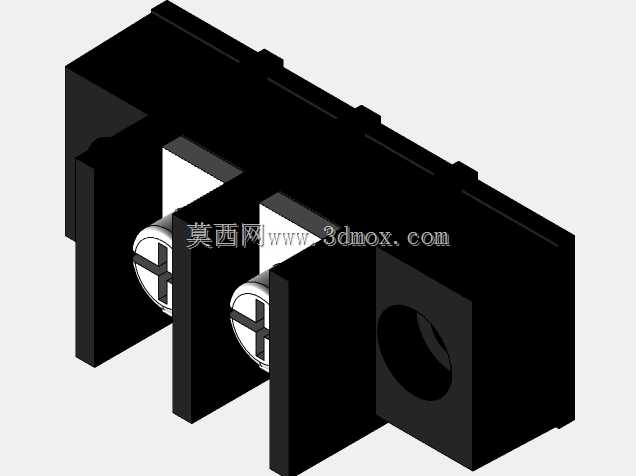

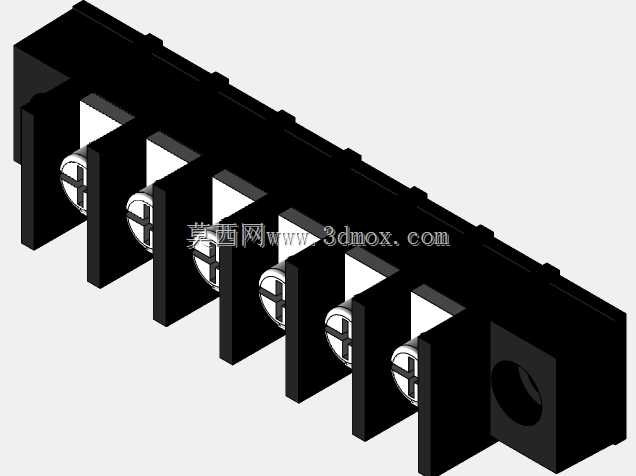

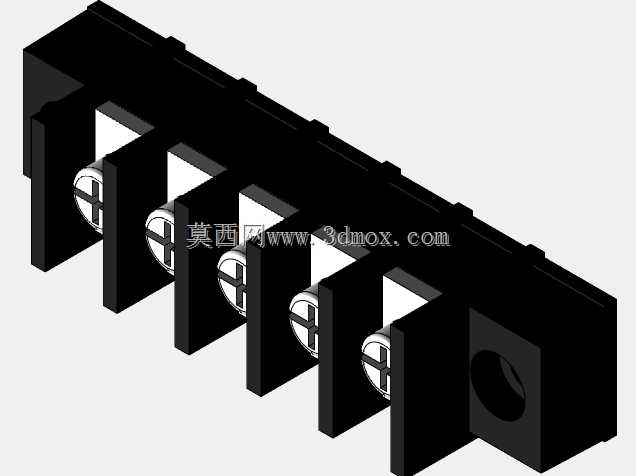

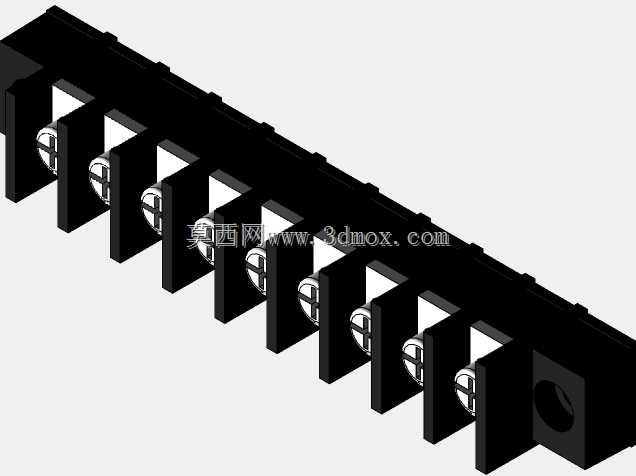

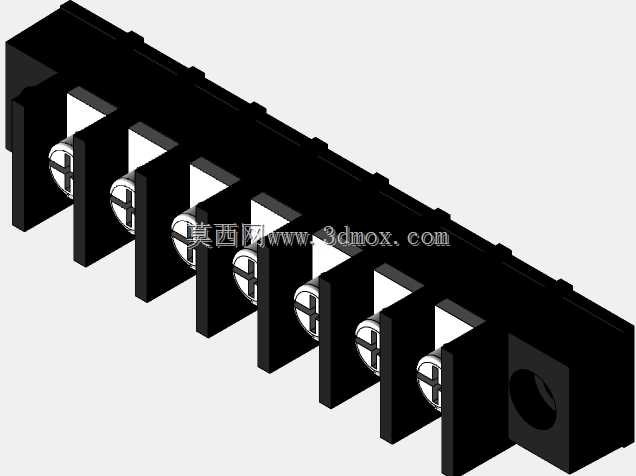

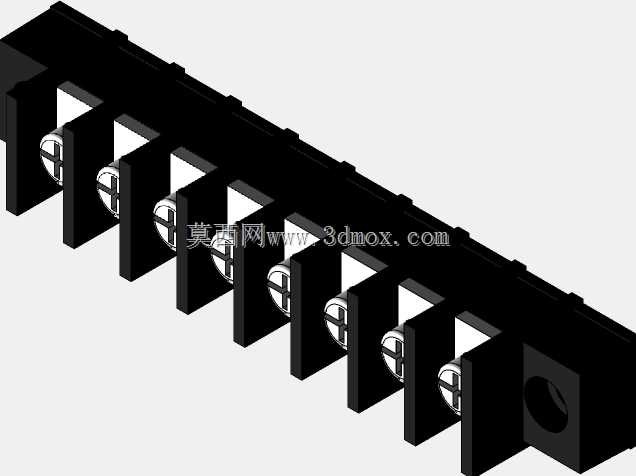

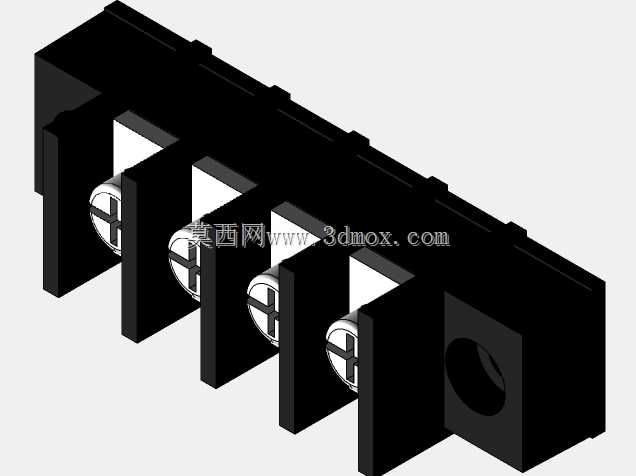

7.62mm间距螺钉式屏蔽接线端子结构

　　在工业控制板卡、通讯接口模组、电源类PCB的布线设计中，接线端子是实现板内电路与外部线缆可靠导通的核心连接件，这款7.62mm间距的螺钉式屏蔽接线端子，正是针对大电流传输、抗电磁干扰要求的板端连接场景开发的结构件。从实际选型应用来看，这类端子常被用在工业PLC IO接口板、开关电源输出端、通讯设备的电源接入位、工控驱动板的外接线缆连接位置，相比传统无屏蔽的螺钉端子，它自带的屏蔽结构可以有效阻隔外部电磁辐射对板内敏感电路的干扰，同时也能减少大电流接线部位对外的电磁泄露，适配EMC测试要求较高的电气设备设计需求。

　　从功能特性上看，这款端子采用螺钉压接的线缆固定方式，相比弹片式接线，它的咬合力更强，能够适配线径范围更宽的多股铜芯线，在存在振动的工业设备使用场景中，螺钉锁紧的结构不容易出现线缆松脱、接触不良的问题，长期通电运行的温升表现也更稳定。端子的屏蔽结构与PCB板上的屏蔽焊盘直接焊接连通，当设备外壳接地后，整个接线区域可以形成连续的屏蔽腔体，把接线部位的电磁干扰路径切断，避免外部干扰顺着接线位置串入板内的信号电路，这一点在带有模拟量采集、高速通讯电路的板卡设计中尤为重要，很多工程师在做EMC整改时，往往会优先更换带屏蔽结构的接线端子来解决传导干扰超标的问题。

　　从设计思路层面拆解这款端子的结构，首先是间距设定为7.62mm，这个间距对应的是300V/20A左右的常规大电流接线的安全爬电距离要求，相邻两个接线位之间的绝缘隔栏做了加高处理，进一步拉大了极间的爬电路径，避免潮湿、粉尘环境下出现极间打火、漏电的问题。端子的焊脚采用了长引脚设计，穿过PCB后焊接的浸润面积更大，不仅能保证大电流通过时的载流能力，也能提升端子在PCB上的固定强度，避免多次拧动螺钉时端子出现松动、焊盘脱落的问题。螺钉头部采用十字槽设计，适配常规的十字螺丝刀操作，压线位置的金属件做了防滑齿结构，当螺钉拧紧压接线缆时，齿状结构可以咬入铜芯线表面，增大接触摩擦力，即使线缆受到外力拉扯，也不容易从压线位脱出。金属导电件采用铜合金镀锡处理，既保证了导电性能，也能提升抗氧化能力，长期在高温环境下运行也不容易出现接触电阻变大的问题。

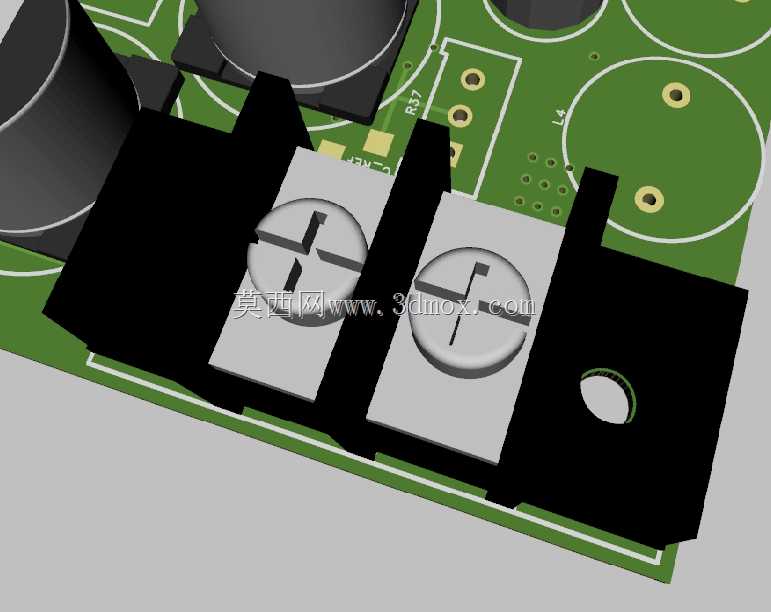

　　从安装边界尺寸来看，这款端子的本体高度、引脚间距、焊盘孔径都做了标准化设计，完全适配常规厚度的FR4 PCB板安装，在PCB布局时，只需要按照给定的封装尺寸预留焊盘位置，同时在端子周边预留足够的螺丝刀操作空间即可，不需要额外做特殊的结构避让。端子两侧的固定孔位可以额外加装螺丝将端子本体与PCB加固，在大线径接线、频繁拧动螺钉的使用场景下，这种额外的固定方式可以进一步提升连接可靠性。屏蔽部分的焊盘需要与PCB的地层做多点连通，保证屏蔽结构的接地阻抗足够低，才能发挥出应有的抗干扰效果，如果只是虚焊或者单点接地，屏蔽效能会出现明显下降。在实际建模过程中，需要重点关注螺钉的行程范围、压线位的开合尺寸，确保虚拟装配时线缆能够顺利放入压线位，螺钉拧紧后不会出现干涉、压不紧线缆的问题，同时也要核对焊脚位置与PCB封装的匹配度，避免生产时出现插件错位的问题。对于结构工程师而言，这类标准件的三维建模重点不在于外观的还原度，而在于安装尺寸、配合边界的精准度，因为在整机设计时，端子的位置会影响到外壳的开孔尺寸、线缆的走线空间，任何一个尺寸偏差都可能导致生产装配时出现干涉，无法顺利组装。
