2.54mm螺距KF128螺钉式接线端子结构

　　在低压控制电路、小型通讯设备板卡、嵌入式开发板的布线环节里，板载接线端子的选型直接决定了后期线束装配效率与长期通电的连接可靠性，这款2.54mm螺距的KF128螺钉接线端子，就是针对小间距PCB板载接线场景设计的直焊式连接部件。不同于大电流场景下使用的栅栏式大间距端子，这款端子的螺距严格控制在2.54mm，刚好匹配通用PCB板的标准孔距网格，在布线密度较高的控制板、信号采集板上，不会占用过多板上空间，能在有限的板卡面积内实现多路信号或小功率回路的外接引出。

　　从实际使用场景来看，这类端子常出现在工业通讯模块、小型PLC扩展板、传感器信号转接板、消费类电子控制板上，用来实现板内电路与外部线束的可拆卸连接，相比直接焊线的方式，后期设备维护、线束更换时不需要反复拆焊PCB焊盘，能有效避免焊盘脱落导致的板卡报废。端子的主体采用绝缘阻燃的工程塑料材质，绿色的绝缘基座将每一个接线位完全隔离，相邻接线位之间有足够的绝缘爬电距离，满足低压信号回路的绝缘要求，即使在多芯线同时接入的情况下，也不会出现相邻回路短路的问题。

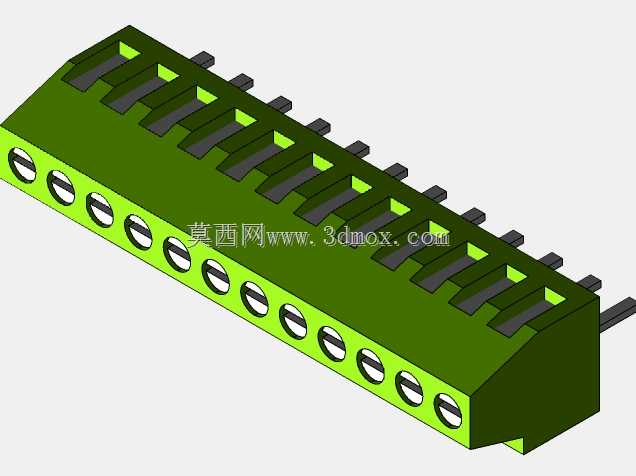

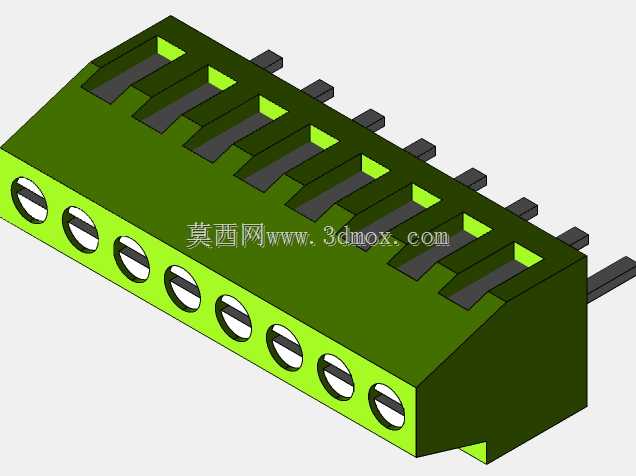

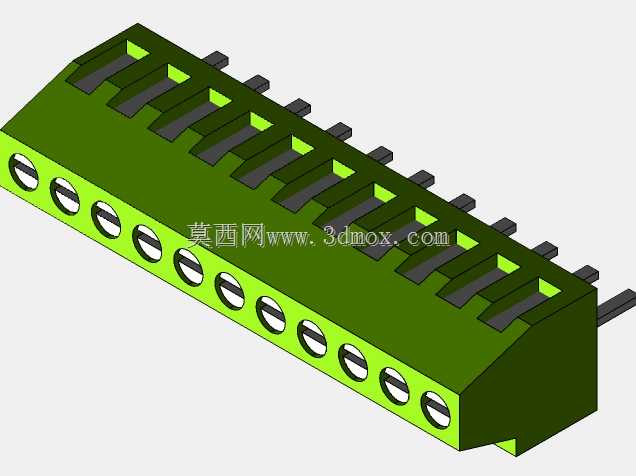

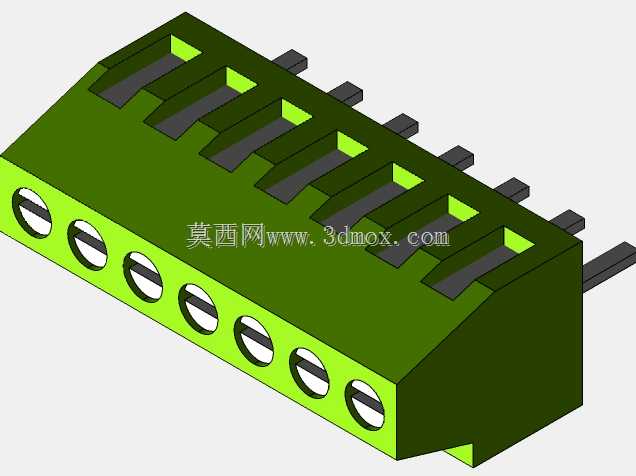

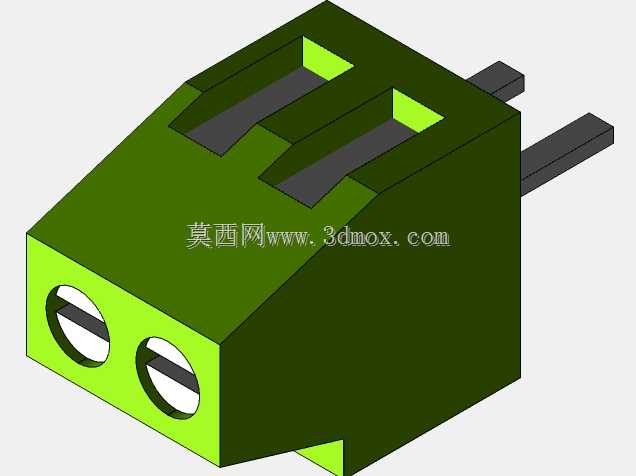

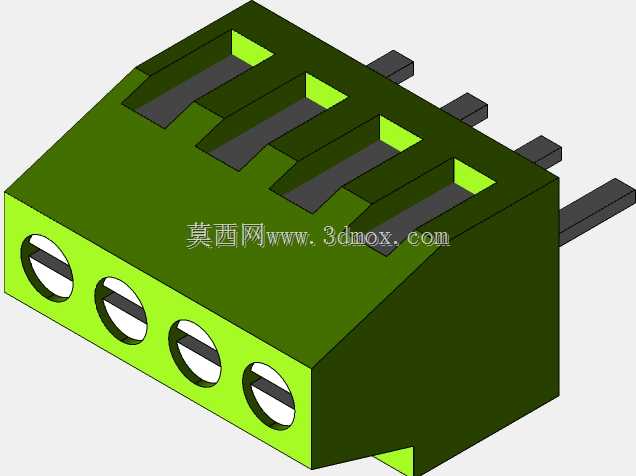

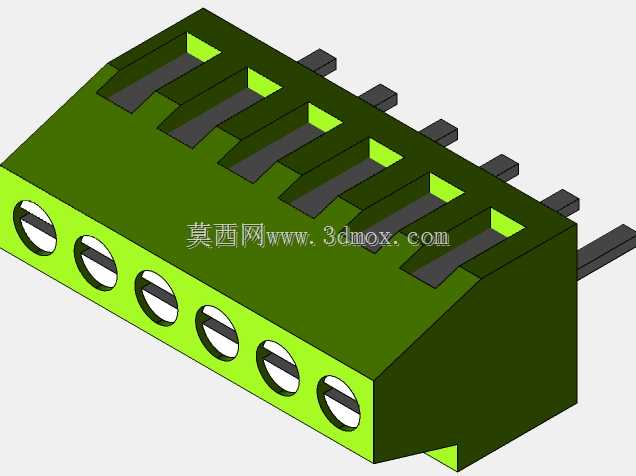

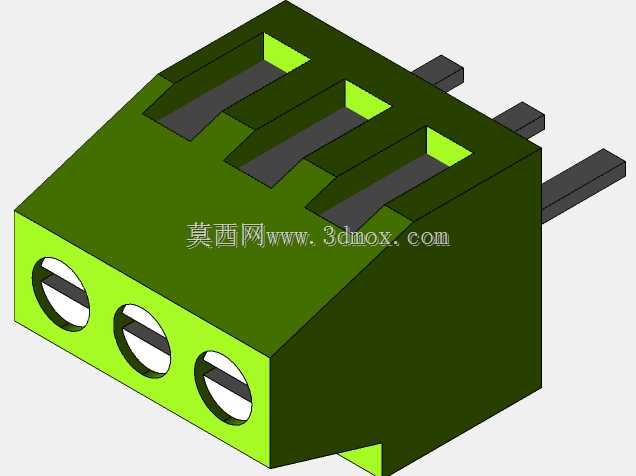

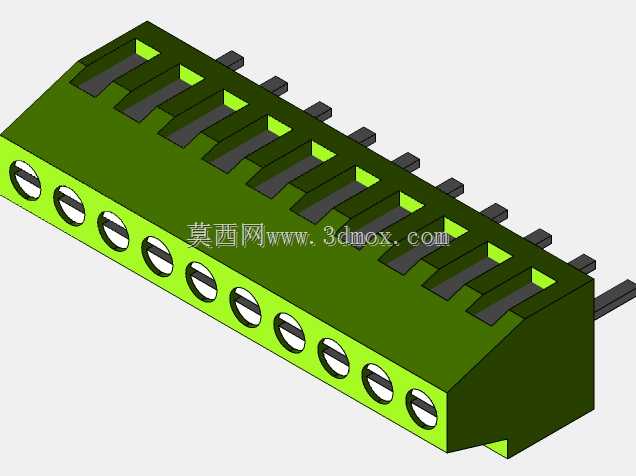

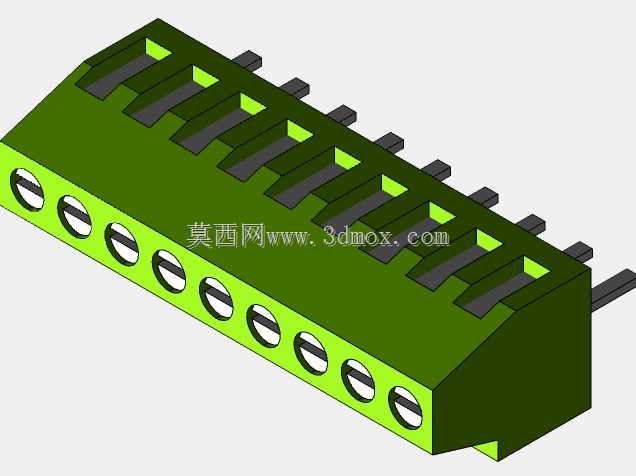

　　设计层面，这款端子采用直插式焊针结构，焊针长度与直径匹配标准PCB通孔尺寸，过波峰焊时焊锡能均匀包裹焊针，形成可靠的焊点连接，不需要额外补焊。每个接线位的螺钉锁紧结构采用下压式压线设计，螺钉拧紧时会通过内部的压线块将导线线芯牢牢压在导电基座上，不管是单股硬线还是多股软线，都能实现稳定的电气连接，不会因为设备运行中的轻微振动出现线芯松脱、接触电阻变大的问题。端子的多联结构可以根据实际需要的回路数进行拼接，从2位到12位甚至更多位都可以灵活组合，不需要单独开模制作不同位数的基座，能适配不同通道数的板卡设计需求。

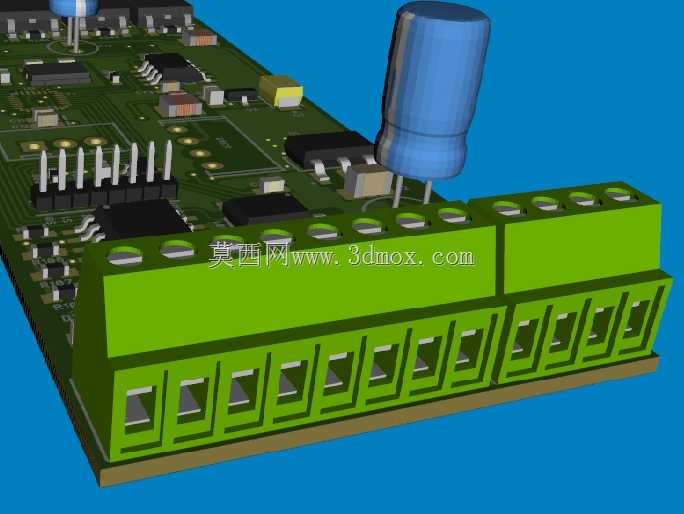

　　安装边界上，这款端子的焊接引脚间距严格遵循2.54mm的标准网格，引脚中心距偏差控制在±0.1mm以内，PCB设计时可以直接调用标准封装库，不需要单独绘制封装。端子本体在PCB板上的投影宽度、高度都经过优化，焊接后不会和周边的电解电容、排针、芯片等元器件产生空间干涉，就像图中展示的安装场景，端子旁边布置电解电容、直插排针时，预留的安全间隙完全满足装配要求，不会出现元器件装不上的问题。压线口的开口尺寸适配24AWG到18AWG的导线，覆盖了绝大多数信号回路与小功率供电回路的线径范围，日常装配时不需要准备特殊的压接工具，只用普通十字螺丝刀就能完成导线的锁紧固定，对生产线上的装配工人非常友好，不需要额外的操作培训就能快速完成接线作业。

　　从长期运行的可靠性角度看，这类螺钉式接线端子相比弹簧式接线端子，在存在持续轻微振动的设备环境里，连接稳定性更有优势，不会因为弹簧疲劳出现接触不良的问题，导电部分采用铜质基材镀锡处理，抗氧化能力强，长时间使用后接触电阻不会出现明显上升，能保证信号传输的稳定性与小功率供电的可靠性。绝缘基座的耐温范围匹配波峰焊的工艺温度，过焊时不会出现基座变形、螺钉卡位的问题，能适配常规的PCB量产焊接工艺，不需要为了这个元器件调整焊接温度曲线。在进行三维结构设计时，这款端子的模型完整还原了绝缘基座的外形、焊针的位置与尺寸、螺钉的安装位置与压线行程，在进行PCB板卡的整体结构干涉检查时，可以直接调用这个模型进行装配验证，提前发现端子与周边结构件、元器件的空间冲突，减少打样后的改模次数，缩短板卡开发的周期。
