带风冷散热结构的热压塑料铆接装置

　　这套热压铆接执行机构，主要面向消费电子、小型通讯配件类产品的塑料壳体装配工序，针对热塑性塑料柱的热熔铆接场景设计，替代传统超声波焊接在薄壁、易震裂塑件上的应用局限，尤其适配带精密电子元件的壳体组装，避免超声振动对内部贴片元件造成的隐裂损伤。从结构布局来看，整套机构采用集成化模块化设计，将发热组件、散热结构、铆接头、安装定位接口整合为单一执行单元，可直接挂载在单轴位移滑台或者小型三轴机械手末端，不需要额外搭建复杂的管路与布线，适配自动化装配线的快速换型需求。

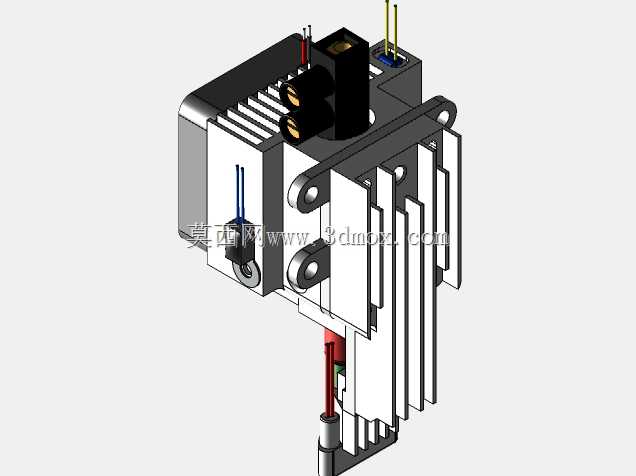

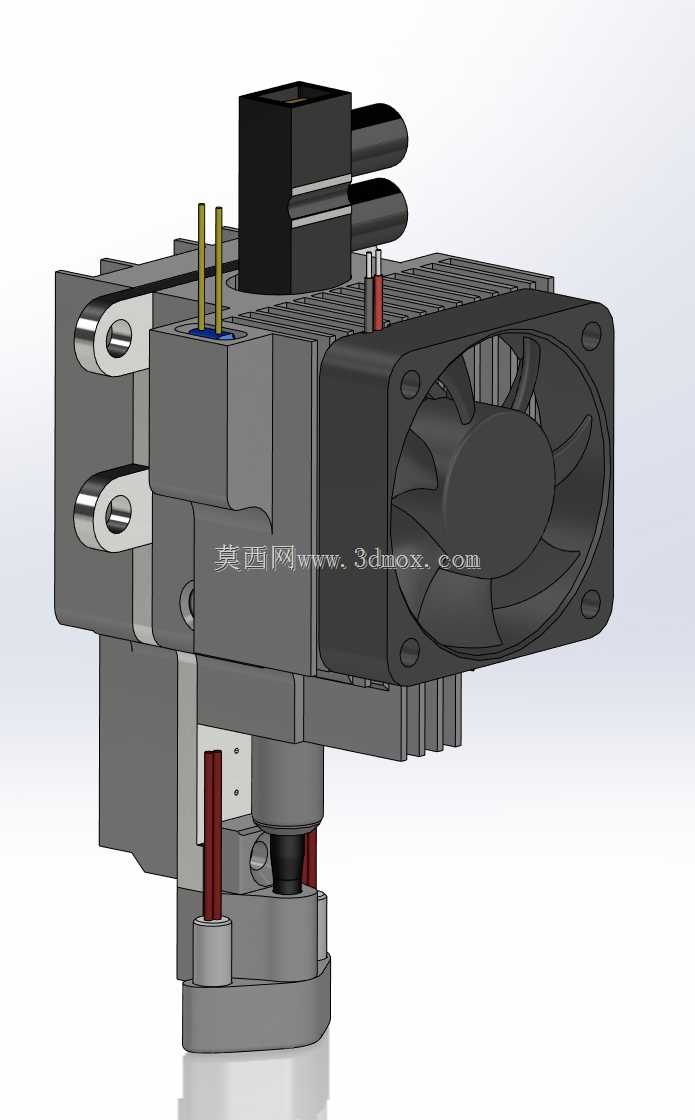

　　散热部分采用轴流风扇直吹散热鳍片的结构，鳍片与发热块之间设置隔热垫层，避免热量向上传导至安装端，影响滑台或者机械手的定位精度，同时保证连续作业时发热体的温度场稳定，不会因为长时间工作出现热量累积导致铆接温度漂移，实际连续作业工况下，铆接头的温度波动可以控制在±5℃范围内，保证每个铆点的熔融深度一致，不会出现过熔焊穿或者熔接不足松脱的问题。发热组件采用内置加热棒配合温度传感器的闭环控温结构，加热棒对称布置在导热块内部，保证导热块下端面的温度均匀性，铆接头与导热块采用快拆式连接结构，可根据不同直径的塑料铆柱更换对应规格的铆头，不需要拆解整个主体结构，换型时间可控制在十分钟以内，适配多品种小批量的生产场景。

　　安装定位部分设置了两处带衬套的销轴安装孔，孔位间距按照标准小型滑台的安装接口设计，安装时可通过销轴快速定位，再用侧面紧定螺钉锁紧，保证机构安装后的垂直度误差小于0.02mm，避免铆接时出现压偏导致的铆点歪斜、溢料不均匀问题。机构下端设置有导向定位结构，铆接下压时可先通过导向柱与工装定位孔配合，保证铆接头与塑料柱的同轴度，即使滑台存在微小的定位误差，也能通过导向结构自动校正位置，降低对设备重复定位精度的要求。

　　从安装边界来看，整套机构的横向最大尺寸不超过120mm，纵向高度控制在150mm以内，不会占用过多的装配工位空间，在紧凑的多工位转盘式装配机上也能并排布置多个铆接单元，实现同一壳体上多个铆点的同步铆接，提升装配效率。电气接口全部集中在机构侧方，加热线、传感器线、风扇供电线采用集成航插连接，接线时不会出现错接问题，日常维护时可直接拔插更换整个单元，不需要逐根拆线接线，减少设备停机维护时间。

　　实际应用中，这套机构可适配PP、ABS、PC等常用热塑性塑料的铆接作业，针对不同塑料的熔融温度调整加热参数即可，铆接完成后的铆点拉拔力可达到塑料柱本身强度的80%以上，不会出现松脱问题，同时铆接过程无冲击、无噪音，相比传统冲击式铆接更适合无尘车间的生产环境，也不会产生超声焊接的高频噪音，改善车间作业环境。结构设计时充分考虑了日常维护的便利性，风扇采用标准80mm轴流风扇，属于通用标准件，损坏后可直接在市场采购替换，不需要定制专用配件；加热棒和温度传感器也采用标准规格，备件采购成本低，适合工厂长期连续使用的工况。机构的所有外露金属件都做了氧化发黑处理，既可以提升表面散热效率，也能避免长期使用出现锈蚀，在有少量助焊剂、清洗剂挥发的电子装配车间内也能保持稳定的性能，不会因为腐蚀导致结构卡滞或者接触不良。
