IC再装球站原型设备结构设计方案

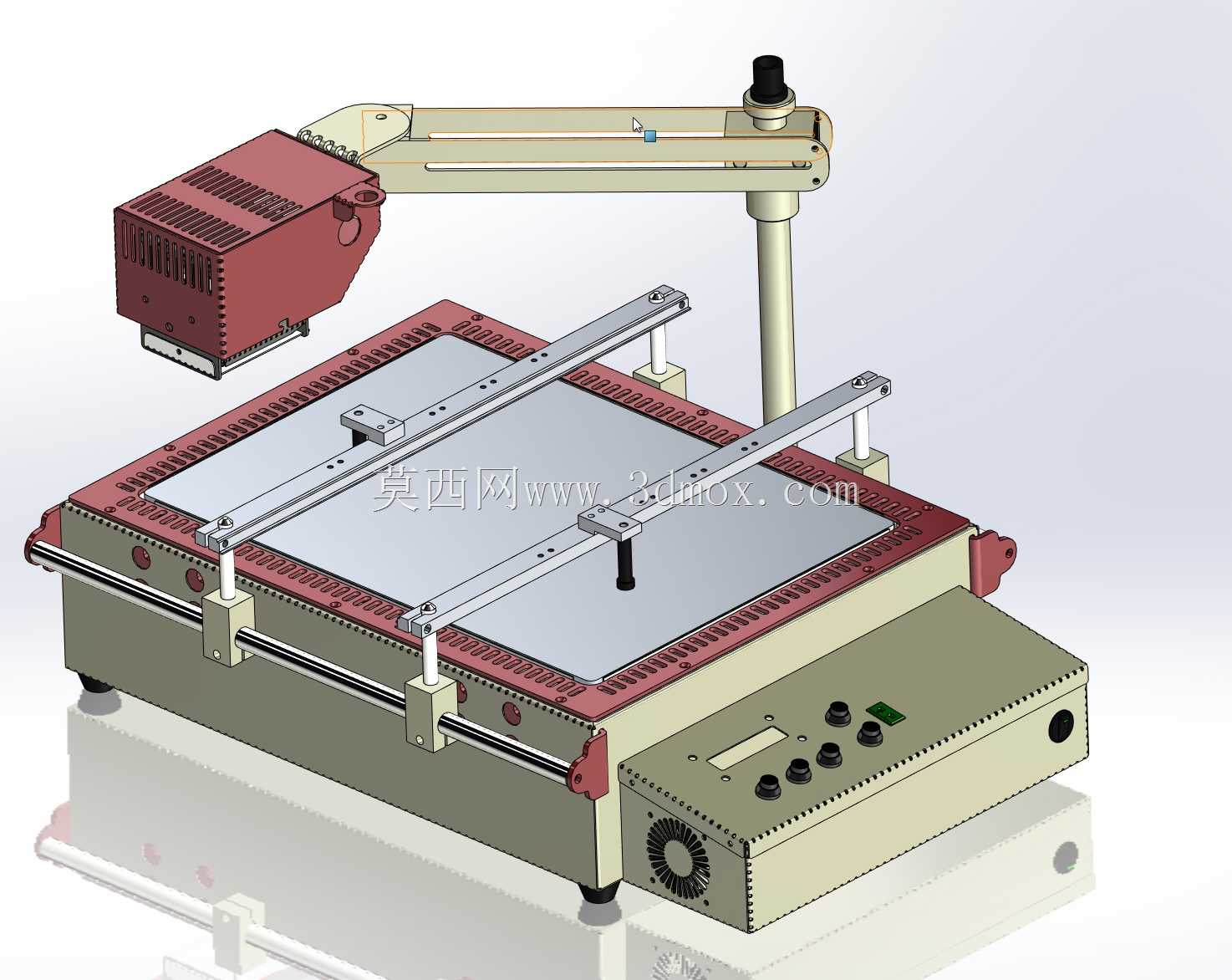

　　在半导体封装返修工序里，这类IC再装球站主要承担BGA类芯片植球前的对位、助焊剂涂覆、锡球放置与预固定作业，常见于芯片维修产线、小批量封装打样车间，适配从消费级通讯芯片到工业级主控IC的再加工需求，能覆盖多数6s尺寸区间内的方形BGA器件处理，无需额外定制大型封装产线的专用治具，适配多品种小批量的生产柔性要求。设备整体采用台式悬臂布局，底座集成了电气控制、运动驱动与操作交互单元，悬臂末端搭载植球执行模组，下方是带双导轨的工件承载平台，这种布局的核心考量是让操作人员在设备正面就能完成芯片上料、对位校准、参数调整的全流程操作，无需绕机作业，同时悬臂的运动覆盖范围刚好匹配工作台的有效加工区域，不会出现多余的运动空程，

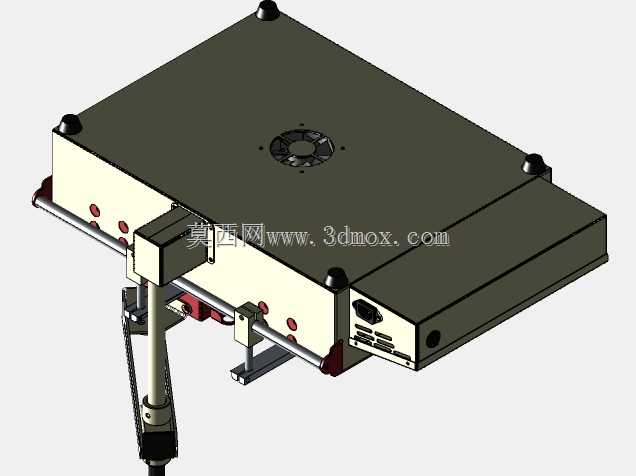

　　也能控制设备整体占地尺寸，适配车间内紧凑的工位排布。从结构设计细节来看，工作台采用两根平行的线性导轨作为X向运动导向，搭配同步带传动实现平稳的水平位移，导轨安装面做了铣平加工保证平行度，避免运动过程中出现卡滞或位置偏差；Y向运动集成在悬臂的横梁结构内，同样采用线性导向结构，末端的执行模组集成了锡球供给与压附功能，悬臂的立柱采用空心方管结构，内部走布线缆，避免线缆外露造成的运动干涉或车间粉尘堆积。底座部分的外壳采用薄钢板折弯拼接成型，侧面布置散热风扇与通风孔，保证内部驱动板、电源模块的散热需求，正面排布操作按钮与状态指示灯，操作人员无需打开设备外壳就能完成常规的启停、复位、模式切换操作，底座底部安装可调脚杯，

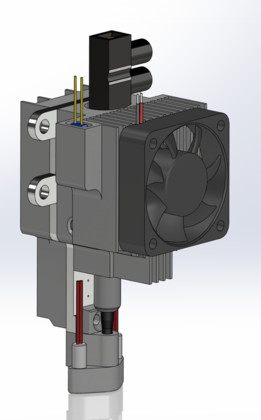

　　可在不平整的车间台面上调整设备水平度，保证运动平台的平面度误差控制在植球作业允许的范围内。设计过程中优先考虑了作业的对位精度需求，平台的运动行程预留了足够的安装边界，工件放置区的有效尺寸覆盖常规通讯类BGA芯片的最大封装尺寸，同时预留了治具安装的螺孔位置，可根据不同芯片规格快速更换定位治具，无需重新调整整机的运动原点参数。悬臂的升降行程做了硬限位设计，避免执行模组下行过度压损芯片表面，同时在运动轴的两端都设置了光电限位开关，作为软限位失效后的二级保护，防止设备运动超程造成结构损坏。执行模组的安装接口采用标准化设计，可根据工艺需求更换不同规格的植球头，适配不同直径锡球的作业要求，无需改动悬臂的主体结构，降低后续工艺升级的改造成本。

　　设备的电气元件全部集成在底座的密闭腔体内，与上方的作业区域做了物理分隔，避免植球过程中掉落的助焊剂、锡球残渣进入电气腔造成短路故障，腔体的检修门设置在设备背面，日常维护时只需断开电源打开后盖就能完成接线检查、元件更换的操作，不会干扰正面的作业工位布局。从实际使用场景出发，这种台式设备不需要配套专用的地基或减震台，放置在常规的防静电工作台上即可投入使用，整机重量控制在单人可辅助移位的范围内，方便车间根据生产需求调整工位布局，运动速度可根据操作人员的熟练程度做参数调整，新手操作时可降低运动速度保证对位精度，熟练操作人员可提高运动速度提升作业效率。对位区域预留了视觉相机的安装位置，后续可升级加装视觉对位系统，实现芯片位置的自动识别与对位补偿，进一步降低人工对位的误差，提升植球良率，原始设计中已经预留了相机的安装螺孔与走线通道，升级时无需对主体结构做打孔、焊接等二次加工。
