微型机器人中臂传动结构设计方案

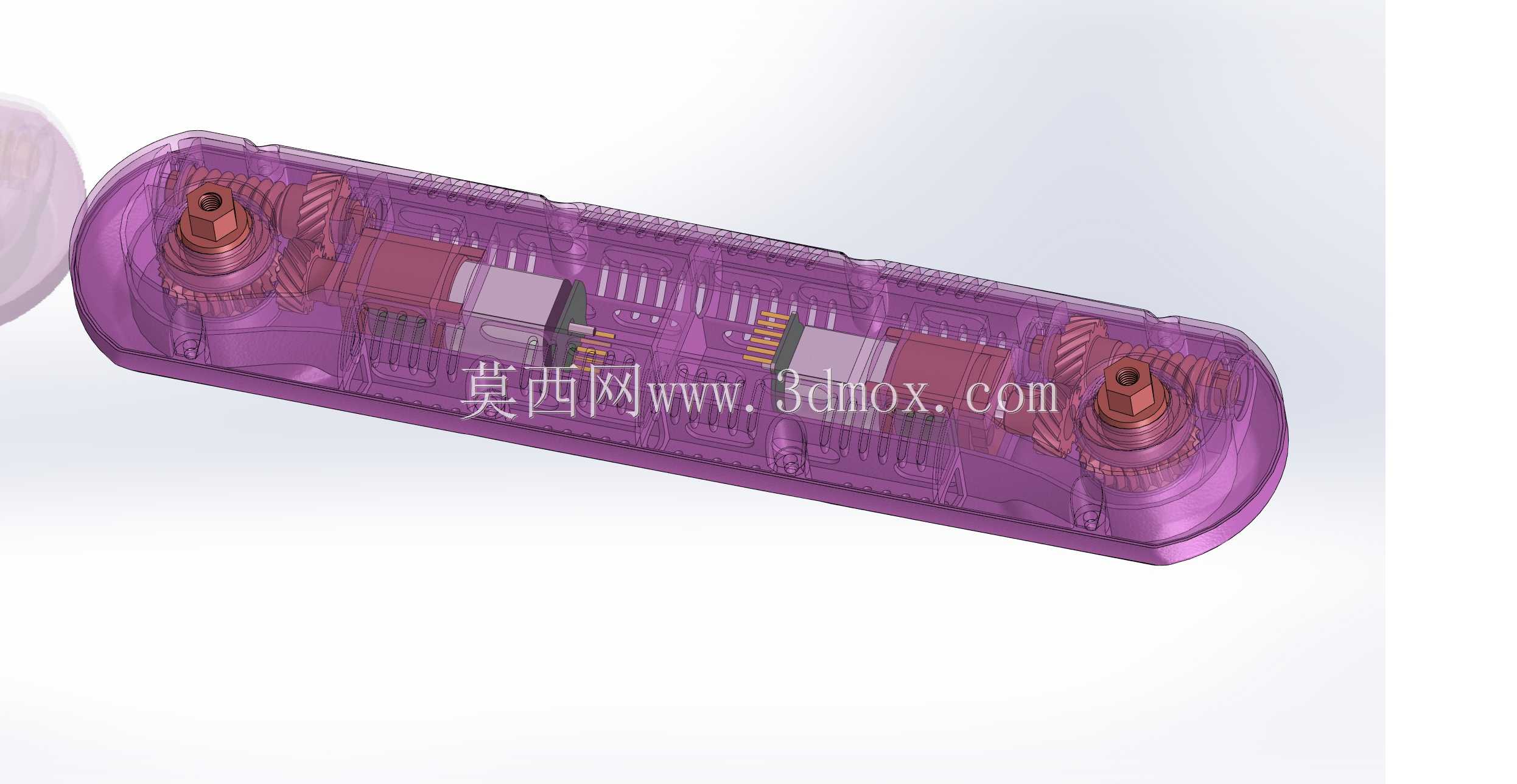

　　这款微型机器人中臂结构，是面向狭小作业空间内精密操作场景开发的核心传动组件，主要适配桌面级微操作机器人、小型巡检机器人、精密装配辅助机械臂的中段关节传动需求，在3C电子元器件微装配、实验室微量样本操作、狭小管道内部检测作业等场景中，承担连接上臂与末端执行器、传递动力、调整作业姿态的核心作用。从结构设计逻辑来看，该组件采用无额外轴承与紧固件的集成化设计思路，将传动齿轮组、动力衔接位、臂身壳体的安装定位结构做了一体化整合，省去了独立轴承安装位、螺钉锁紧孔的冗余空间占用，能够在极小的臂身截面尺寸内实现稳定的动力传递。整个臂身采用对称式双输出端布局，两端的锥齿轮传动结构分别对应与上臂关节、末端执行器连接的接口，动力从臂身中段输入后，

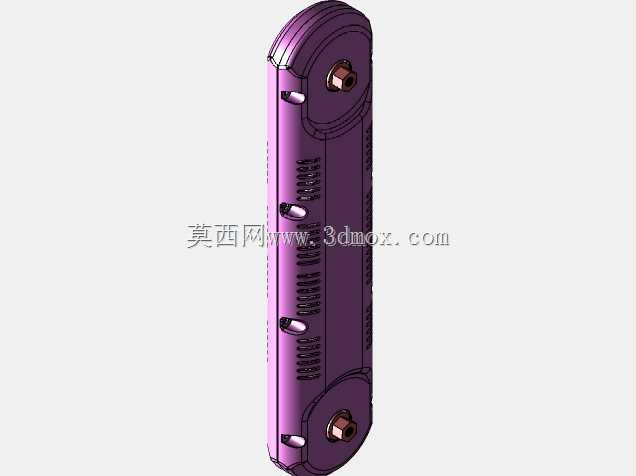

　　通过两侧的齿轮组分别向两端传递，可实现中臂自身的回转以及末端执行器的姿态调整，传动路径短，齿轮啮合间隙经过结构预压设计控制，能够保证传动过程的回程误差控制在微小范围内，满足精密操作的重复定位精度要求。从安装边界来看，臂身整体为长条形流线型结构，外壳采用半包覆式设计，将内部传动组件完全容纳在壳体内部，既可以避免作业过程中粉尘、微小杂物进入齿轮啮合区域造成卡滞，也能让臂身外表面无突出的安装凸台、紧固件端头，在狭小空间内穿行、回转时不会与周边设备、管壁发生勾挂干涉。两端的连接接口采用标准化的轴孔配合定位结构，与上下游关节装配时，仅需要对准定位止口即可完成传动啮合，不需要额外调整齿轮啮合间隙，能够大幅提升整机装配的效率，降低现场调试的难度。在实际应用场景中，这类集成化的中臂结构能够有效缩减机械臂整体的自重与外形尺寸，传统同负载能力的机械臂中臂往往需要独立设计轴承座、紧固件安装位、齿轮护罩等结构，整体尺寸会比这款集成化结构大出30%以上，自重也会相应提升，不利于微型机器人在狭小空间内的灵活运动。这款结构将壳体本身作为齿轮传动的支撑基体，通过壳体的加工精度保证齿轮轴的定位同轴度，省去了独立轴承座的零件数量，整个组件的零件总数相比传统分体式设计减少了40%以上，既降低了加工与装配的成本，也减少了多个零件配合带来的累积误差，提升了结构的整体刚性。在动力适配方面，臂身内部预留的动力安装位能够适配微型直流驱动单元、微型伺服驱动单元的安装，

　　驱动单元的输出轴直接与臂身内部的主动齿轮衔接，不需要额外设计联轴器结构，进一步压缩了轴向的空间占用。传动齿轮采用斜齿锥齿轮设计，相比直齿锥齿轮，啮合重合度更高，传动过程更平稳，噪音更低，能够满足实验室、洁净车间等对作业噪音有要求的场景使用。臂身的外壳壁厚经过拓扑优化设计，在保证结构刚性、满足齿轮支撑强度要求的前提下，尽可能削减了非受力区域的材料厚度，进一步降低了臂身自重，能够提升机械臂运动过程的响应速度，降低驱动单元的负载损耗。在安装维护层面，由于整个组件没有额外的螺钉、轴承等分散小零件，装配时仅需要将齿轮组依次放入壳体内的定位槽，再扣合上下壳体即可完成组装，后期维护时也不需要逐个拆卸紧固件，就可以直接检查内部齿轮的磨损情况，

　　大幅降低了后期运维的难度。这类集成化的中臂结构设计，打破了传统机械臂分体式设计的思路，将多个功能结构整合到单一组件中，尤其适合对尺寸、自重有严格限制的微型机器人产品，能够帮助整机设计人员缩减关节部分的设计工作量，直接将该中臂结构作为通用模块接入整机的传动链路中，缩短产品的开发周期。在实际作业过程中，该中臂结构可支持±180度的回转动作，配合两端关节的运动，能够覆盖半径范围内的全角度作业需求，传动过程的力矩传递稳定，在额定负载下不会出现传动打滑、间隙突变的情况，能够满足微装配、微检测等场景下的连续作业要求。结构的外轮廓采用圆弧过渡设计，没有尖锐的棱角，在与人协作的作业场景中，也不会因为臂身运动造成磕碰伤害，适配协作型微型机器人的安全设计要求。
