直动式螺纹连接电磁阀三维结构设计

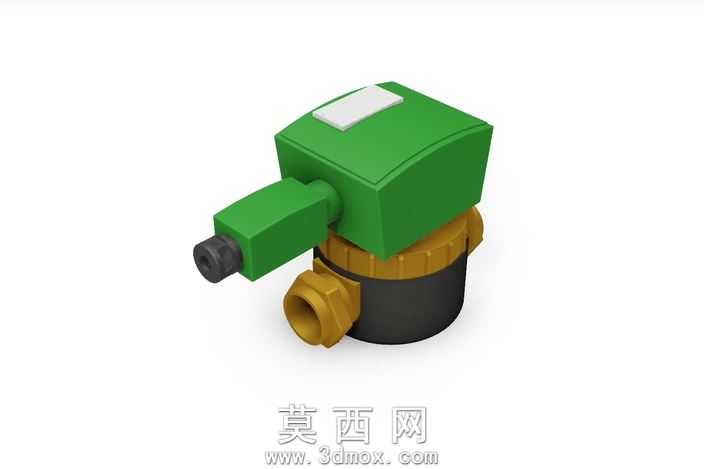

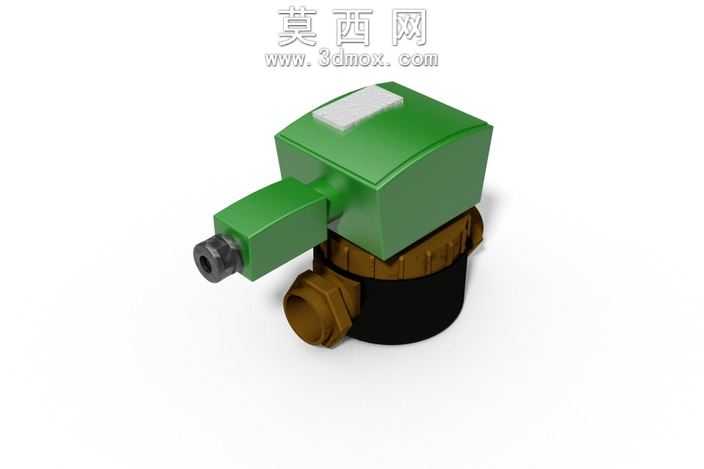

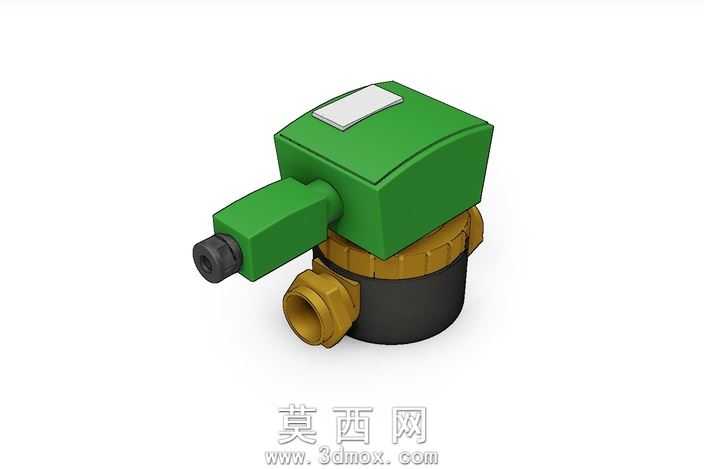

本模型为直动式螺纹连接电磁阀，建模过程以工业实际应用的电磁阀产品为参考，首先梳理电磁阀的核心组成结构，分为电磁驱动头部、阀体连接段、流体通断腔体三个核心模块开展建模工作。建模时优先确定整体装配基准，以流体通路的中心轴线作为主装配基准，保证各部件同轴度符合实际装配要求。电磁驱动头部采用绿色哑光塑料质感的材质表现，还原工程塑料外壳的视觉特征，外壳造型做了圆角过渡处理，避免尖锐棱角，顶部设置平整的标识安装区域，侧方延伸出接线防护结构，端部做螺纹接口造型还原线缆密封连接的结构特征，建模时对壳体的分模线做了细微的凹陷处理，提升模型的真实感。中部的线圈固定段采用棕褐色金属质感材质，还原铜质锁紧圈的外观特征，表面做滚花纹理的细节建模，模拟实际产品手动锁紧时的防滑结构。下部阀体部分采用黑色哑光工程塑料与棕褐色铜质接头结合的材质表现，两个流体接口采用内螺纹结构设计，接口处做倒角处理，还原管路连接时的导入结构，接口直径为25mm，适配常规工业流体管路的连接尺寸。结构设计上还原了电磁阀的核心工作逻辑，电磁驱动模块与阀体阀芯的连接位置做了精准的对位设计，保证虚拟装配时阀芯行程与电磁吸合行程匹配，各部件之间的配合间隙按照实际工业产品的装配公差设置，既保证部件的独立性，又还原真实产品的装配关系。渲染阶段采用柔和的工作室光源，在模型下方添加柔和的投影，突出各部件的材质差异与结构轮廓，绿色塑料外壳的反光度调整为低反光带细微颗粒质感，铜质部件调整为带金属暖调反光的材质，黑色阀体部分调整为略带磨砂的哑光质感，不同材质的区分清晰，能够直观展现电磁阀各组成部分的结构形态。建模过程中对非核心的内部细小电子元件做了合理简化，保留外部装配结构与核心功能结构的完整呈现，既保证模型外观与真实产品一致，又控制模型的整体复杂度，适合用于流体管路系统的装配演示、工业阀件的结构教学、产品方案展示等场景，能够直观展现直动式电磁阀的外部形态与接口尺寸特征，帮助使用者快速理解该类阀件的安装方式与结构组成。
