6mm转8mm孔径刚性联轴器结构设计

　　在小型自动化传动机构、桌面级实验设备、微型输送模组以及小型动力输出单元的搭建过程中，不同轴径的传动部件衔接一直是结构设计里容易被忽略却直接影响传动稳定性的环节，这类6mm与8mm轴径的刚性联轴器，正是针对小扭矩、高同轴度要求的传动场景开发的衔接部件。从实际应用场景来看，这类小规格刚性联轴器常出现在3D打印机的Z轴传动衔接、小型传送带的动力轴对接、桌面级雕刻机的进给轴连接、小型舵机输出端与执行轴的对接，还有部分电子通讯类测试工装的动力传递环节，这类场景普遍的特点是传动扭矩不大，但对传动的同轴度误差容忍度低，不允许轴连接位置出现明显的径向窜动，否则会直接导致执行端的定位精度下降，甚至出现传动卡滞、轴件磨损加速的问题。

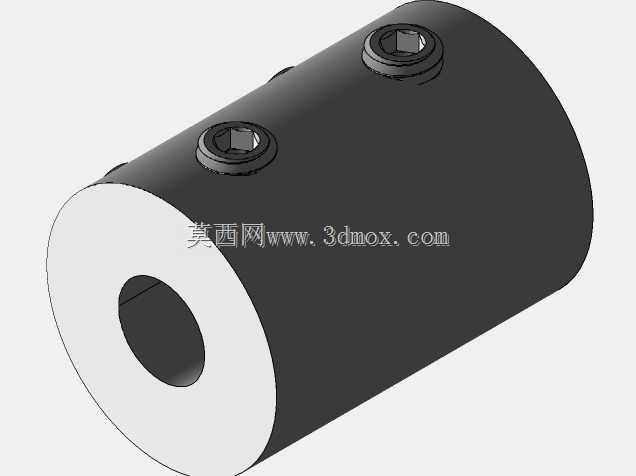

　　从产品功能特性来看，这款刚性联轴器采用整体式圆柱套筒结构，没有分体式联轴器的拼接间隙，依靠自身的刚性结构实现两根轴的完全刚性连接，传动过程中不存在背隙，能够精准传递扭矩与旋转角度，这一点对于需要精准相位同步的传动场景尤为重要，比如需要配合编码器做角度反馈的传动链路，刚性连接的方式可以避免联轴器自身形变带来的角度反馈误差。联轴器本体上设置了两个径向顶丝孔，分别对应两侧插入的轴段，安装时将两根待连接的轴分别从套筒两端插入到指定深度后，拧紧顶丝即可完成轴与联轴器的固定，不需要额外的胀套、键槽等复杂连接结构，安装拆卸都非常便捷，适合小空间内的快速装配。

　　在设计思路上，这款联轴器采用反向测绘的工程化设计逻辑，先基于市面成熟应用的同规格产品做结构尺寸的精准还原，再针对小规格轴连接的常见失效点做细节优化。首先是套筒的内孔公差控制，6mm与8mm的内孔采用基孔制间隙配合设计，间隙量控制在0.02mm以内，既可以保证轴件能够顺利插入，又不会因为间隙过大导致传动过程中出现偏心晃动；其次是顶丝孔的位置设计，两个顶丝孔分别距离套筒两端面的距离为对应轴径的1.2倍，保证顶丝压紧时的受力点落在轴件的有效接触段上，避免顶丝压在轴端倒角位置导致固定不牢；套筒的外径设计兼顾了刚性与安装空间，整体外径控制在合理范围，不会因为外径过大占用周边的安装空间，同时足够的壁厚可以保证顶丝拧紧时套筒不会出现形变，长期承受顶丝的压紧力也不会出现开裂问题。

　　从外形尺寸与安装边界来看，这款联轴器的轴向总长度经过优化，能够同时满足两侧轴的插入深度要求，每侧的轴插入深度不小于对应轴径的1.5倍，保证轴与联轴器的接触面积足够，避免传动过程中轴与联轴器之间出现相对滑动。安装时需要注意，首先要保证两根待连接轴的同轴度偏差在允许范围内，刚性联轴器本身不具备补偿径向、角向偏差的能力，如果安装时两轴的同轴度偏差过大，会导致轴件承受额外的径向载荷，加速轴承与轴的磨损，严重时甚至会出现轴断裂的问题；其次是顶丝的拧紧力矩要控制在合理范围，针对这类小规格的顶丝，拧紧力矩过大容易导致顶丝滑牙或者套筒内孔变形，力矩过小则会导致固定不牢，传动过程中出现打滑；另外在安装空间预留上，需要在联轴器的径向预留出扳手拧动顶丝的操作空间，避免装配时因为空间不足无法完成顶丝的拧紧操作。

　　在实际选型应用中，这类刚性联轴器更适合两轴对中精度高、工作过程中冲击载荷小的传动场景，如果传动链路存在明显的振动或者两轴对中存在不可避免的偏差，则需要考虑选用具备偏差补偿能力的柔性联轴器，但在对传动精度要求高、安装空间紧凑、对中条件好的场景下，这种整体式刚性联轴器的传动稳定性、成本优势以及安装便捷性都是其他类型联轴器无法替代的。建模过程中对所有配合尺寸都做了公差带的标注，内孔的圆柱度、顶丝孔的垂直度都做了形位公差约束，能够直接用于后续的机加工生产或者3D打印样件验证，模型的细节还原度完全满足结构设计评审、装配干涉检查以及选型适配的使用需求。
