水势能驱动无动力移动小车结构设计

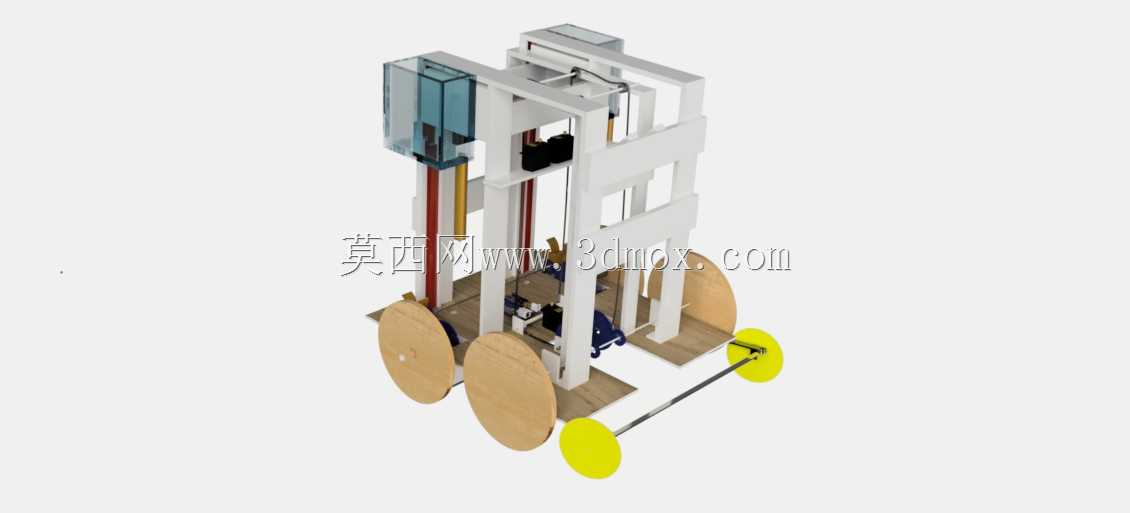

　　这款无动力轮式移动装置，核心依托水的重力势能完成能量转换，无需外接电源、燃油等外部动力输入即可实现自主行进，最初的设计场景面向青少年科创竞赛、机械原理教学演示场景，也可作为小型无动力巡检载体的原理验证样机，在无外部能源供给的实验场地、科普展陈场景中具备实际应用价值。装置的核心功能是将高位水体的重力势能，通过机械传动结构平稳转化为车轮的旋转扭矩，克服行进过程中的滚动阻力、空气阻力完成指定距离的移动，区别于常见的橡皮筋驱动、发条驱动无动力小车，水势能驱动的能量释放过程更平缓，可通过水量调节、水位高度调整灵活控制输出扭矩与行进时长，适配不同载重、不同路面摩擦系数的测试场景。从结构设计逻辑来看，整体采用框架式立式布局，

　　上部设置密封储水腔体作为能量存储单元，腔体底部设置可控流量的出水调节结构，水流下落冲击下部的水轮组件，将水流的线性动能转化为水轮的旋转机械能，水轮输出轴通过齿轮减速组匹配车轮的转速扭矩需求，避免扭矩过大导致车轮打滑、或是转速过高造成行进失稳。框架主体采用轻质硬质板材拼接成型，在保证结构刚度的前提下尽可能降低自身重量，减少无效能耗，行走轮采用大直径木质轮缘搭配金属轮轴的设计，大直径轮体可有效降低越障阻力，在不平整的实验场地行进时减少卡滞概率，轮轴与框架连接处设置低摩擦滑动轴承，降低传动过程中的机械损耗。装置前部设置两个小直径导向轮，通过连杆结构与主体框架连接，可调整行进方向，适配直线行进、绕障行进等不同竞赛规则要求。

　　从安装边界与尺寸控制来看，整体结构的重心沿竖直轴线集中布置，高位储水腔的水平投影完全落在四个车轮的支撑多边形范围内，避免行进过程中出现侧翻，储水腔的容积经过反复校核，既保证足够的势能储备满足行进距离要求，也不会因水体重量过大导致轮轴载荷超出材料屈服强度。传动齿轮组的中心距、模数均按照最大输出扭矩工况计算选型，齿宽满足接触强度要求，避免长时间负载运行出现断齿、齿面磨损问题。水轮的叶片角度经过多轮迭代调整，可最大化承接下落水流的冲击能量，减少水流飞溅造成的能量损失，叶片边缘做圆弧过渡处理，降低水流冲击带来的结构振动。在实际调试过程中，可通过调整储水腔的出水阀门开度控制水流量，匹配不同的行进速度需求：当需要长距离低速行进时，

　　调小出水开度延长能量释放时间；当需要短距离大扭矩爬坡时，调大出水开度提升瞬时输出功率。框架上预留了多组安装孔位，可根据测试需求加装配重块、传感器支架等拓展组件，无需重新加工主体结构即可完成不同工况的测试验证。轮轴与车轮的连接采用快拆结构，可快速更换不同直径、不同材质的车轮，适配水泥地面、木质桌面、塑胶跑道等不同摩擦系数的行进路面。整个装置的所有运动部件均做了运动干涉校核，水轮旋转、齿轮传动、车轮转动的全行程范围内无结构碰撞，传动链路的损耗控制在较低水平，经实测在标准测试路面上，满容积储水状态下可稳定行进数十米，全程无卡滞、无侧翻、无结构损坏。这类势能驱动的移动结构，除了科创教学用途外，其能量转换思路也可拓展应用到特殊场景的无动力输送设备中，比如在有固定高位水源的山区、厂区，可依托类似结构制作无动力物料输送小车，沿固定轨道行进，无需额外布设动力线路，降低偏远区域的设备运维成本。
