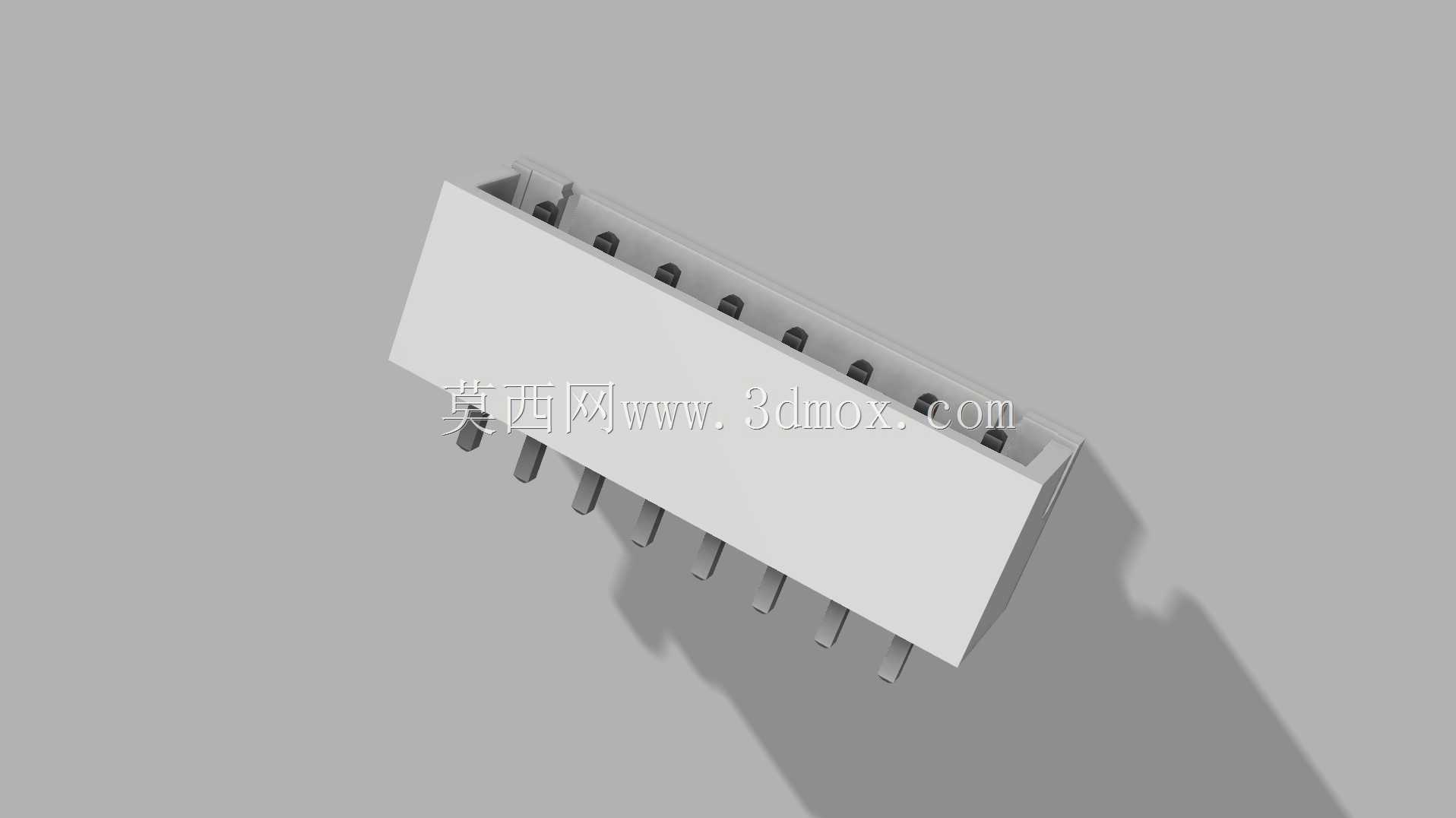

JST XH 8针内螺纹接线连接器结构

　　在消费电子、小型工控板卡、通讯终端设备的板端接线场景里，这类8针规格的XH系列连接器是十分常见的互联部件，日常做板级电路设计、线束配套选型时经常会用到。从实际使用场景来看，它主要承担板载信号与低压电源的传输作用，常见于智能家居控制板、小型传感模块、3D打印机控制板、无人机飞控板这类需要将外部线束和PCB板做可靠连接的位置，相比直插焊线的方式，这类接插件能大幅提升装配效率，也方便后期设备维护时的线束拆装，不用反复焊接焊盘，减少对PCB板的损伤。

　　从功能特性上看，这款连接器采用针座直插PCB的设计，8个接线针位对应8路信号或电源通路，针脚间距符合XH系列的通用标准，适配常规的2.54mm间距压接端子，配套的塑壳端子带防脱卡扣，和针座对接后能避免日常设备震动导致的接线松脱，内螺纹的结构设计是为了配合带固定螺柱的对接线束端，在对连接可靠性要求更高的场景下，可以通过螺丝锁紧对接端，进一步提升连接稳定性，避免拉扯线束时导致接插件脱开、针脚接触不良的问题。绝缘基座采用耐高温的工程塑料材质，能过常规波峰焊的温度区间，焊接时不会出现基座变形、针位偏移的问题，金属插针采用铜质镀锡工艺，接触电阻低，耐氧化性能好，能保证长期使用下的信号传输稳定性，不会因为接触层氧化导致信号丢包、供电压降过大的问题。

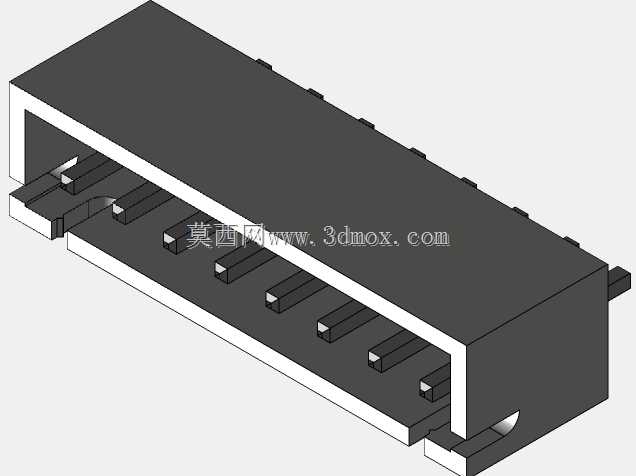

　　做这个结构的三维建模时，首先要卡准核心的安装边界尺寸：针脚的间距公差控制在±0.05mm以内，保证和PCB封装的焊盘完全对齐，避免焊接时出现连锡、虚焊的问题；插针伸出基座底部的长度要符合波峰焊的吃锡要求，一般控制在2.8-3.2mm区间，既能保证焊锡充分包裹针脚，也不会因为针脚过长导致焊接后和板上其他元件干涉。基座的外形要做拔模斜度处理，符合注塑生产的工艺要求，基座两侧的定位凸台尺寸要和配套塑壳的卡槽完全匹配，保证对接时的导向顺畅，不会出现插偏导致针脚弯折的问题。内螺纹的位置要做同轴度校验，保证对接端的螺柱能顺利拧入，不会出现螺纹错牙、锁紧偏斜的情况，螺纹规格选用通用的M2细牙螺纹，适配市面上常规的固定螺丝，不用定制特殊规格的紧固件，降低整体的物料采购成本。

　　实际选型应用时，要注意安装边界的预留：针座在PCB板上的占位，除了自身基座的长宽尺寸，还要在接线端预留至少10mm的线束操作空间，方便手工插拔对接塑壳；基座高度方向要和板上周边的 tall 元件做好高度差校验，避免和外壳、其他板卡产生装配干涉。如果是用在震动较强的设备场景，除了依靠内螺纹螺丝锁紧对接端，还可以在针座焊接时在基座和PCB之间增加固定胶，进一步提升针座的固定强度，避免长期震动导致针座焊盘脱裂。建模过程中还要把插针的倒角做出来，插针顶端的导向倒角能让对接时的端子更容易滑入针位，减少装配时的对位难度，也能避免插针尖锐边缘刮伤端子的接触弹片，影响接触可靠性。绝缘基座的内壁要做限位筋设计，对接端子插入后能被限位筋卡紧，不会出现端子退针的问题，这些细节结构在建模时都要还原到位，才能保证后续开模或者做装配仿真时的准确性，不会出现设计和实际生产脱节的问题。
