可动鳍制导火箭结构设计方案

项目分类:通讯工具类 发布时间:2022-07-30 ID:693414
  • 可动鳍制导火箭结构设计方案
  • 可动鳍制导火箭结构设计方案
  • 可动鳍制导火箭结构设计方案

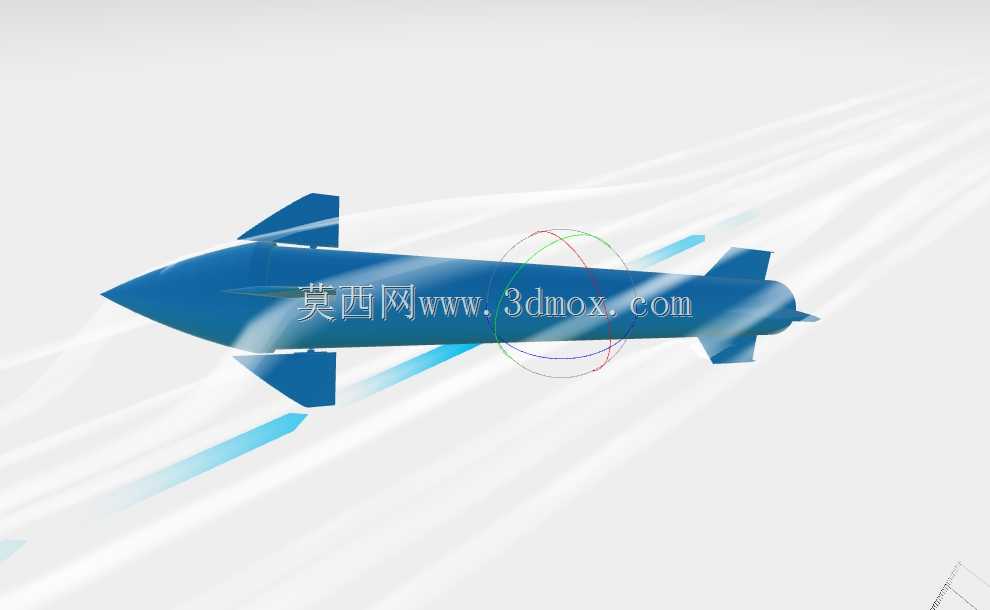

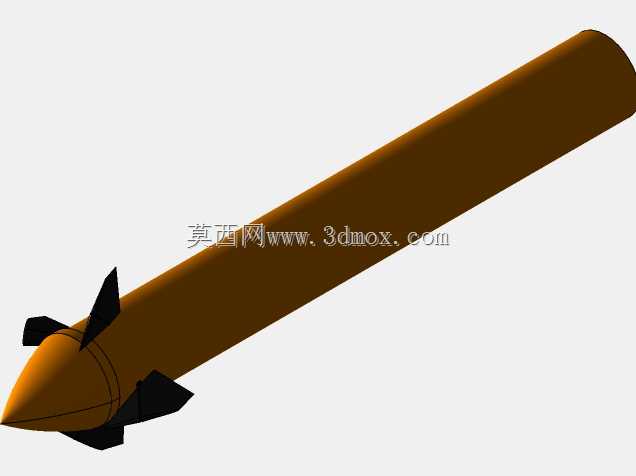

  该鳍制导火箭结构方案,核心围绕气动舵面的姿态控制逻辑完成整体布局设计,可直接应用于小型探空试验平台、高校航空航天教学演示装置、业余航天爱好者的验证类飞行器制作场景,也可作为低速制导飞行器的气动布局参考原型,为同类型小尺寸制导飞行器的结构迭代提供基础参照。从实际用途层面看,这套结构完全覆盖了小型火箭从发射初始段到巡航飞行段的姿态调整需求,通过布置在弹身周向的四片可动鳍片,根据飞行姿态的实时反馈调整鳍片攻角,修正飞行过程中的偏航、滚转与俯仰偏差,相比固定尾翼的无控火箭,能将落点偏差控制在更小的区间内,满足短距离精确投送、试验载荷定点投放的使用要求。功能特性上,整套结构没有冗余的复杂传动部件,鳍片的转动轴直接嵌入弹身的预留安装槽内,

  转动副的配合间隙控制在0.1mm以内,既保证鳍片偏转时的动作响应速度,也避免间隙过大带来的气动震颤问题;弹身整体采用旋成体构型,头部为适配亚声速飞行的抛物线形钝头,能有效降低飞行过程中的压差阻力,弹身中段为等直径圆柱段,预留了足够的载荷舱空间,可容纳飞控板、电池、姿态传感器等核心元器件,尾段的鳍片安装座与弹身采用一体化设计,减少装配环节带来的同轴度误差。设计思路层面,没有盲目追求高速构型的尖锐头部与大后掠翼面,而是针对低速飞行场景的气动特性做了匹配优化:鳍片采用小展弦比梯形翼,后掠角控制在15度,既保证低速飞行时足够的气动操纵力矩,也不会因为翼面过大带来额外的结构重量与飞行阻力;鳍片的偏转角度范围设置为正负12度,

  这个区间经过气动仿真验证,足够覆盖常规飞行状态下的姿态修正需求,同时避免大角度偏转带来的气流分离失速问题;弹身各段的连接采用止口定位方式,相邻舱段的止口配合长度为8mm,装配时能自动保证各段的同轴度,不需要额外的定位工装就能完成快速组装,也方便后续检修时的舱段拆解。外形尺寸与安装边界方面,弹身总长度控制在420mm,最大弹身直径为56mm,鳍片展开后最大横向尺寸为120mm,这个尺寸适配常规的小型发射架导轨,发射时不需要对现有通用发射装置做改装;鳍片转动轴的轴线距离弹身尾部端面为35mm,这个位置处于弹身气动中心的后方,能保证舵面偏转时的操纵效率,同时不会因为舵面位置过于靠后导致飞行时的静不稳定度过高;

  载荷舱的内部净空间为直径48mm、长度120mm的圆柱腔,腔体内壁预留了2mm厚的安装凸台,可直接通过螺丝固定飞控与载荷组件,不需要额外设计安装支架;尾段的发动机安装腔适配直径30mm、长度100mm的标准小型固体火箭发动机,安装腔底部设置了定位挡圈,能保证发动机装入后轴线与弹身轴线重合,避免发动机推力偏心带来的飞行轨迹偏移。整套结构的受力路径做了明确的优化,鳍片受到的气动载荷直接通过转动轴传递到弹身的加强筋结构上,弹身内壁在鳍片安装位置设置了3mm厚的环形加强筋,避免飞行过程中鳍片的交变载荷导致弹身结构出现疲劳损坏;头部的钝头罩采用可拆卸设计,通过卡扣与弹身前段连接,方便安装前调整头部载荷的配重位置,将全弹的静稳定度调整到设计区间内;所有外露的转动缝隙处都设计了0.5mm高的挡边,能减少飞行时的气流灌入舱内,同时避免发射时的烟尘颗粒进入转动副造成卡滞。
