嵌入式燃气用熔岩石板迷你烧烤炉结构

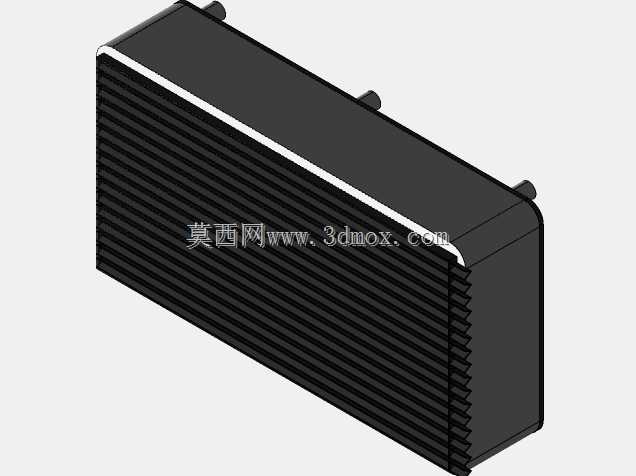

　　这款适配嵌入式燃气灶台的迷你烧烤单元，核心采用火山熔岩蓄热石板作为导热载体，区别于传统金属烤网直接接触明火的加热逻辑，石板受热后会形成均匀的面状温区，避免局部高温导致食材烤焦，同时蓄热特性可在燃气阀组调至小火时维持稳定烤制温度，减少燃气频繁启停的能耗波动。从结构适配性来看，整体采用薄型长方体布局，外壳侧边做了内收的承托翻边，可直接嵌入标准嵌入式燃气灶的预留炉头开孔位，无需额外改造台面开孔尺寸，安装时仅需将原有炉头的燃气供气管路接驳至本设备的进气接口，底部预留的通风间隙可保证燃气燃烧所需的二次补风，避免出现燃烧不充分产生黄火的问题。上层烤架采用平行等距的条形格栅设计，格栅间隙控制在8mm，既可以保证热量向上传递的效率，

　　又能避免小块食材掉落至下方熔岩石板区域，烤架表面做了圆角钝化处理，日常取放食材时不会划伤手部，同时格栅条采用上窄下宽的截面设计，烤制过程中产生的油脂会顺着斜面滴落至下方的接油导槽，不会直接接触高温石板产生油烟。熔岩石板的安装位做了下沉式限位结构，石板与下方燃烧器区域保留15mm的安全间距，既保证火焰热量可以充分传递至石板底部，又避免石板长期直接接触明火出现局部开裂的问题，石板四周采用耐高温密封胶条填充，减少热量从侧边散逸，提升热利用效率。设备外壳采用冷轧钢板冲压成型，表面做耐高温喷塑处理，可承受长期250℃的工作温度不变形，外壳底部设置了四个可调式支撑脚，可根据不同灶台的内部深度调整安装高度，保证设备上表面与灶台台面齐平，

　　不会出现凸起或凹陷影响台面整体平整度。在功能设计上，这款迷你烧烤单元主要面向家庭嵌入式厨电的拓展使用场景，无需额外购置独立的台式烧烤设备，即可在原有燃气灶台位实现烧烤烹饪功能，适配日常家庭烤制肉类、海鲜、蔬菜等食材的使用需求，相比独立电烤炉，其依托燃气作为热源，升温速度更快，且熔岩石板的远红外辐射加热方式，烤制出的食材受热更均匀，不会出现外焦里生的问题。从结构设计的细节来看，接油导槽采用抽拉式结构，可从设备正面抽出清理积攒的油污，导槽表面做了不粘涂层处理，日常清理时仅需用湿抹布擦拭即可去除油污残留，无需使用强腐蚀性的清洁剂。设备的进气接口采用标准燃气螺纹接头，适配市面上绝大多数家用燃气软管与硬管的接驳要求，

　　接口处设置了防漏气密封垫圈，安装时拧紧即可达到密封要求，无需额外缠绕生料带。燃烧器区域采用上进风设计，无需在灶台下方预留额外的进风通道，适配大部分家庭嵌入式橱柜的封闭安装环境，燃烧器火孔采用条形错位排布，火焰可均匀覆盖熔岩石板的整个底部区域，不会出现石板边缘温度不足的问题。考虑到日常使用的安全需求，设备外壳的可接触区域温度控制在60℃以内，即使长时间烤制食材，触碰设备侧边也不会出现烫伤风险，烤架与石板之间设置了可拆卸的隔热挡圈，减少热量向设备外壳传递，进一步降低外壳表面温度。在建模细节处理上，所有钣金件的折弯半径均按照实际冲压工艺要求设置为1.2倍板厚，焊接位置预留了合理的焊接收缩余量，装配间隙控制在0.2mm以内，既保证各部件可以顺利装配，又不会出现过大的缝隙影响外观整洁度，所有可拆卸部件均设置了防呆定位结构，用户日常拆解清理后重新装配时不会出现装反的问题。
