带球形端的压合传动杆结构设计

　　在精密冲压装配、小型工装压合工位以及通讯类五金组件的组装环节里，这类带球头端的压模杆是很容易被忽略但直接影响压合良率的小零件。很多一线结构设计人员在做压装工装的时候，往往把注意力放在气缸选型、压板刚性这些大件上，最后压装出来的工件出现偏压、表面压痕、贴合度不足的问题，排查半天才发现是压杆端部没有做自适应贴合结构，硬端面在压合过程中没法抵消工件定位的微小角度偏差，最后把压力集中在工件局部，要么压伤工件表面，要么压合到位后组件存在内应力，后续使用中出现松脱。

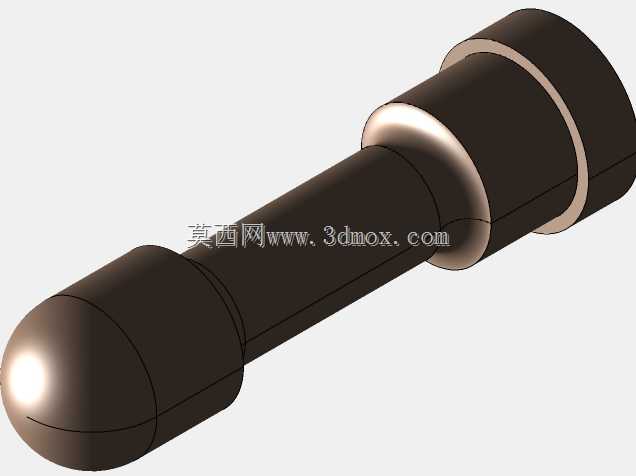

　　这个压杆的设计核心就在端部的球形结构，和配套的球座配合之后，压合过程中杆端可以根据被压工件的表面姿态做小角度的自适应偏转，哪怕工件在定位工装上存在零点几度的装夹倾斜，球头结构也能自动找正，让压合面完全和工件表面贴合，压力均匀分布在整个压合接触区域，不会出现局部应力集中的问题。杆身做了多段阶梯轴的结构，不是等直径的光杆，靠近安装端的大直径轴段是和导向套配合的导向段，加工的时候要保证这一段的圆柱度和同轴度，和导向套的间隙控制在0.02到0.05毫米之间，既能保证压杆上下滑动顺畅，不会出现卡滞，又能控制压杆的径向窜动，保证压合位置的重复精度。中间的退刀槽结构一方面是加工的时候给砂轮或者车刀留退刀空间，保证各轴段的端面垂直度，另一方面也可以作为行程限位的触碰面，配合工装的限位块控制压合的下止点位置，避免压合过行程损坏工件。

　　从安装边界来看，这类压杆一般是安装在小型气动压合机、手动压台或者自动装配线的压装工位上，安装端的轴径要和配套的连接套、锁紧螺母匹配，安装的时候要注意球头和球座的配合间隙，不能顶死，要保留小角度摆动的余量，同时也要避免间隙过大导致压合过程中出现晃动。球头表面的粗糙度要控制在Ra0.8以下，降低和球座配合面的摩擦系数，长期往复压合也不会出现磨损卡滞的问题，延长零件的使用寿命。杆身的材质一般选用轴承钢或者优质碳素结构钢，表面做淬火处理，硬度达到HRC45到50之间，保证长期承受压合载荷不会出现杆身弯曲、端部变形的问题。

　　在实际应用场景里，这类压杆不光用在五金冲压件的压装，在小型电子组件的压合、塑胶件和五金件的组装压接、密封件的压装工位都能用到，相比平端面的硬压杆，带球座自适应结构的压杆能把压合良率提升至少15%，尤其是对压合表面平整度要求高、工件本身刚性较差的压装场景，这种结构的优势会更明显。设计建模的时候要注意各轴段之间的过渡圆角，不能有尖锐的直角，避免热处理的时候出现应力集中导致零件断裂，球头和杆身的衔接处要做平滑过渡，减少应力集中点。导向段的长度要根据压合行程来设计，保证压杆在整个行程范围内都有足够的导向长度，不会出现悬臂过长导致的压杆歪斜。很多新手设计这类压杆的时候，往往把导向段做的太短，压合到下止点的时候导向段已经脱出导向套，压杆就会出现偏摆，最后压出来的工件位置度超差，这个细节在实际设计中要格外注意，要保证压合到最大行程的时候，导向段和导向套的配合长度不小于杆径的1.5倍，才能保证足够的导向刚性。另外球头的直径设计也要匹配压合力的大小，球头直径太小的话，接触应力过大，长期使用会出现球头和球座的磨损，导致配合间隙变大，压合精度下降；球头直径太大的话，会增加整个结构的尺寸，占用过多的工装空间，所以要根据实际的压合载荷大小，计算接触应力，选择合适的球头直径，兼顾结构紧凑性和使用寿命。
