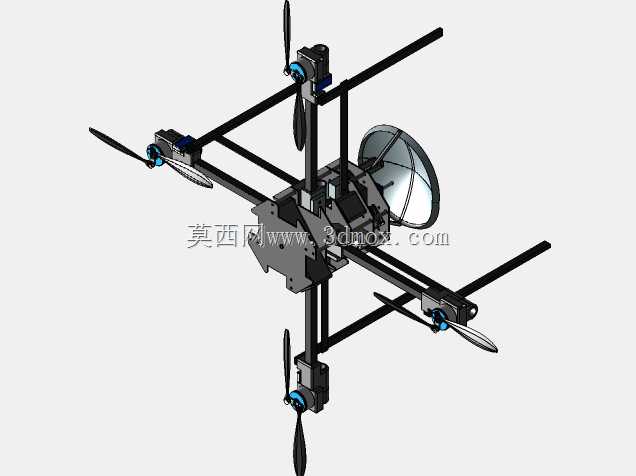

带抛物面天线的六旋翼空中通讯中继装置

　　这套空中通讯中继装置采用六旋翼动力布局，核心设计目标是在复杂地形、应急场景下完成局域信号补盲与中继传输任务，区别于普通航拍无人机的轻量化设计，整机机架采用碳纤维方管拼接结构，在保证结构刚度的前提下尽可能降低自重，适配长时滞空的载荷需求。从结构布局来看，六个旋翼动力单元沿中心机体呈放射状均匀分布，相邻机臂夹角为60度，这种布局相比四旋翼拥有更高的动力冗余，单组动力出现故障时仍能维持基本飞行姿态，更适合搭载精密通讯设备的作业场景，避免空中姿态失稳造成设备损毁。机臂与中心机体的连接部位采用快拆式夹座设计，夹座通过螺栓预紧力抱紧碳管，既可以根据作业需求调整机臂伸出长度，也能在运输过程中快速拆装机臂，缩小收纳体积，适配野外作业的便携转运要求。

　　中心机体上方搭载的抛物面定向天线，是整套设备的核心功能部件，天线通过两轴可调支架与机体平台连接，支架预留了角度调节的锁紧结构，作业前可根据地面基站的方位调整天线俯仰角与水平朝向，保证天线主瓣方向对准信号源，最大化信号接收增益。天线馈源位置设置了防水防尘的馈线接头，馈线沿机臂内侧的走线槽接入中心舱内的信号处理模块，走线槽采用卡扣式设计，避免飞行过程中馈线晃动干扰旋翼转动，同时减少风阻对飞行稳定性的影响。动力单元部分，每个旋翼组件包含无刷电机、电调与螺旋桨，电机座与碳管机臂采用一体化注塑夹块连接，夹块上预留了电调安装位，电调直接固定在夹块侧面，飞行过程中可借助旋翼下洗气流完成散热，无需额外加装散热结构，降低整机重量。

　　螺旋桨采用快拆式桨座设计，更换桨叶时无需额外工具，直接按压桨座即可完成桨叶拆装，适合野外作业时的快速维护。中心机体舱采用分层结构设计，上层为信号处理模块安装仓，下层为飞控、电源与供电模块安装仓，两层之间设置减震棉垫，隔绝旋翼转动产生的高频振动，避免振动影响信号模块的工作精度与飞控传感器的采集准确性。舱体外壳采用轻质ABS材质拼接，侧面开设散热格栅，既可以保证舱内空气流通带走设备工作热量，也能阻挡野外作业时的浮尘、雨滴直接接触内部电子元件。从安装边界来看，整机展开状态下机臂端点形成的外接圆直径约1200mm，天线竖起状态下整机高度约450mm，中心机体的安装平面预留了通用设备安装孔位，孔位间距符合常见机载通讯设备的安装标准，

　　可根据不同作业需求更换不同频段的天线模块，无需重新加工机体结构。起落架采用高韧性碳纤维杆弯折成型，起落架高度预留了120mm的离地间隙，保证天线底部与地面之间有足够安全距离，起降过程中不会刮碰天线结构，同时起落架与机体之间设置了阻尼减震套，吸收着陆时的冲击载荷，避免冲击传递到舱内精密设备。在实际应用场景中，这类装置可在山区抢险、地震灾后救援等地面通讯基站损毁的场景下，快速升空到指定高度，完成地面救援队伍之间的信号中继，也可在大型户外活动现场承担临时通讯补点的任务，相比地面中继设备，它不受地形遮挡限制，可灵活调整部署位置，信号覆盖范围更广。设计过程中重点平衡了载荷重量与滞空时间的关系，机架所有非承力部位都做了镂空减重处理，同时通过动力匹配计算，保证在搭载额定重量的通讯设备时，单组动力单元的负载率不超过70%，预留足够的动力余量应对突发的气流扰动。机臂的碳管规格经过刚度校核，在最大起飞重量下机臂端的挠度不超过2mm，避免旋翼转动过程中机臂共振影响飞行稳定性。天线支架的锁紧结构采用防滑齿面设计，锁紧后天线角度不会因为飞行过程中的气流冲击发生偏移，保证信号传输方向的稳定性。整机的重心经过配平设计，所有模块的安装位置都围绕中心轴线对称布置，电池安装位设置在中心舱最下方，降低整机重心高度，提升飞行过程中的姿态稳定性，减少飞控系统的姿态修正频次，降低动力消耗，延长有效作业时间。
