3D打印机铝制六角喷嘴夹持工装

　　在FDM熔融沉积成型3D打印机的日常运维与改装作业中，喷嘴的拆装更换是高频操作场景——热端工作时喷嘴温度通常维持在200℃以上，常规扳手难以在狭窄的热端安装空间内稳定施力，若夹持不稳极易造成喷嘴滑牙、热端加热块变形，甚至导致高温耗材泄漏引发设备故障。这款铝制六角夹持结构正是针对该痛点设计的专用作业工具，核心作用是在喷嘴拆装过程中牢牢卡合喷嘴六角部位，将喷嘴稳定固定在热端隔热层的对应安装位置，避免施力时喷嘴随扳手转动，同时分散锁紧力矩，防止薄壁六角结构受力变形。

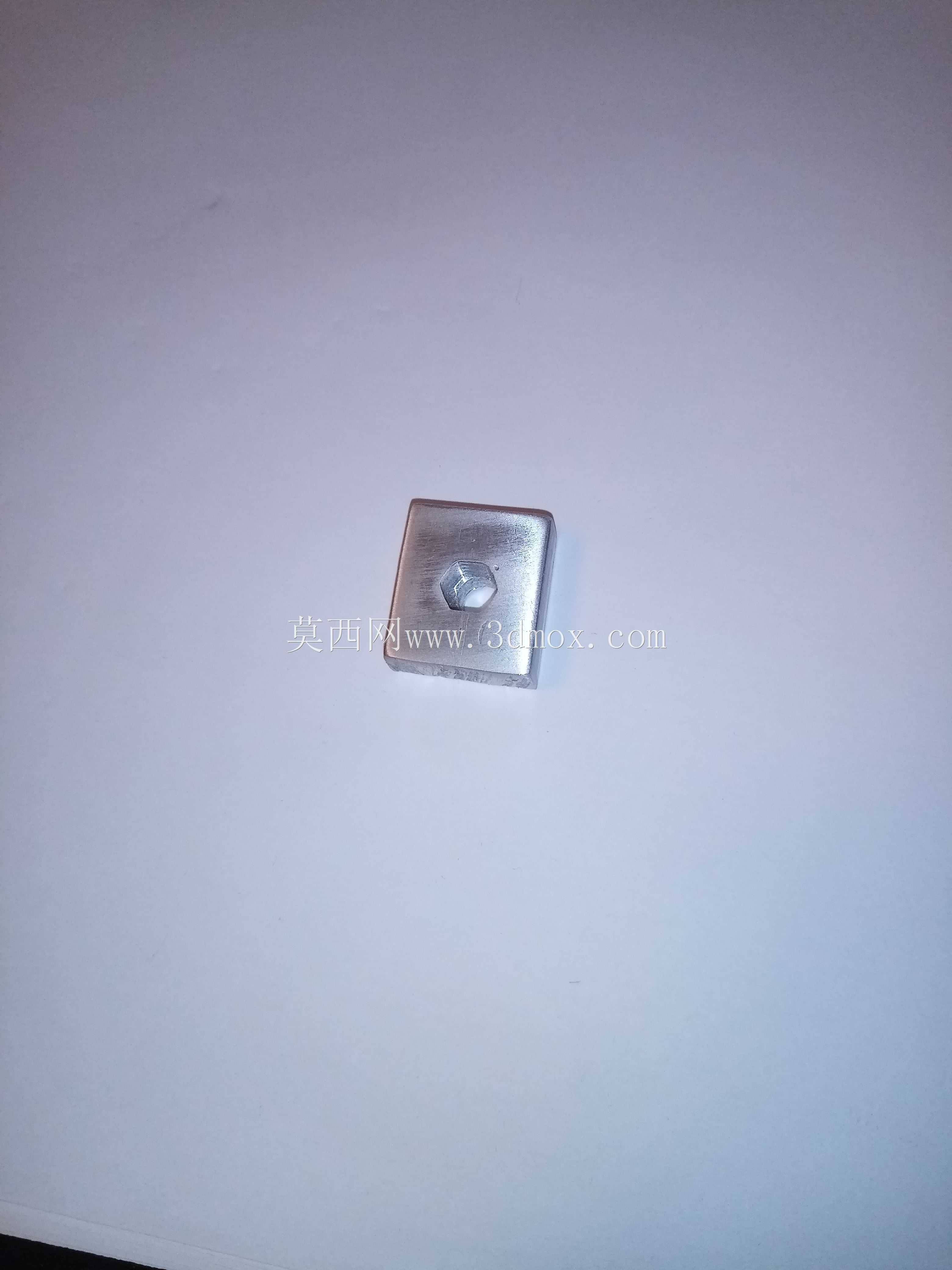

　　从设计思路来看，主体采用6061铝合金作为基材，充分利用该材料硬度适中、导热性可控、切削加工性优异的特性：硬度控制在HB90-110区间，既不会因为硬度过高刮伤喷嘴六角表面的镀层，也不会在反复施力过程中出现自身六角孔的塑性变形，长期使用仍能保持卡合精度；导热系数约167W/(m·K)，在接触高温喷嘴时不会像钢制工具那样快速传导热量造成操作人员烫伤，同时也不会因为过度隔热导致接触部位局部散热异常影响热端温度场。结构上采用方块式主体设计，整体为规整长方体，外轮廓无突出棱角，可适配市面上绝大多数E3D兼容热端、火山口热端的狭窄安装间隙，操作时可直接伸入打印机挤出头的安装空腔内，不需要提前拆除散热风扇、导风罩等周边附件，大幅缩减拆装作业的准备时间。

　　核心功能区域为内凹的六角形卡孔，孔位对边尺寸严格匹配7.2mm规格的标准喷嘴六角结构，孔壁加工精度控制在IT7级公差范围内，与喷嘴六角面的单边间隙保持在0.05-0.1mm之间，卡合后无明显旷量，施加锁紧力矩时六个面均匀受力，避免单点受力过大造成喷嘴六角棱边磨损。六角孔的入口处做了0.2mm的C1倒角引导，即使在视线受阻的设备内部盲操作，也能快速将喷嘴对准卡入孔位，提升作业效率。主体的厚度方向尺寸经过反复校核，刚好贴合热端隔热层（通常为PEEK或硅胶隔热件）的端面，卡入喷嘴后可将喷嘴的轴向位置完全限定，锁紧喷嘴螺纹时不会出现喷嘴跟转、螺纹错牙的问题，能保证喷嘴与加热块、喉管的同轴度，避免因安装偏心导致的耗材挤出不畅、打印层厚不均等问题。

　　加工工艺层面，该结构采用2槽1mm立铣刀通过CNC数控铣削一次成型，六角孔的六个平面无接刀痕迹，表面粗糙度达到Ra1.6，既保证了卡合面的贴合度，也不会因为表面过于粗糙造成卡滞、难以取下的问题。外表面做了本色阳极氧化处理，形成0.01mm厚的氧化膜，提升表面耐磨性的同时，避免长期接触高温耗材、润滑脂后出现表面腐蚀氧化。整体无多余的镂空、装饰结构，所有棱边均做了R0.3的圆角处理，操作时不会割伤手部，也不会刮伤打印机内部的线材、保温棉等部件。

　　从安装边界与适配范围来看，该工具属于离线作业工装，不需要固定安装在打印机本体上，作业完成后即可取出，不占用设备内部空间，不影响打印机的正常运行行程。除了常规的喷嘴拆装作业，该工具还可用于喷嘴预热后的紧固作业：当打印机更换喷嘴后需要加热到工作温度再次锁紧防漏时，可将该工具卡合在喷嘴六角部位，用扭矩扳手施加规定的锁紧力矩，避免高温下徒手操作的烫伤风险，同时能精准控制锁紧力矩，防止力矩过大造成喉管变形、加热块螺纹滑丝。针对不同长度的喷嘴，该结构的六角孔深度设计为8mm，可兼容长度4-12mm的常规喷嘴、加长火山喷嘴，卡合深度足够，不会出现卡合过浅导致施力滑脱的问题。在实际车间运维场景中，该工具可配合常规的开口扳手、套筒扳手使用，不需要额外采购专用作业工具，适配现有维修工具体系，降低3D打印运维的工具成本。
