深沟球式滚动轴承结构设计方案

　　在各类回转传动场景中，这类滚珠轴承是应用覆盖范围最广的支撑类零部件，从家用小家电的电机输出端，到工业输送线的辊筒支撑位，再到中小型机床的主轴辅助支撑、农用机械的轮系传动节点，都能见到同结构轴承的应用身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴的径向与少量轴向窜动，保证轴上零件的回转精度处于设计允许范围内。

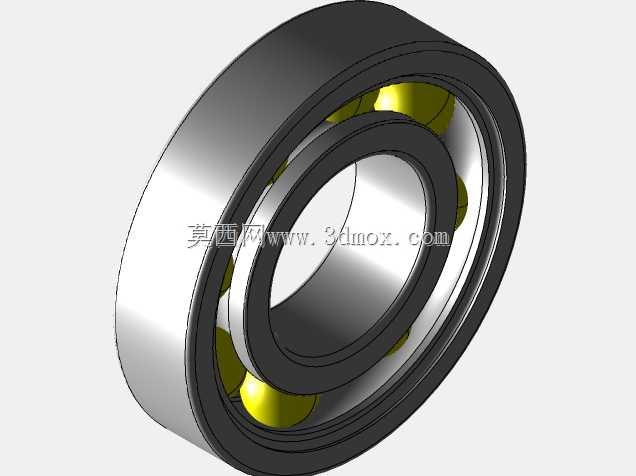

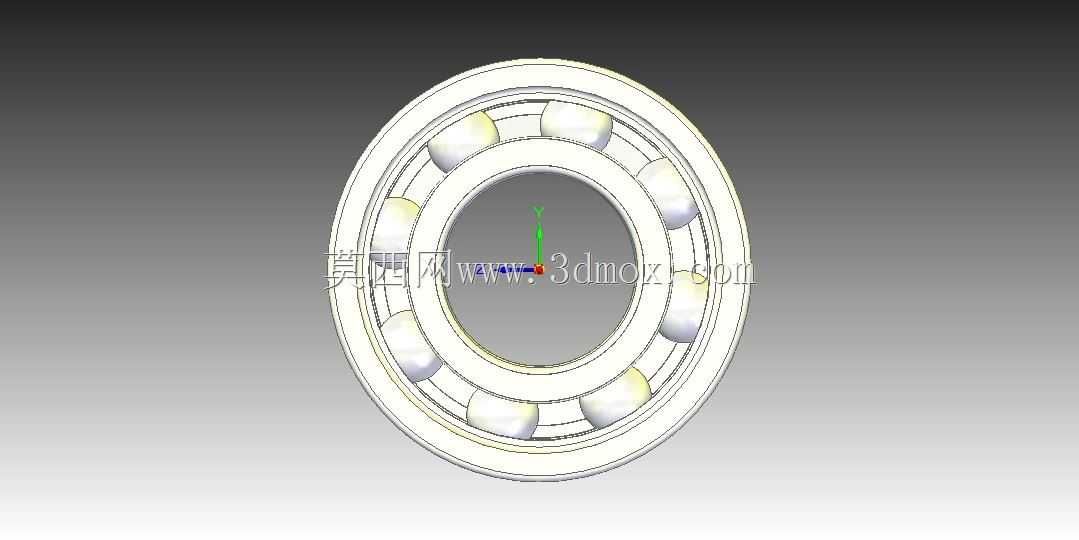

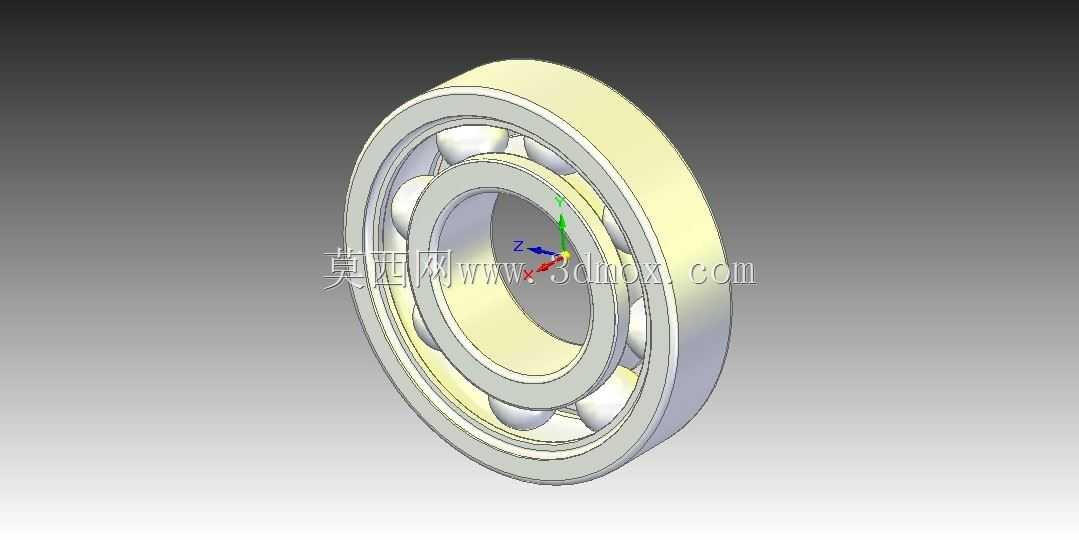

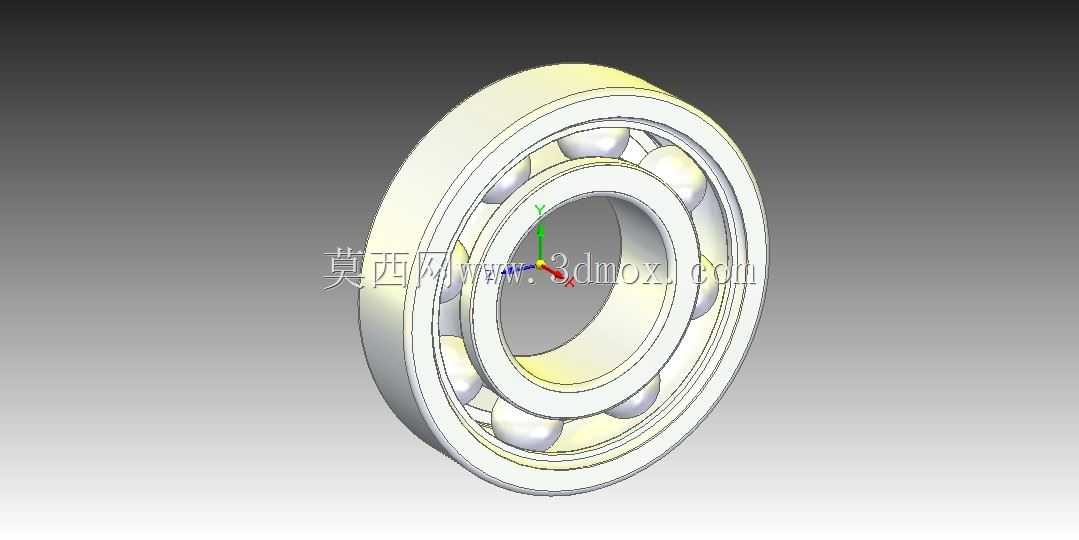

　　从结构设计逻辑来看，该轴承采用典型的深沟球构型，整体由内圈、外圈、一组钢制滚珠、保持架四个核心部分组成。内圈与轴颈采用过盈配合安装，随轴同步回转；外圈与设备的轴承座孔采用过渡或间隙配合，起到固定支撑的作用；分布在内外圈滚道之间的滚珠作为滚动体，是承载径向载荷的核心元件，滚道的曲率半径略大于滚珠半径，既保证滚珠能够顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架的作用是将相邻滚珠均匀分隔开，避免滚珠在运转过程中相互接触摩擦，同时引导滚珠在滚道内均匀分布，优化整个轴承的载荷分配状态。

　　设计过程中首先要明确安装边界的尺寸约束，内圈的内径尺寸要匹配常用的标准轴径公差带，保证装配后内圈与轴无相对滑动；外圈的外径尺寸要符合对应轴承座孔的安装公差，避免外圈在孔内发生蠕变磨损。轴承的宽度尺寸要匹配安装位置的轴向空间，同时预留合理的轴向游隙，补偿轴系运转过程中因热胀冷缩产生的轴向变形，防止轴承出现卡滞、抱死的问题。滚道的沟道位置设计要保证滚珠在承受纯径向载荷时，接触角处于合理区间，当存在少量轴向载荷时，也能通过滚道的侧壁承载，不会出现滚珠脱出滚道的问题。

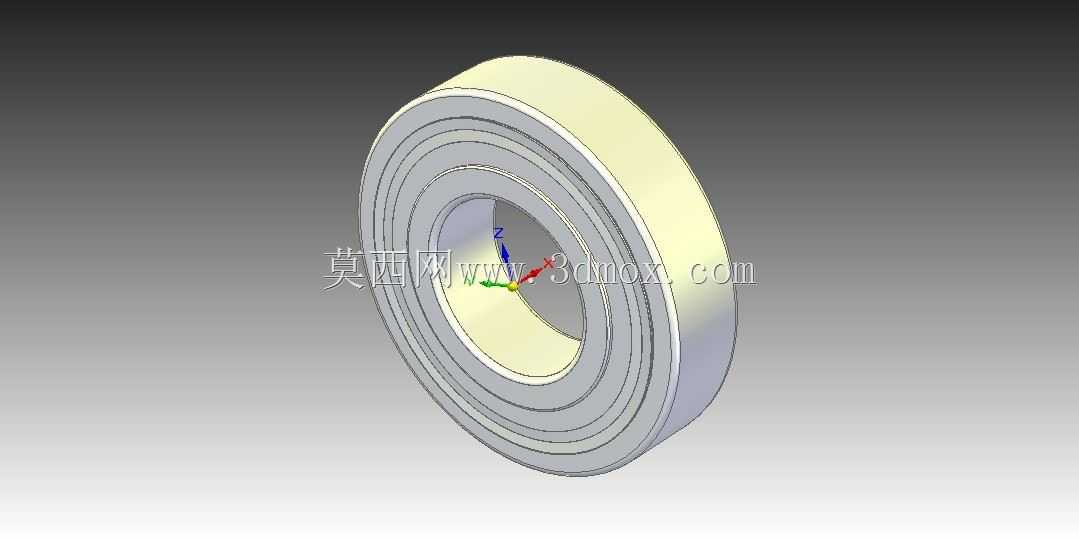

　　从实际使用的功能特性来看，这类滚珠轴承的摩擦系数极低，启动运转所需的扭矩很小，即使在低速轻载的工况下也能顺畅启动，同时具备一定的调心适配能力，当轴系存在少量安装对中误差时，依然可以正常运转，不会出现额外的附加载荷。密封结构的适配设计上，可根据使用场景选择开式、带防尘盖或者带密封圈的构型，开式结构适用于有定期润滑维护、环境清洁的工况，带防尘盖的结构可以阻挡外界灰尘进入轴承内部，适用于一般工业环境，带接触式密封圈的结构可以更好地阻挡水汽、杂质侵入，同时防止内部润滑脂泄漏，适用于户外或者工况较为复杂的设备上。

　　建模过程中需要重点关注几个关键结构的细节处理：一是内外圈滚道的曲率与滚珠直径的匹配关系，要保证滚珠与滚道的接触应力处于材料许用应力范围内，避免长期运转下的疲劳剥落；二是保持架的兜孔间隙设计，间隙过小会导致滚珠卡滞，间隙过大则会让滚珠在运转过程中产生不必要的窜动，引发振动和噪音；三是内圈、外圈的倒角尺寸设计，既要满足装配时的导向需求，避免安装时刮伤轴颈或者座孔，也要保证倒角处不会产生应力集中，影响轴承的整体结构强度。另外，轴承的安装定位台阶尺寸也要符合标准规范，内圈的定位轴肩高度不能超过内圈的倒角尺寸，否则会导致轴承无法安装到位，外圈的座孔挡肩高度也要匹配外圈的倒角，保证拆卸时工具能够顺利卡入轴承端面，方便后期维护更换。

　　在不同的应用场景下，这类轴承的选型适配也有不同的侧重，比如在高速运转的电机轴上，需要选择精度等级更高、游隙更小的组别，保证轴的回转精度，降低运转噪音；在重载低速的工程机械传动位，需要选择滚珠数量更多、滚道经过强化处理的构型，提升承载能力；在有腐蚀环境的化工设备上，则需要选用不锈钢材质的套圈和滚珠，搭配耐腐蚀的保持架材料，适配特殊的使用环境。整个模型的结构完全遵循通用轴承的标准尺寸规范，可直接用于设备的装配干涉检查、轴系的载荷仿真分析，也可作为教学演示的结构样例，帮助从业者理解滚动轴承的工作原理与装配关系。
