深沟球式滚珠轴承结构三维设计

在各类旋转传动场景中，滚珠轴承是应用覆盖范围极广的支撑部件，从中小型电机输出轴、机床主轴传动端、输送线辊筒支撑位，到家用电机、电动工具的旋转节点，都能见到这类部件的身影。它的核心作用是承接旋转轴的径向载荷，同时可承受一定比例的轴向载荷，通过滚动摩擦替代滑动摩擦，大幅降低轴系运转过程中的阻力损耗，减少配合面的磨损速率，让整套旋转机构的运转精度保持更久，维护周期得到有效延长。

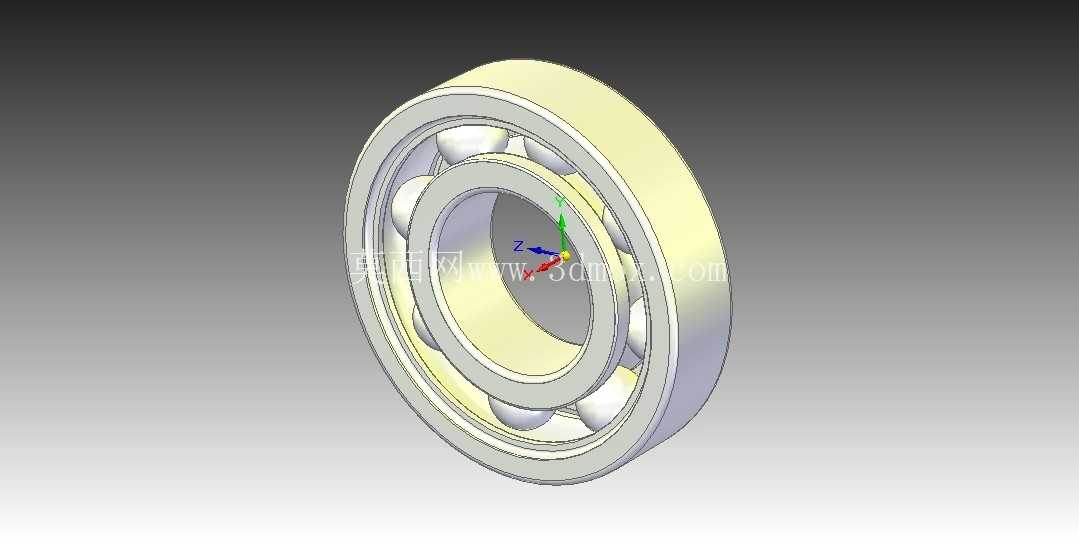

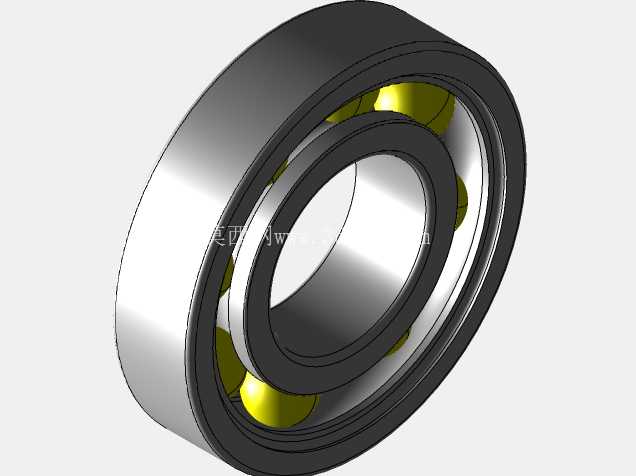

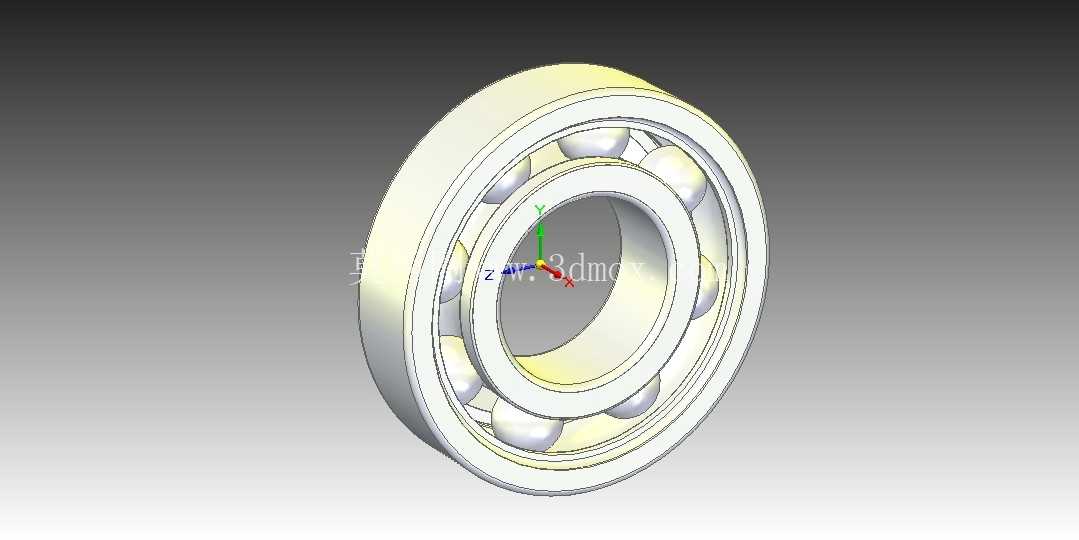

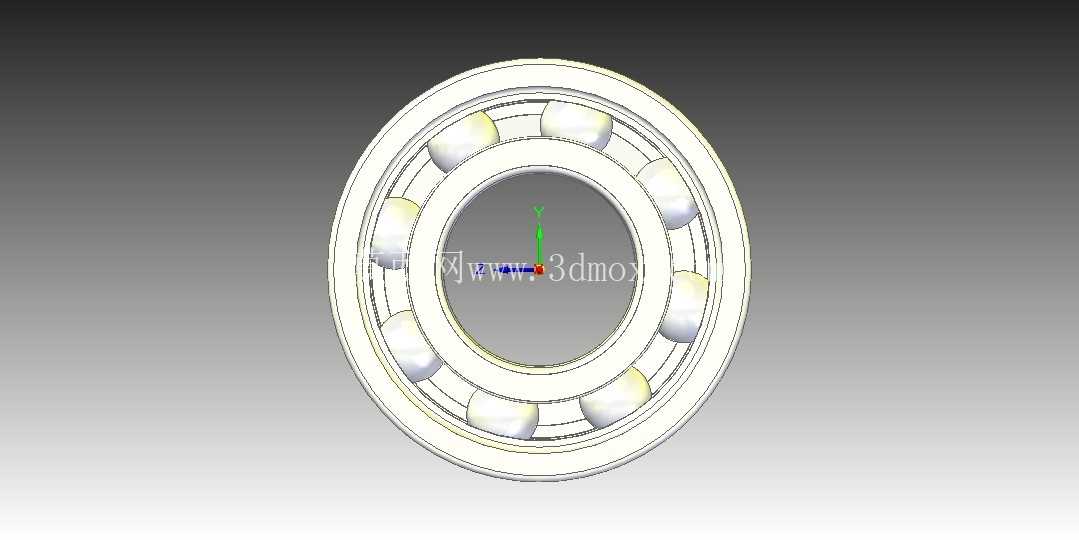

这套滚珠轴承的设计围绕滚动摩擦的核心原理展开，整体结构分为四个核心部分：内圈、外圈、滚动钢珠、保持架。内圈与旋转轴采用过盈配合，随轴同步转动，内圈外侧开有连续的弧形滚道，滚道的曲率半径略大于钢珠半径，保证钢珠在滚道内滚动时为点接触状态，同时避免应力集中导致的滚道压痕。外圈与设备的轴承座孔采用过渡或过盈配合，固定在设备基座上不发生转动，内侧同样加工有与内圈对应的弧形滚道，为钢珠提供外侧的滚动约束。滚动钢珠均匀排布在内外圈的滚道之间，是传递载荷、实现滚动摩擦的核心元件，钢珠的直径公差控制在微米级，保证每颗钢珠承载的载荷均匀，避免个别钢珠受力过大出现早期点蚀。保持架的作用是将相邻钢珠分隔开，避免钢珠在运转过程中直接接触产生额外摩擦与磨损，同时引导钢珠在滚道内均匀分布，在轴承无载荷区引导钢珠顺畅滚动，改善轴承内部的润滑条件。

从安装边界来看，这类滚珠轴承的轴向尺寸紧凑，径向尺寸相比滑动轴承更具优势，适合安装空间受限的轴系位置。安装时需要注意内圈与轴的配合公差、外圈与座孔的配合公差匹配，根据载荷大小、转速高低选择合适的配合等级：重载、高转速工况下选择较紧的过盈配合，避免内圈与轴、外圈与座孔出现相对转动导致配合面磨损；轻载、需要经常拆装维护的场景可选择稍松的过渡配合，降低拆装难度。轴承的轴向定位通常采用轴肩与孔用挡圈、端盖配合的方式，内圈靠轴肩定位，外圈靠轴承座孔的台肩或者端盖压紧，定位轴肩的高度不能超过轴承内圈的倒角高度，否则会导致轴承无法安装到位，也会影响后续拆卸。

设计过程中需要重点关注滚道的曲率匹配，滚道的沟曲率半径通常取钢珠直径的0.515-0.53倍，曲率过小会导致钢珠与滚道的接触应力过大，降低轴承的额定动载荷，缩短疲劳寿命；曲率过大则会让钢珠在运转过程中出现轴向窜动，增大运转噪声，降低旋转精度。保持架的兜孔间隙需要控制在合理范围，间隙过小会卡住钢珠，增大运转阻力，间隙过大则无法有效分隔钢珠，导致钢珠排布不均，局部载荷集中。钢珠的数量根据轴承的额定载荷需求确定，在保证保持架强度的前提下，尽可能多排布钢珠，提升整体承载能力。

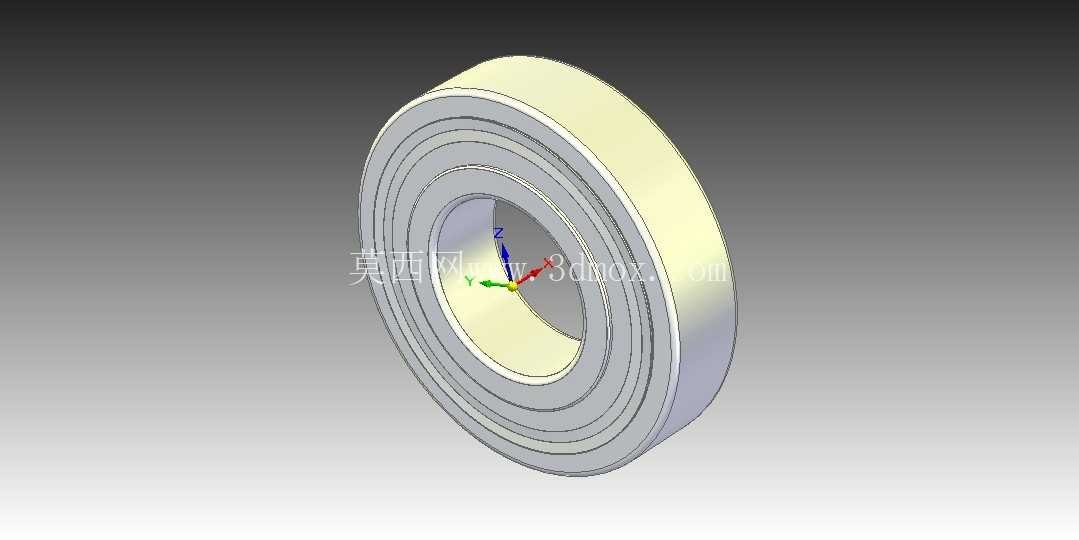

在实际应用场景中，这类滚珠轴承的润滑方式分为脂润滑和油润滑两种，低转速、常温工况下多采用脂润滑，润滑脂的填充量控制在轴承内部空间的1/3-1/2，填充过多会导致运转过程中搅脂发热，增大温升；高转速、高温工况下多采用油润滑，通过油浴或者喷油的方式为轴承提供润滑，同时带走运转产生的热量，保证轴承在合适的温度区间工作。密封结构也是设计中需要考虑的部分，在粉尘、水汽较多的应用场景，需要在轴承两侧加装防尘盖或者接触式密封圈，阻挡外界杂质进入滚道内部，避免杂质造成钢珠与滚道的磨粒磨损，同时防止内部润滑脂泄漏，延长轴承的免维护周期。

从结构特性来看，这类深沟球结构的滚珠轴承摩擦系数小，极限转速高，结构简单，制造成本较低，同时能满足多数常规传动场景的精度与载荷需求，是机械传动系统中用量最大的一类轴承部件。建模过程中需要严格保证各部件的同轴度，内圈、外圈、钢珠的中心必须处于同一平面，滚道的表面粗糙度需要达到较高等级，减少滚动过程中的摩擦阻力，保持架的结构需要做轻量化处理，在保证结构强度的前提下降低自身重量，减少高速运转时的离心力影响。
