集成式活塞气缸执行模组结构设计方案

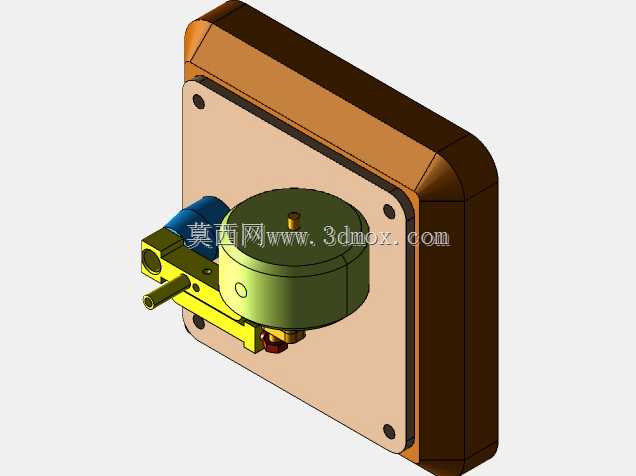

　　这套活塞气缸集成结构，主要面向小型自动化工位的紧凑执行需求设计，常见应用在3C电子小件分拣、通讯设备组装工位的短行程往复驱动场景，也可适配小型工装夹具的夹紧、顶出动作，解决传统分立气缸安装占用空间大、管路排布杂乱的问题。从结构布局来看，设计阶段优先考虑了安装边界的适配性，整体采用方形安装基板加侧置执行端的布局，安装基板四个角预留沉头安装孔，可直接固定在型材机架或者设备立板上，不需要额外加工转接板，安装孔位的孔距公差按照IT7级精度预留，能兼容市面主流小型自动化设备的安装孔位标准。核心的活塞缸体部分采用单作用弹簧复位结构，缸筒与端盖采用一体式卡接密封，减少了分立螺栓连接的密封泄漏点，活塞伸出端搭配导向铜套，

　　避免活塞杆伸出过程中出现径向偏摆，在0.5MPa工作气压下，输出端的径向跳动量可控制在0.02mm以内，满足小件装配的精度要求。侧置的气路接口采用快插式结构设计，接口方向与安装平面平行，避免气管弯折影响气路通畅，同时在缸体侧面集成了小型磁性开关安装槽，可直接加装磁感应传感器检测活塞伸出、缩回的到位状态，不需要额外设计传感器安装支架。设计过程中特意将执行端的连接块做了标准化接口处理，连接块上预留两个M3螺纹孔与一个定位销孔，可直接夹取不同的适配吸嘴、夹爪或者顶料头，不需要二次加工转接零件。整体结构的外形轮廓做了圆角处理，避免安装调试过程中尖锐边角划伤操作人员，缸体外部的防护壳体采用卡扣式连接，日常维护时不需要完全拆解安装基板，

　　即可直接打开壳体检查内部密封件磨损情况。从安装尺寸边界来看，整体厚度控制在45mm以内，安装基板的长宽尺寸为120mm*100mm，活塞杆的有效行程为15mm，完全适配小型桌面自动化设备的安装空间限制，不会与周边的送料机构、检测工位产生运动干涉。气路设计上做了节流阀内置处理，不需要在外部管路加装调速阀，可直接通过缸体侧面的调节旋钮调整活塞伸出与缩回的速度，避免外部节流阀突出被剐蹭损坏的风险。这套结构的受力路径做了优化，活塞的推力直接通过连接块传递到执行端，没有额外的传动损耗，在常规0.4-0.6MPa的工厂常用气压区间内，输出推力稳定在12N-18N之间，完全覆盖小型电子元件组装、标签贴装辅助压合、小件料道挡料等场景的出力需求。结构中所有运动副的摩擦面都预留了润滑脂存储槽，长期运行时可减少磨损，延长维护周期，安装基板与防护壳体之间采用密封胶条贴合，可阻挡车间内的浮尘、细小碎屑进入缸体内部，适配生产车间的常规作业环境。
