Waring食品切片机替换用刀片环形垫片

　　商用食品切片机是餐饮后厨、熟食加工、生鲜预制菜生产场景里的高频使用设备，日常连续切片作业过程中，刀片组件的传动配合部位长期承受交变载荷、食材汁液的轻微腐蚀，以及反复拆装刀片打磨的摩擦损耗，其中刀片背部的定位垫片属于极易出现磨损、形变的易损配件，一旦垫片磨损超差，会直接导致刀片转动时出现径向跳动，切片厚度不均，严重时还会出现刀片蹭到刀架护罩的安全隐患。

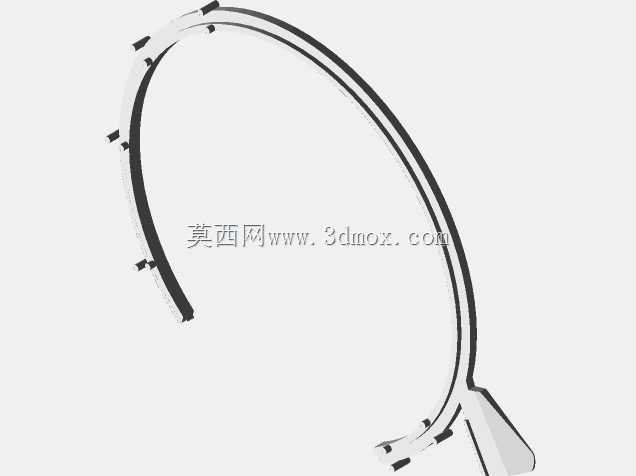

　　这款适配Waring系列WPS200型号食品切片机的刀片垫片，核心作用是垫在刀片安装面与刀架转轴定位台之间，填补刀片安装基准面的装配间隙，为刀片提供稳定的轴向定位支撑，抵消刀片高速旋转时产生的轴向窜动，保证刀片旋转平面的平面度公差控制在切片作业允许的范围内。区别于部分新型号切片机采用的整环式垫片结构，这款垫片采用开口式C型环结构，设计时没有采用全参数化的标准件建模逻辑，而是完全对照原厂磨损垫片的实物测绘、结合设备实际安装空间的边界尺寸逆向构建，所有轮廓尺寸都匹配原机的安装槽位，不需要额外对刀架或者刀片进行二次修配，就能直接替换磨损的原厂配件。

　　从安装边界来看，垫片的整体环形外径匹配刀片背部的定位沉台内径，开口处的两个定位凸点卡入刀架对应位置的限位槽内，避免垫片随刀片同步转动产生相对磨损，侧边延伸的小挡片结构刚好嵌入刀架的定位缺口，安装时不需要额外做周向位置调整，对准缺口推入即可到位，更换刀片时只需要用胶棒将垫片临时固定在刀架定位面上，就能避免拆装刀片时垫片移位掉落，大幅降低日常维护换刀的操作难度。垫片的厚度尺寸严格匹配原厂垫片的设计值，既不会因为厚度过大导致刀片安装后轴向位置偏移，造成切片厚度调节机构的刻度失准，也不会因为厚度过小导致装配间隙过大，无法起到轴向定位防窜的作用。

　　在实际使用场景中，这类小配件往往是设备维护时最容易被忽略的部件，很多运维人员在更换打磨后的刀片时，只会检查刀片的锋利度，忽略垫片的磨损情况，导致换刀后切片精度下降，反复调整厚度调节旋钮也无法达到理想的切片效果，甚至会误以为是刀架转轴轴承磨损产生的跳动，造成不必要的配件更换成本。这款垫片的结构设计完全贴合原机的装配逻辑，没有做多余的结构改动，替换后可以完全恢复原机的刀片定位精度，保证连续切片时每片食材的厚度误差控制在允许范围内，不管是切冻肉、熟肉制品还是果蔬食材，都能保持稳定的切片效果。

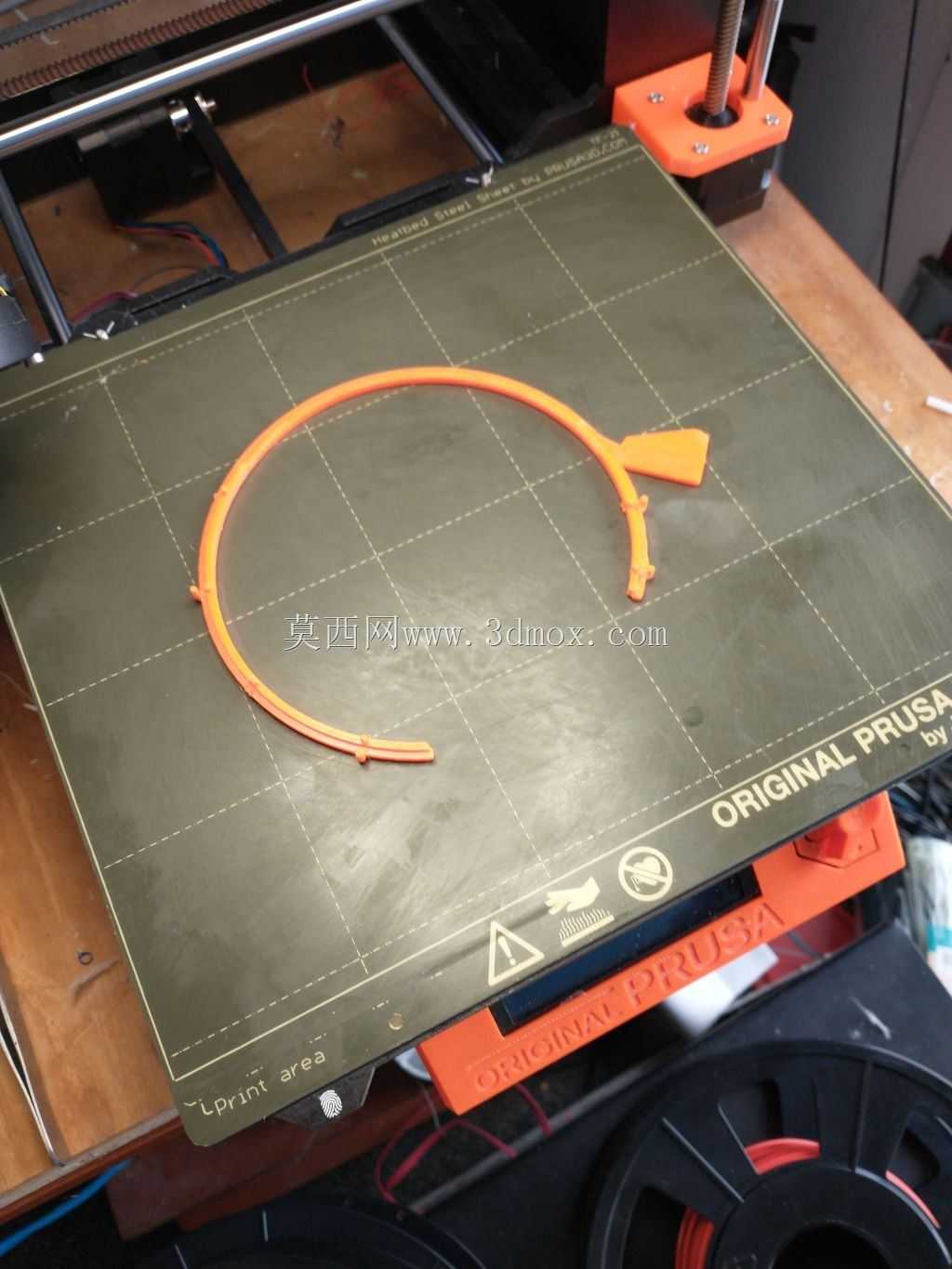

　　建模过程中针对垫片的实际受力场景做了结构优化，在开口位置的过渡处做了小圆弧过渡处理，避免长期受力出现应力集中导致的断裂问题，所有边缘位置都做了微小的倒角处理，避免安装时割伤操作人员，也不会在装配时刮伤刀片的安装基准面，影响装配精度。垫片的材质适配3D打印的常用工程材料，打印完成后只需要简单去除支撑毛刺就能直接安装使用，不需要后续的机加工处理，对于小型餐饮门店的设备自主维护来说，可以快速解决配件采购周期长、原厂小配件订货难的问题，在设备突发垫片磨损故障时，能快速制作替换件，减少设备停机等待的时间，降低后厨作业的中断影响。
