适配Insta360相机的头戴柔性单帽固定支架

　　做运动相机外设结构设计快八年，经手的头戴类固定件少说也有三四十款，这次的单帽支架是针对柔性PLA材质佩戴场景做的定向优化款，核心解决的就是常规硬塑头戴件压头、久戴硌额的痛点。先从实际应用场景说起，这类支架主要服务于第一视角拍摄需求，不管是户外骑行、徒步记录，还是手工操作、维修作业的过程拍摄，都需要把运动相机稳定固定在头部前额位置，解放双手的同时保证拍摄视角和人眼视线高度重合，避免画面偏移或者视角过高过低的问题。之前接触的不少头戴支架要么是硬塑一体成型，和额头的贴合面只有窄窄一条，戴超过半小时就会在额头上压出红印，冬天戴帽子的时候还会因为硬塑边缘卡着帽檐，要么把帽子顶变形，要么固定不稳容易晃；还有的绑带式支架虽然贴合度好，但夏天戴的时候绑带闷汗，长时间佩戴皮肤容易泛红发痒，针对这些实际使用里的反馈，才敲定了这次单帽支架的结构方案。

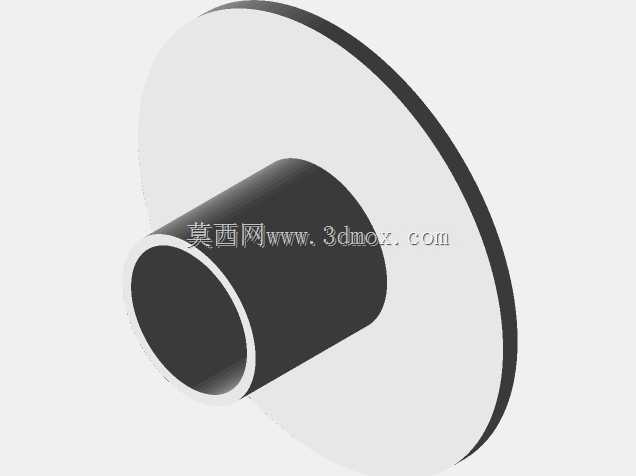

　　整个支架分为两个核心功能段，一段是和帽体结合的圆盘贴合面，一段是相机安装的圆柱套筒段。圆盘部分做了大直径的薄型设计，边缘做了R2的圆弧过渡，没有尖锐棱角，整个圆盘的平面度控制在0.2mm以内，和帽檐上方的帽面完全贴合，受力的时候可以把相机的重量均匀分散在整个圆盘接触的帽体区域，不会出现局部应力集中把帽子顶出凸点的情况，也不会因为受力点太小导致支架歪斜。圆盘的厚度控制在2mm，用柔性PLA打印的时候可以顺着帽面的弧度产生轻微的形变贴合，不管是硬顶棒球帽还是软顶的鸭舌帽，都能很好地贴附在帽面，不会出现翘边。圆柱套筒段和圆盘是垂直一体结构，套筒的内径做了和Insta360相机底部安装柱匹配的公差，间隙控制在0.1mm，插装的时候有轻微的阻尼感，不需要额外螺丝固定就能卡紧相机，不会因为行走、跑动的震动出现相机松脱转动的情况；套筒的壁厚做了2.5mm，保证悬臂状态下的结构强度，就算相机加上防水壳的总重量到150g，套筒端部的形变量也不会超过1mm，拍摄的时候不会出现画面抖动下垂的问题。

　　设计的时候特意把套筒的轴线和圆盘平面做了垂直校准，安装之后相机的光轴刚好和人眼平视的方向平行，不需要额外调整角度就能获得标准的第一视角画面，避免了很多支架安装后需要手动掰动调整角度，长期使用角度偏移的问题。安装边界上，整个支架的总高度从圆盘底面到套筒顶端只有32mm，安装在帽子上之后不会高出帽顶太多，避免在林间穿行或者狭小空间活动的时候支架被剐蹭到；圆盘的直径做了80mm，这个尺寸刚好卡在大多数棒球帽帽檐上方的帽面区域，不会超出帽体的边缘，也不会遮挡帽檐的正常使用，戴的时候不会因为支架太大影响戴帽子的手感。考虑到柔性PLA材料的特性，整个结构没有做薄壁锐角的设计，所有的转角都做了圆角过渡，打印的时候不需要加支撑，一体打印就能成型，材料的韧性刚好可以抵消日常使用中的磕碰，就算不小心撞到支架，柔性材质也会产生轻微形变卸力，不会把帽体扯变形，也不会磕碰到头部。

　　实际测试的时候，分别在软顶鸭舌帽、硬顶棒球帽、速干运动帽上做了连续4小时的佩戴测试，整个支架的重量只有12g左右，加上相机之后的重量通过圆盘分散到帽面，佩戴的时候几乎感觉不到支架的异物感，额头位置没有明显的压迫点，跑动、低头、抬头的过程中支架没有出现移位，相机拍摄的画面稳定，没有出现因为支架形变导致的画面倾斜。和常规的夹式帽檐支架比，这款支架不需要卡在帽檐上，不会因为夹力太大在帽檐上留下压痕，也不会因为帽檐的厚度不同出现夹不紧的问题，只要是有平整帽面的单帽都能通过背胶或者魔术贴固定，适配性更强。套筒部分的深度做了18mm，足够把相机的安装柱完全包裹住，就算是剧烈运动的时候相机也不会从套筒里脱出，同时套筒的端部做了1mm的倒角，插装相机的时候可以顺利导入，不需要对准半天才能插进去。

　　从结构设计的角度来说，这款支架没有做多余的功能结构，所有的尺寸都是围绕佩戴舒适度和固定稳定性来设定的，没有为了外观做花哨的造型，尽可能简化结构的同时保证使用强度，柔性材质的选用也刚好匹配头戴配件需要的贴合性和抗冲击性，避免硬塑材质冬天低温变脆容易断裂的问题，日常使用的耐用性也能满足户外场景的需求。
