10mm规格线缆穿板防护孔塞结构设计

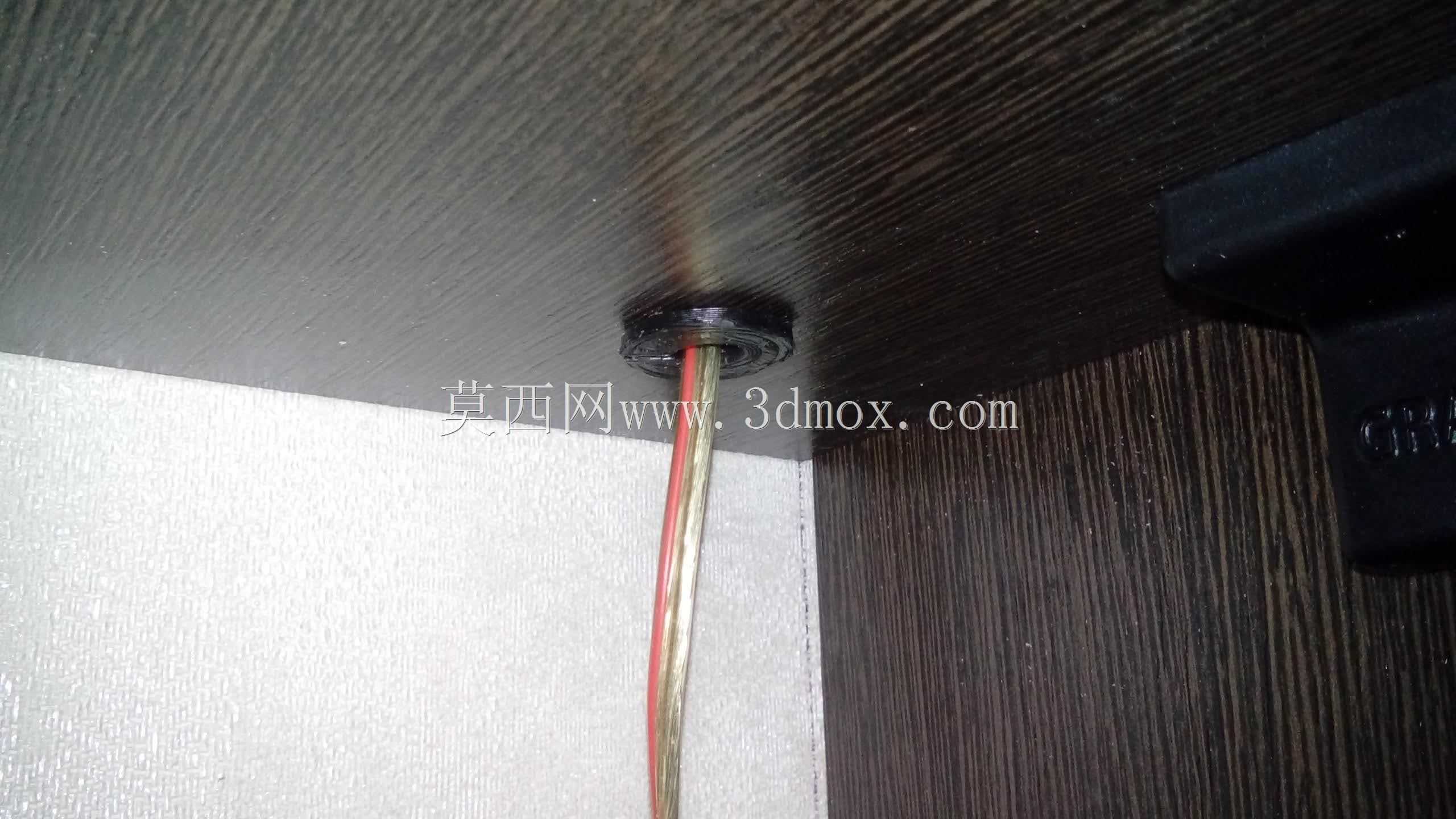

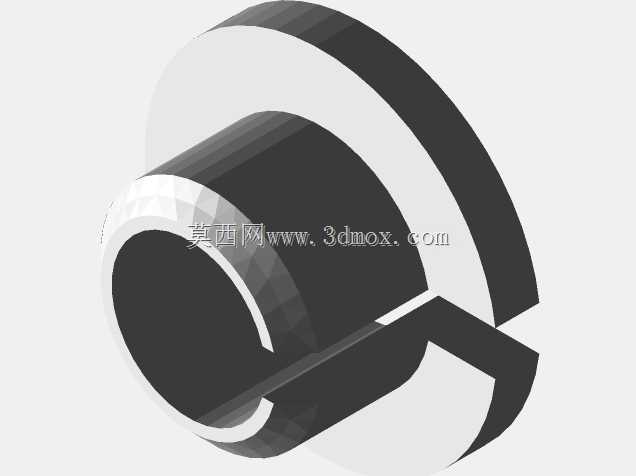

　　在各类电控柜体、设备外壳、家具走线场景中，板材开孔后的线缆防护一直是结构设计中容易被忽略却直接影响整机可靠性的细节。常规10mm直径的穿线孔如果不做防护处理，板材切割后的锐边会在设备运输震动、线缆长期拉扯摆动的过程中逐步磨破线缆外绝缘层，轻则造成信号干扰、线路接触不良，重则引发短路、漏电等安全隐患，这款孔塞正是针对这类场景开发的穿线防护构件。从实际安装适配性来看，这款孔塞的卡接结构完全匹配10mm标准开孔的安装边界，设计时充分考虑了常见板材的厚度公差，采用带唇边的卡扣式结构，安装时无需额外粘接或者紧固件固定，只需要将孔塞对准开孔按压到位，上下唇边就会分别贴合板材的正反两面，牢牢卡在开孔位置不会松脱，哪怕是后期维护需要反复穿线拆线，

　　孔塞也不会从开孔处脱落。从功能特性上看，孔塞的中心过线通道做了圆弧过渡处理，没有尖锐的棱角，线缆穿过时整个接触面都是光滑的圆弧面，哪怕线缆存在一定角度的弯折，也不会被孔塞边缘割伤绝缘层，同时孔塞和线缆之间的配合间隙经过合理设计，既不会因为间隙过大导致线缆在孔内随意晃动磨损，也不会因为间隙过小造成穿线困难、卡伤线缆外皮。在实际行业应用中，这类孔塞的覆盖场景非常广泛，小到桌面办公设备的走线孔、家用家具的穿线位，大到工业控制柜的线缆过板孔、通讯设备的机箱穿线位、小型电气终端的出线口，只要是板材开孔需要穿入线缆、同时需要防护开孔锐边的场景，都能用到这类规格的孔塞。设计这款孔塞的时候，首先是从安装效率角度出发，

　　摒弃了传统需要拧螺丝固定或者需要涂胶固定的护线结构，采用一体卡扣式设计，单个孔塞的安装时间不超过两秒，大批量装配的时候能大幅提升产线的装配效率，降低人工装配成本。其次是从防护可靠性出发，孔塞的唇边厚度做了针对性优化，安装到位后唇边和板材表面紧密贴合，不仅能固定孔塞自身位置，还能阻挡灰尘、少量溅水从开孔位置进入设备内部，提升设备壳体的防护等级。另外在尺寸边界的把控上，孔塞外缘的最大直径比10mm开孔大出足够的余量，哪怕开孔存在小幅的加工超差，只要偏差在常规钣金、板材加工的公差范围内，孔塞都能正常安装卡紧，不会出现安装后松动、脱落的问题；中心过线孔的尺寸适配常规的多芯信号线、电源线，满足大部分低压布线场景的穿线需求。

　　很多结构设计新人在做穿线孔设计的时候，往往只关注开孔大小能不能穿过线缆，忽略了开孔后的锐边防护，等到样机测试阶段出现线缆磨破的问题再临时找护线件，经常会遇到尺寸不匹配、安装不牢固的问题，这款标准化的10mm孔塞就是针对这类通用场景做的成熟结构，不需要设计人员再重新开模定制，直接匹配标准10mm开孔就能使用，能大幅缩短结构设计的周期，减少后续生产装配中的隐患。从长期使用的角度来看，这类孔塞采用耐磨的柔性材质制作，长期使用不会出现脆裂、老化变形的问题，哪怕设备使用多年，孔塞依然能保持良好的卡紧力和防护性能，不会因为温度变化、日常震动出现松脱，持续对穿入的线缆起到防护作用。在实际选型的时候，只需要确认板材开孔直径为10mm，板材厚度在孔塞的适配范围内，就可以直接选用，不需要额外做结构修改，不管是新设备设计还是老设备的走线改造，都能快速适配，解决穿线孔的锐边磨损、线缆固定的问题。
